Napęd do garażowych bram segmentowych

Napęd do bramy segmentowej SECTIONAL-800

Elektromechaniczny napęd łańcuchowy Sectional-800PRO jest przeznaczony do automatyzacji domowych bram segmentowych o wadze wstęgi do 150 kg.

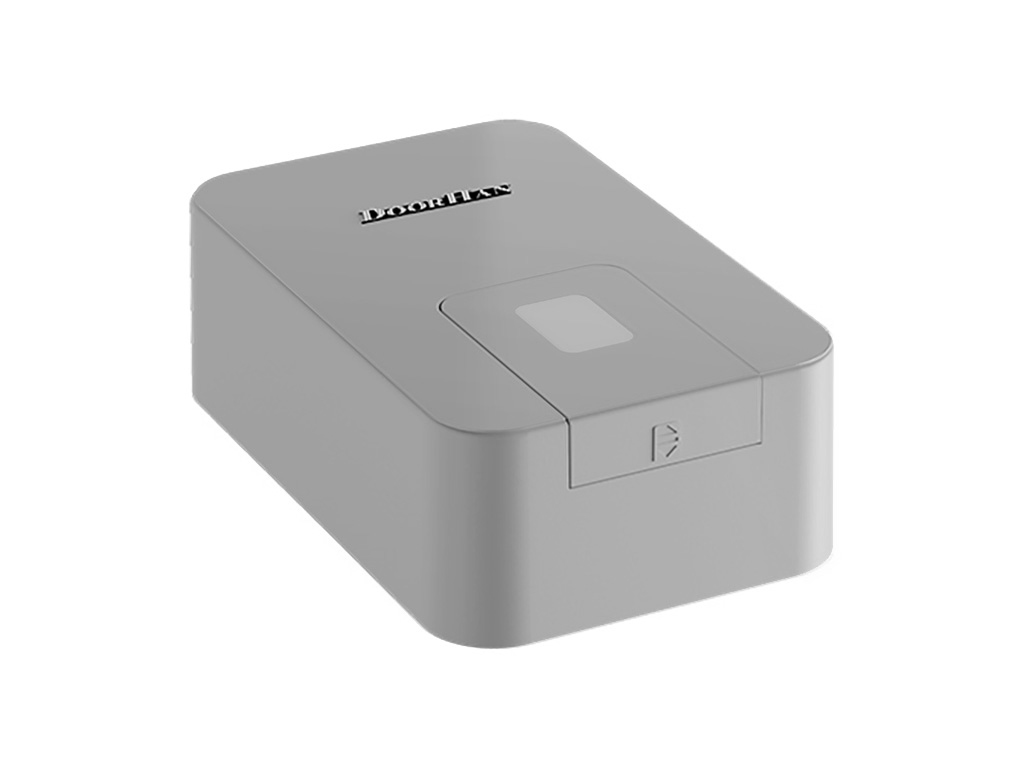

Napęd podsufitowy SECTIONAL-800 DoorHan

Obszary aplikacji

Bramy garażowe segmentowe

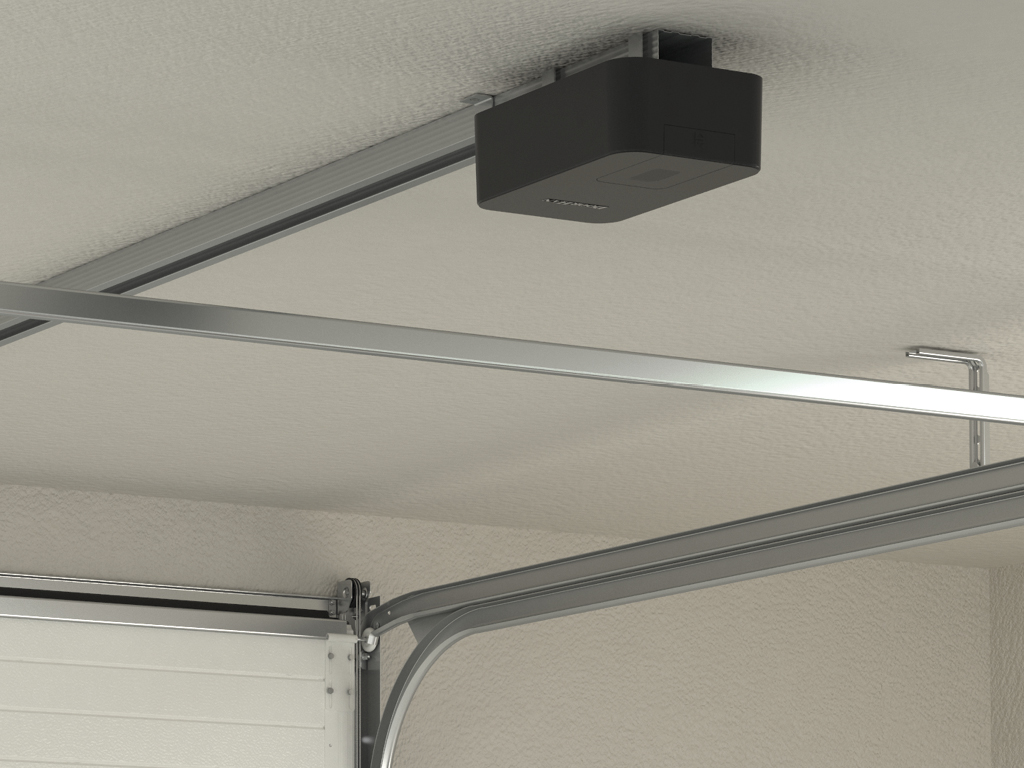

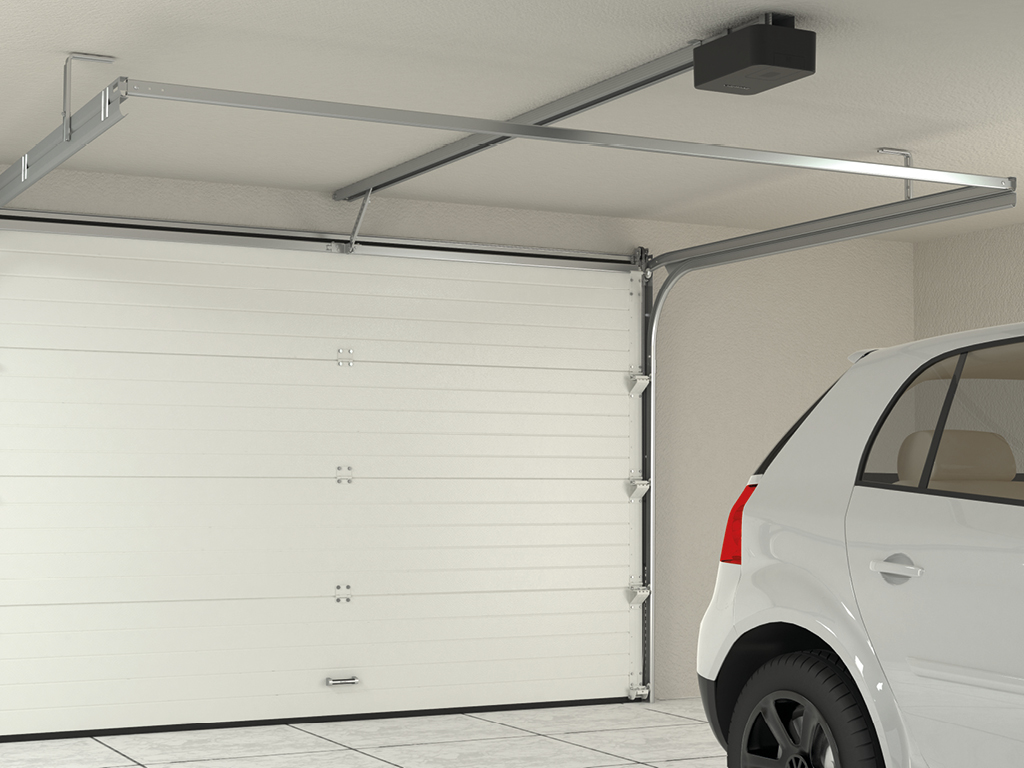

Brama garażowa z napędem podsufitowym Sectional-800

Bramy segmentowe do użytku domowego

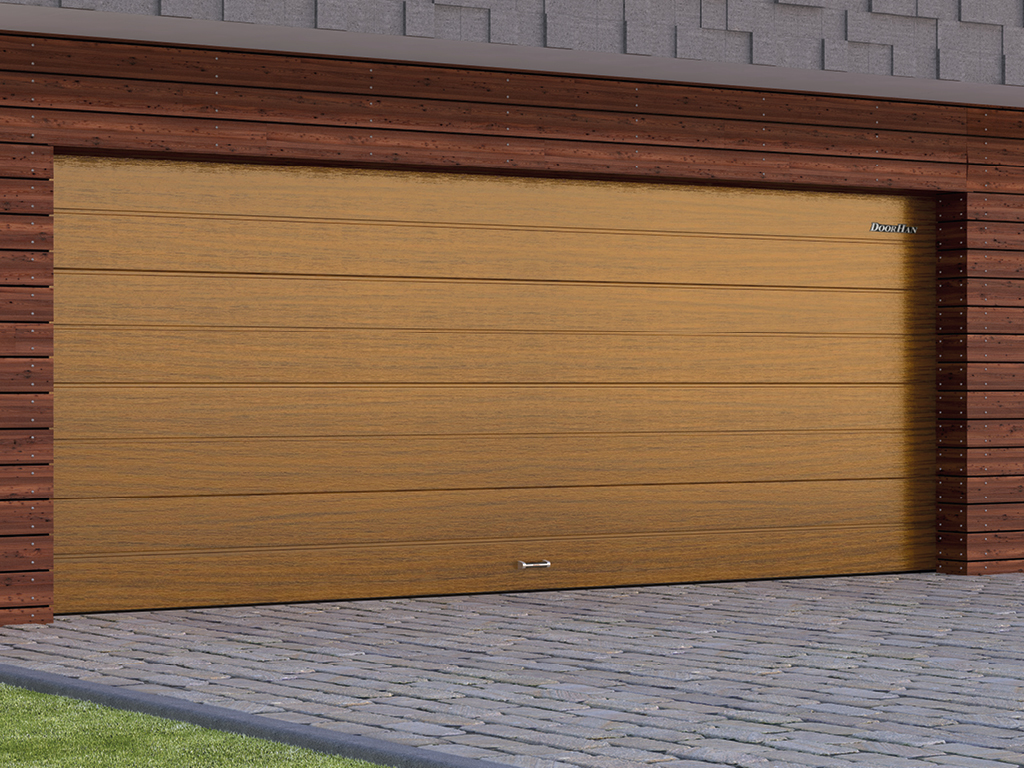

Brama segmentowa z przystosowaniem pod napęd podsufitowy

Zalety

1

Zwiększona wytrzymałość:
korpus z odpornego na uderzenia tworzywa ABS o wysokich właściwościach izolacyjnych

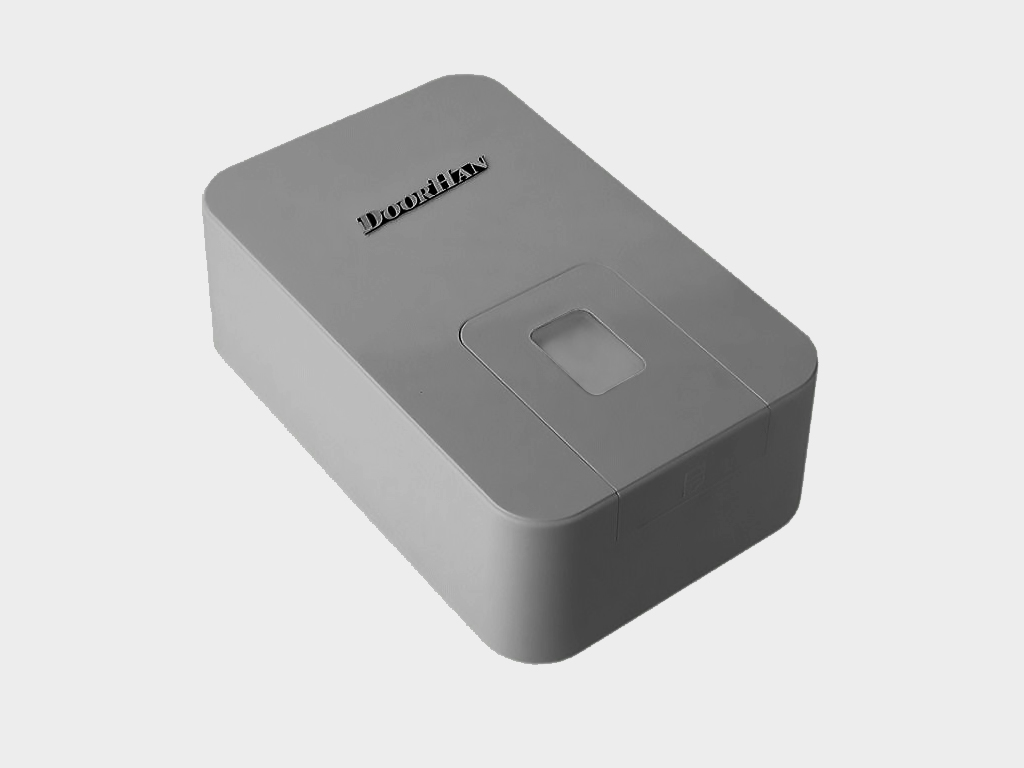

Napęd podsufitowy dla bram garażowych szary
2

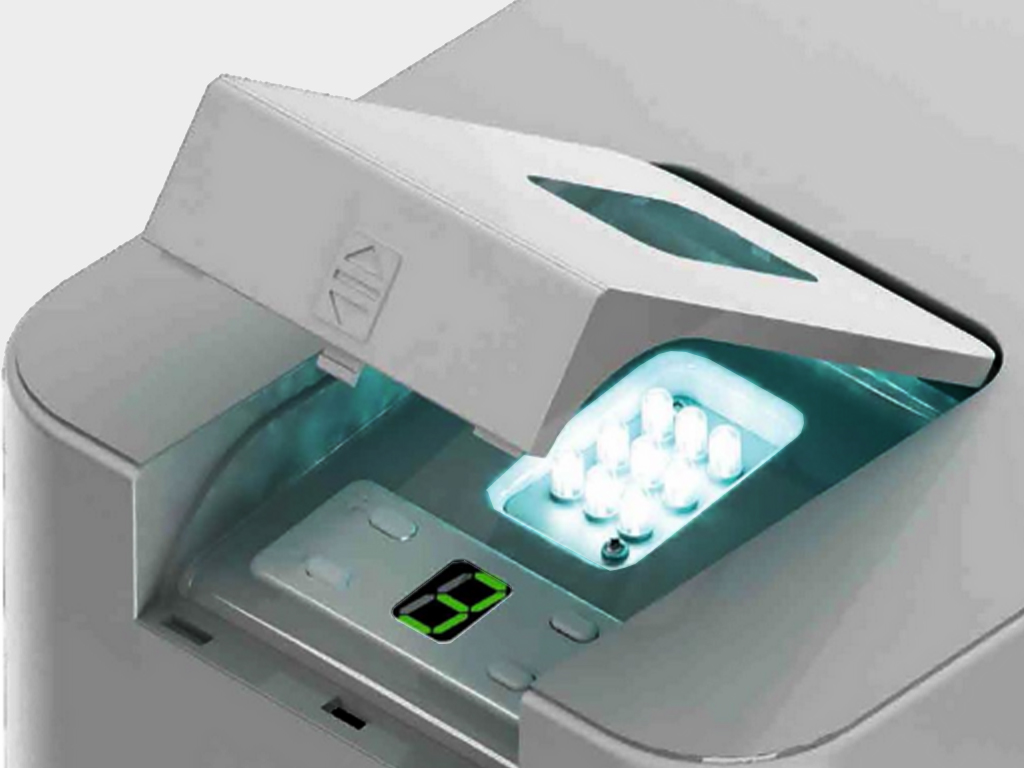

Komponenty oszczędzające energię:
napęd jest zaimplementowany w systemie oświetlenia LED, który oszczędza energię
Energooszczędne oświetlenie LED w napędzie podsufitowym DoorHan
3

Zwiększona żywotność:
zapewnia płynny start / stop napędu i minimalne obciążenie węzłów systemowych
Napęd podsufitowy dla bramy garażowej segmentowej widok od środka
4

Bezpieczeństwo użytkowania:
zaimplementowano algorytm, który rozpoznaje przeszkodę w otworze i wydaje polecenie zatrzymania napędu i poruszania się w przeciwnym kierunku
.

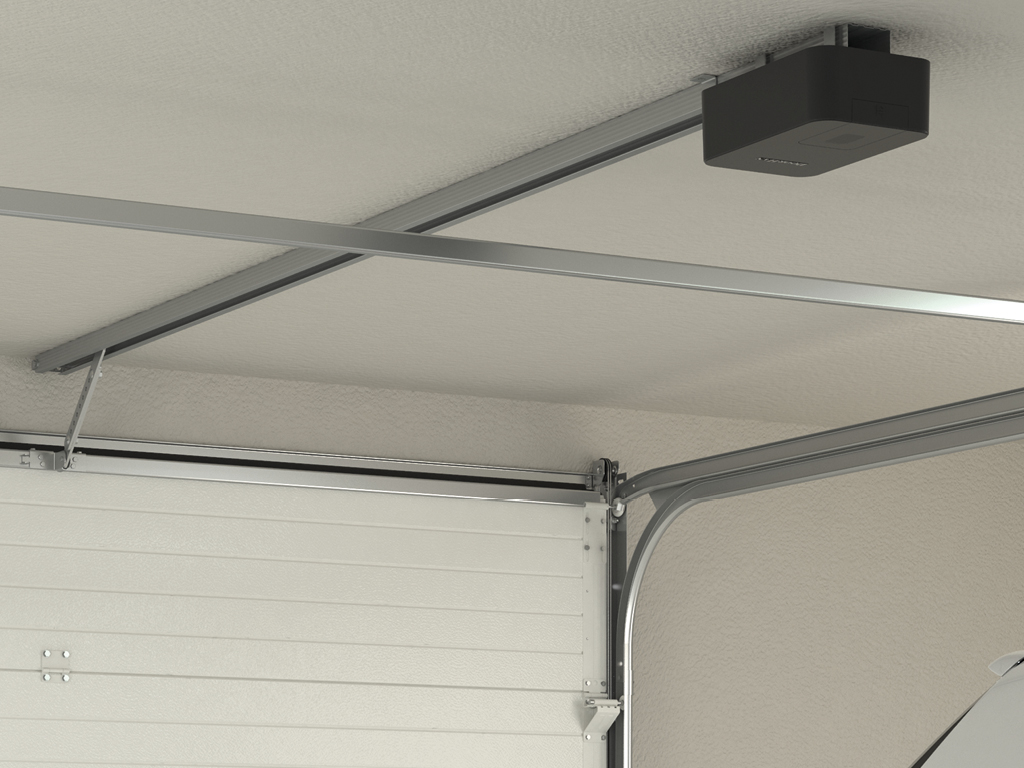

Napęd podsufitowy z funkcją cofania
5

Łatwa instalacja
napęd jest zamontowany na szynie za pomocą dwóch wsporników w kształcie litery U i nie wymaga dodatkowych konstrukcji do instalacji
Napęd garażowy dla bram do 11m2

Design

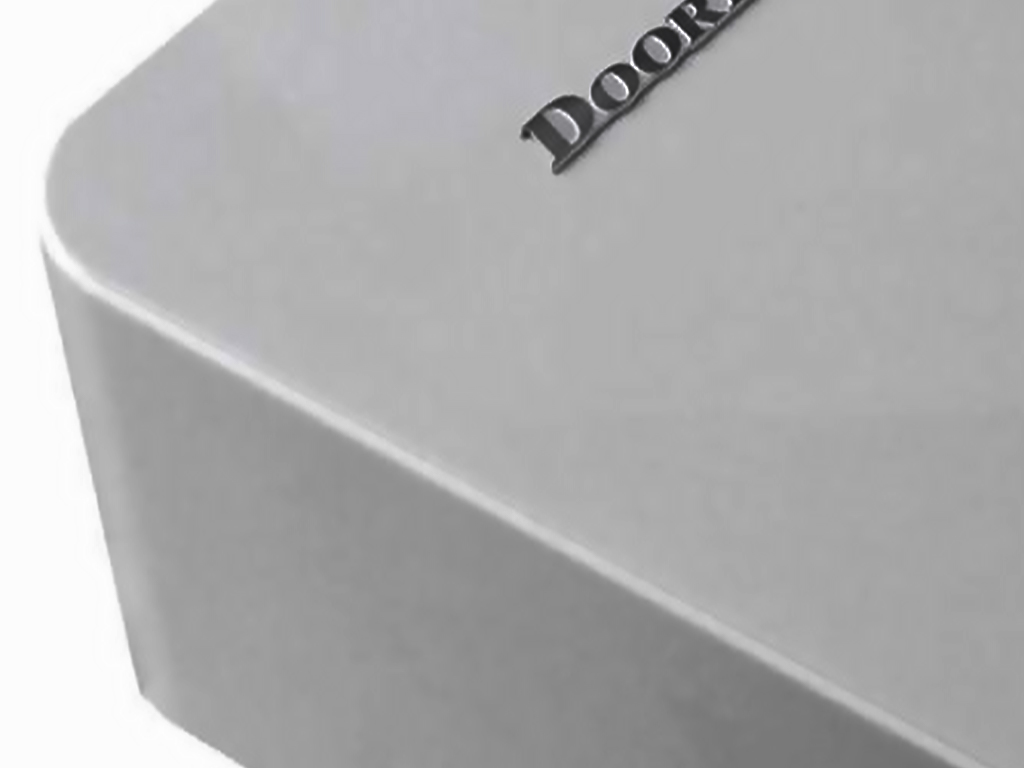

Wytrzymały plastik odporny na uderzenia
Wytrzymały plastik ABS
Metalowe dekoracyjne logo DoorHan
Metalowe logo

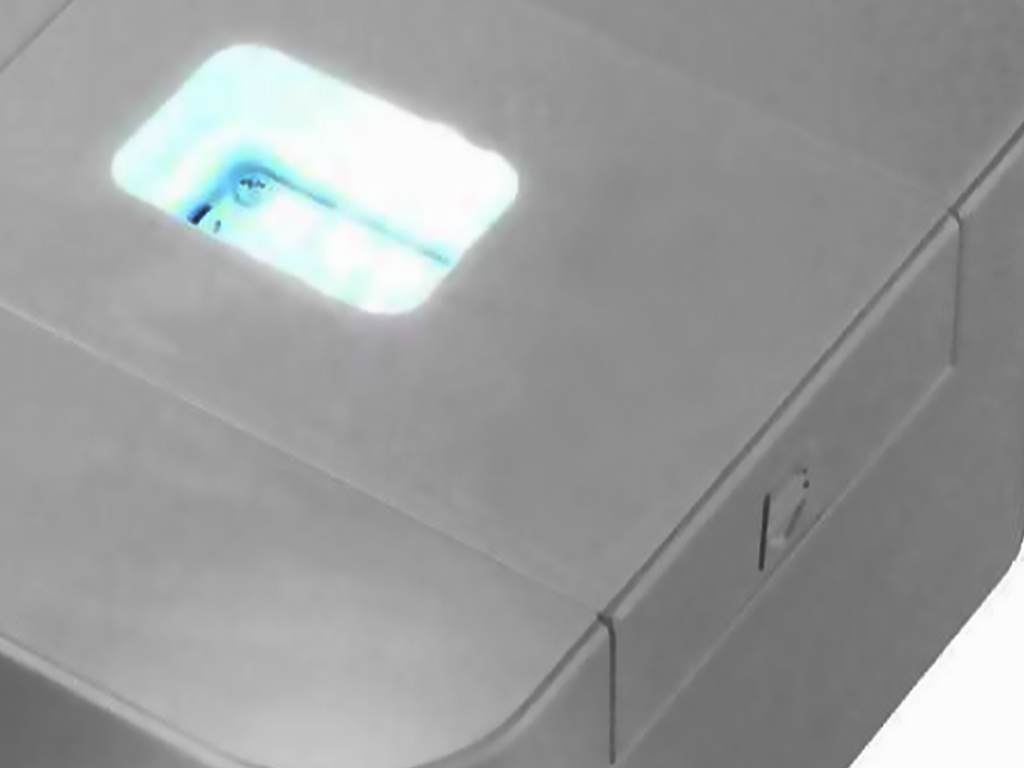

Energooszczędne oświetlenie LED
Energooszczędne oświetlenie LED

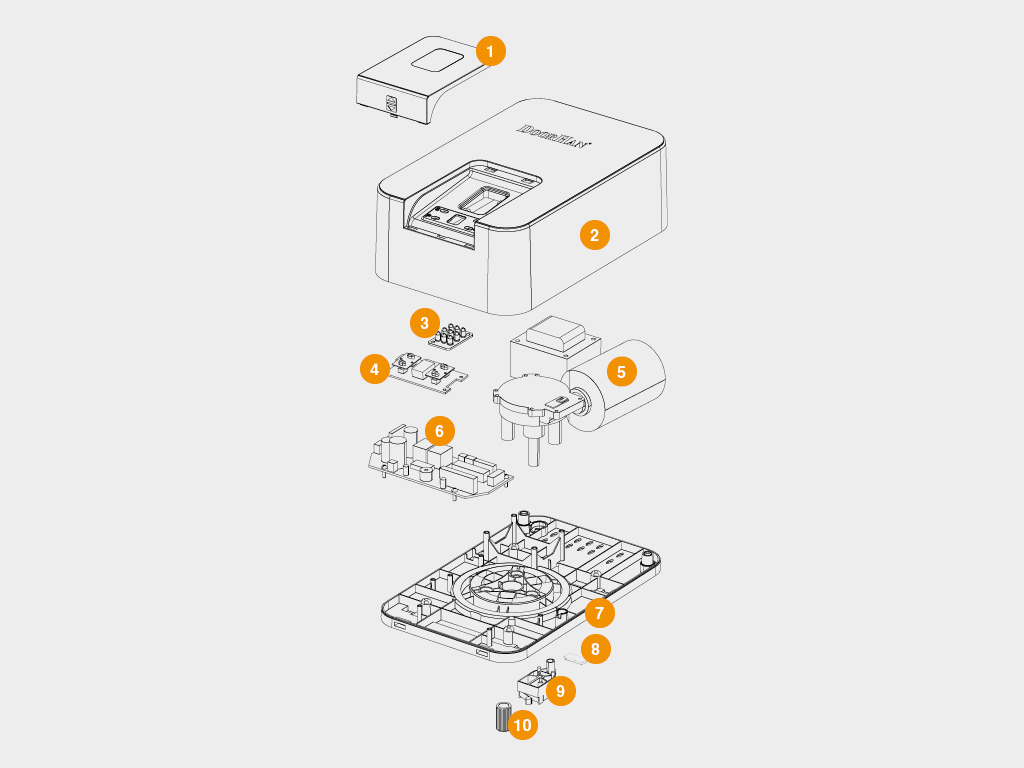

Budowa

  1. Pokrywa panelu sterującego

  2. Górna pokrywa obudowy

  3. Lampa LED

  4. Wyświetlacz cyfrowy

  5. Silnik przekładniowy

  6. Jednostka sterująca

  7. Dolna obudowa

  8. Wtyczka złączy do podłączania akcesoriów

  9. Mikroprzełącznik punktu odniesienia

  10. Tuleja wielowypustowa

Budowa napędu podsufitowego Sectional-800

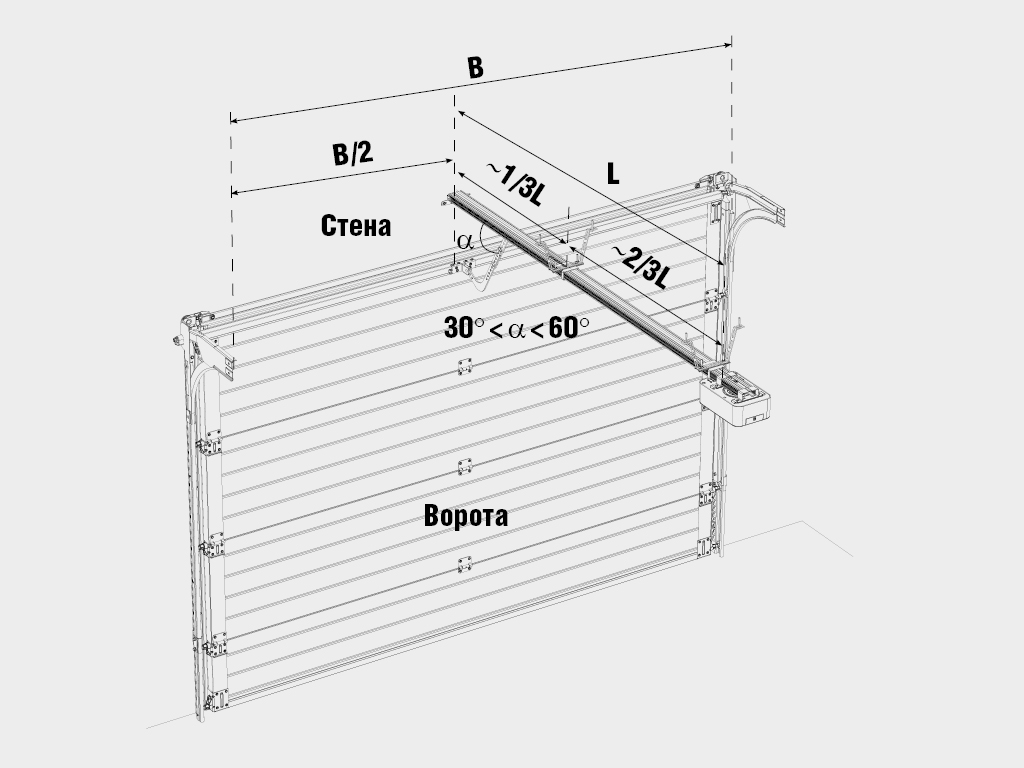

Sposoby instalacji

Montaż napędu do bram segmentowych

Do prowadnicy sufitowej. Wózek z prostym i zakrzywionym prętem jest mocowany do skrzydła bramy za pomocą uchwytu.

Podstawowe wyposażenie

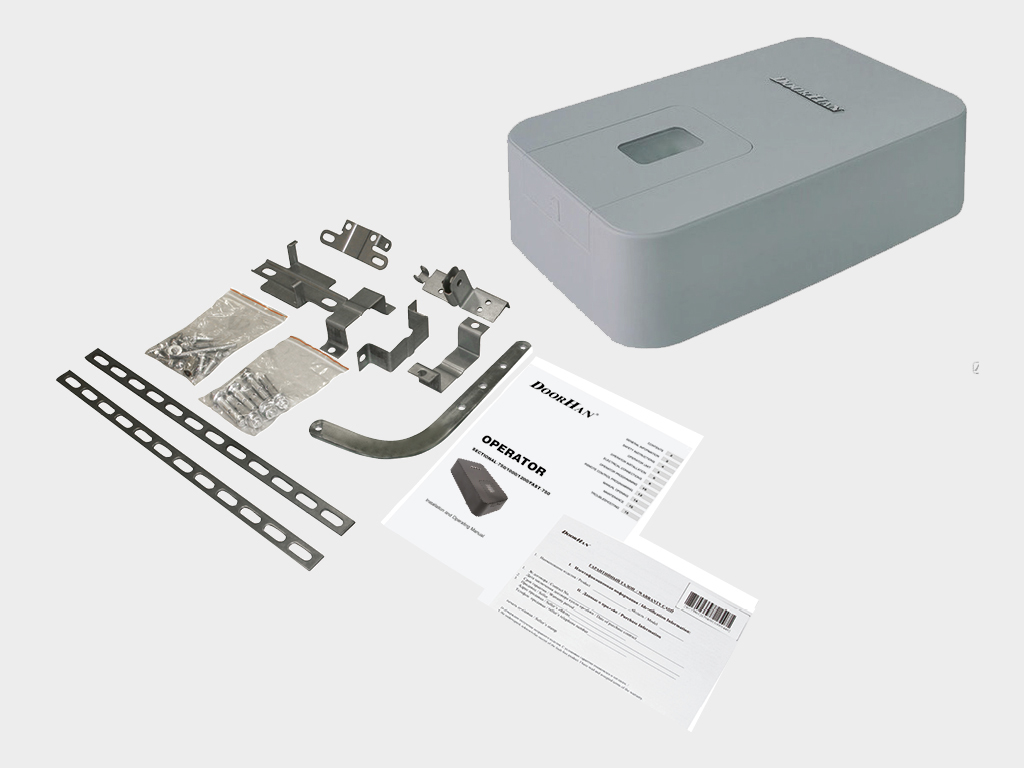

Podstawowy zestaw napędu podsufitowego Sectional-800

Napęd elektryczny, wspornik zakrzywiony, zestaw uchwytów montażowych, elementy złączne, instrukcja obsługi.

Dodatkowe wyposażenie

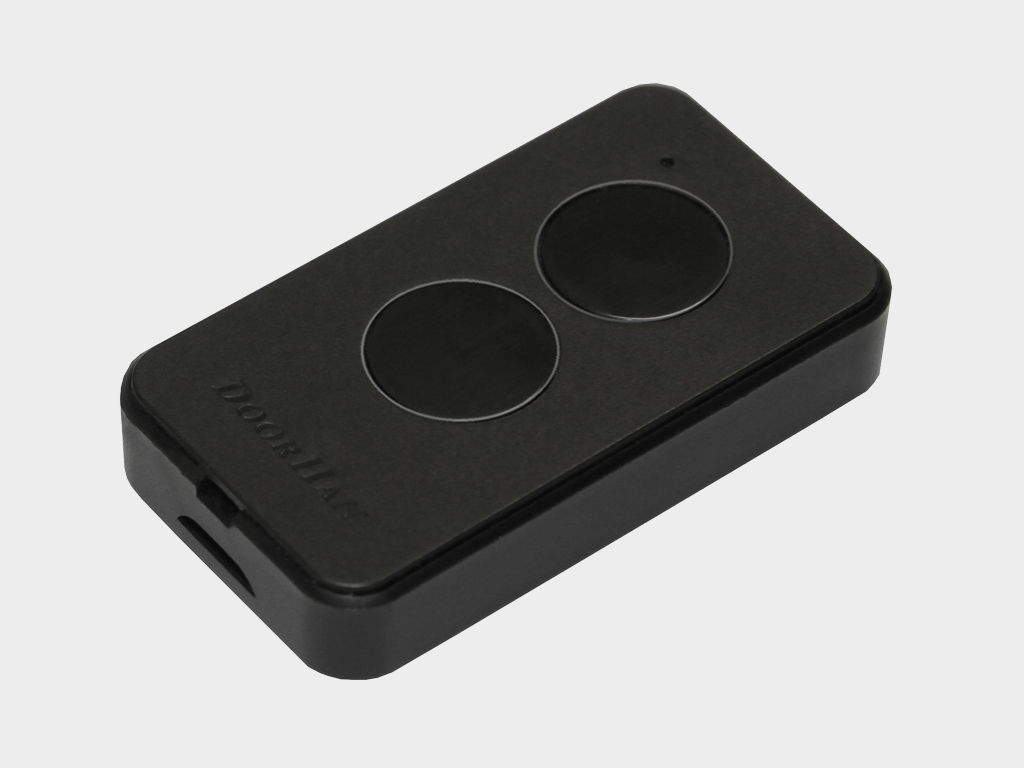

Pilot kieszonkowy dwukanałowy Transmitter-2PRO-Black
Pilot Transmitter-2PRO-Black
Służy do zdalnego sterowania dwoma automatycznymi urządzeniami.

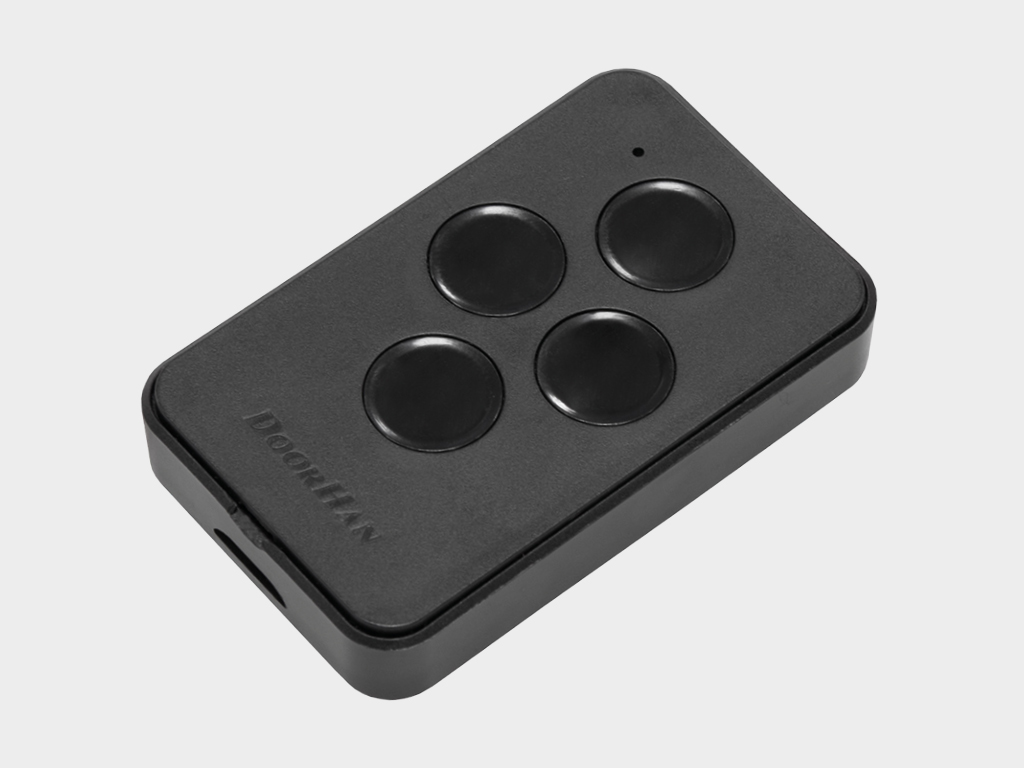

Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4PRO-Black
Pilot Transmitter-4PRO-Black
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.

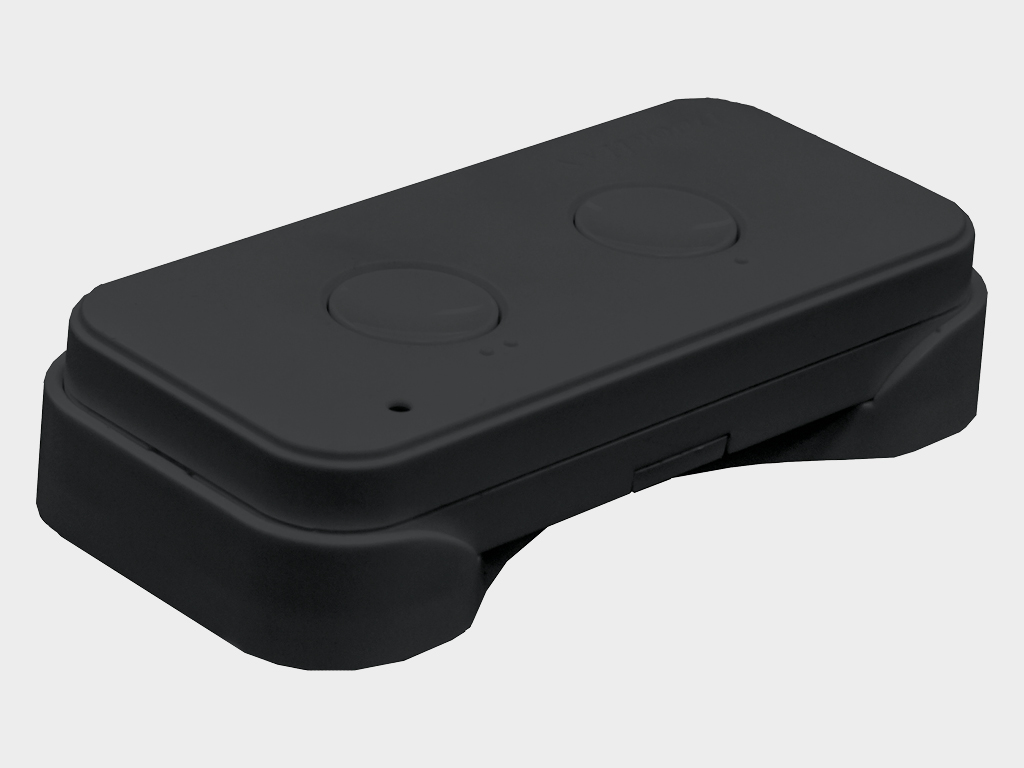

Pilot naścienny dwukanałowy Command-433
Pilot naścienny Command-433
Bezprzewodowy przycisk kontrolny do zdalnego sterowania dwoma automatycznymi urządzeniami

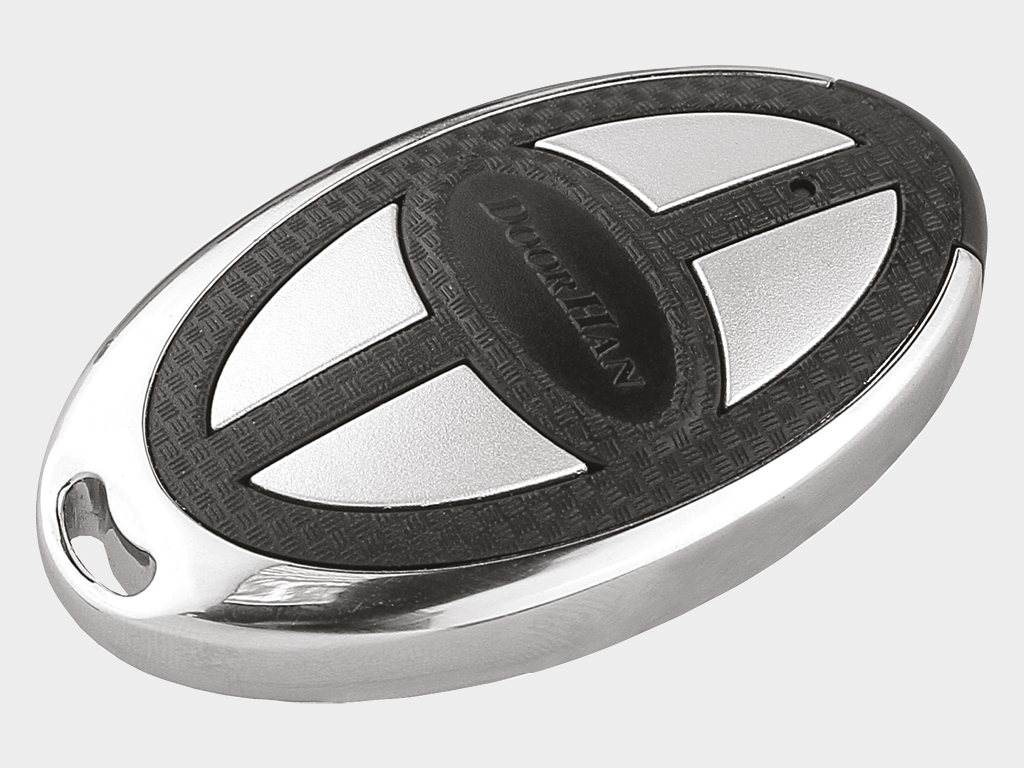

Pilot czterokanałowy Transmitter-4-Premium
Pilot Transmitter-Premium
W metalowej obudowie przeznaczony do zdalnego sterowania 4 urządzeniami automatycznymi

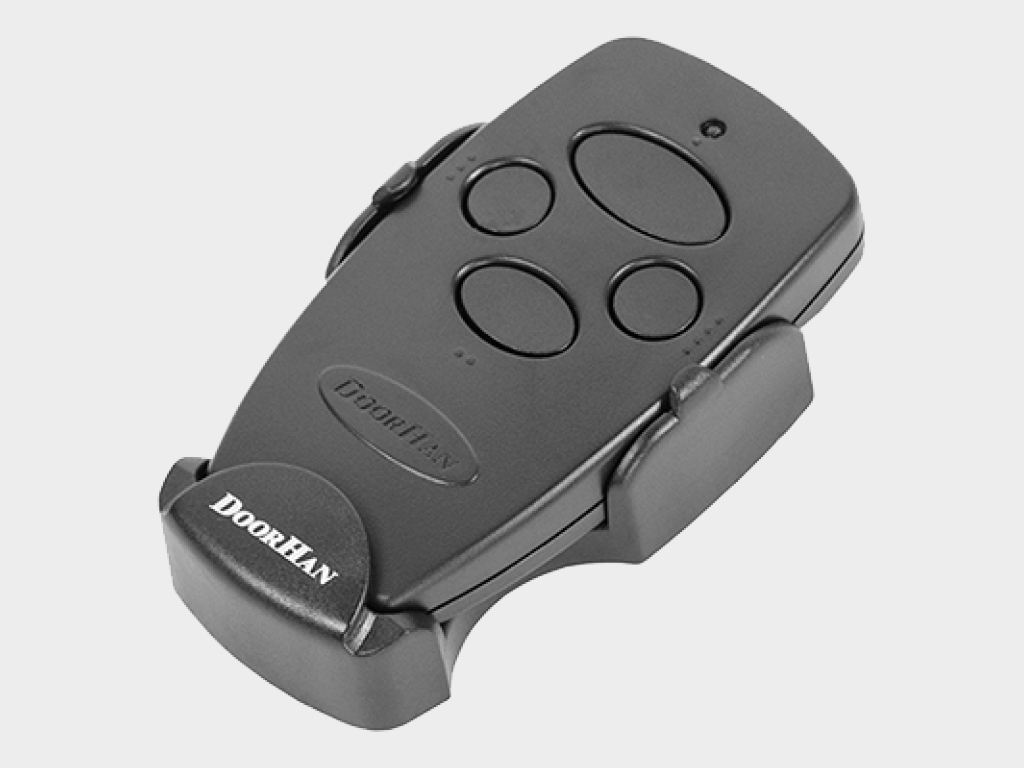

Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4-Black
Pilot Transmitter-4-Black
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.

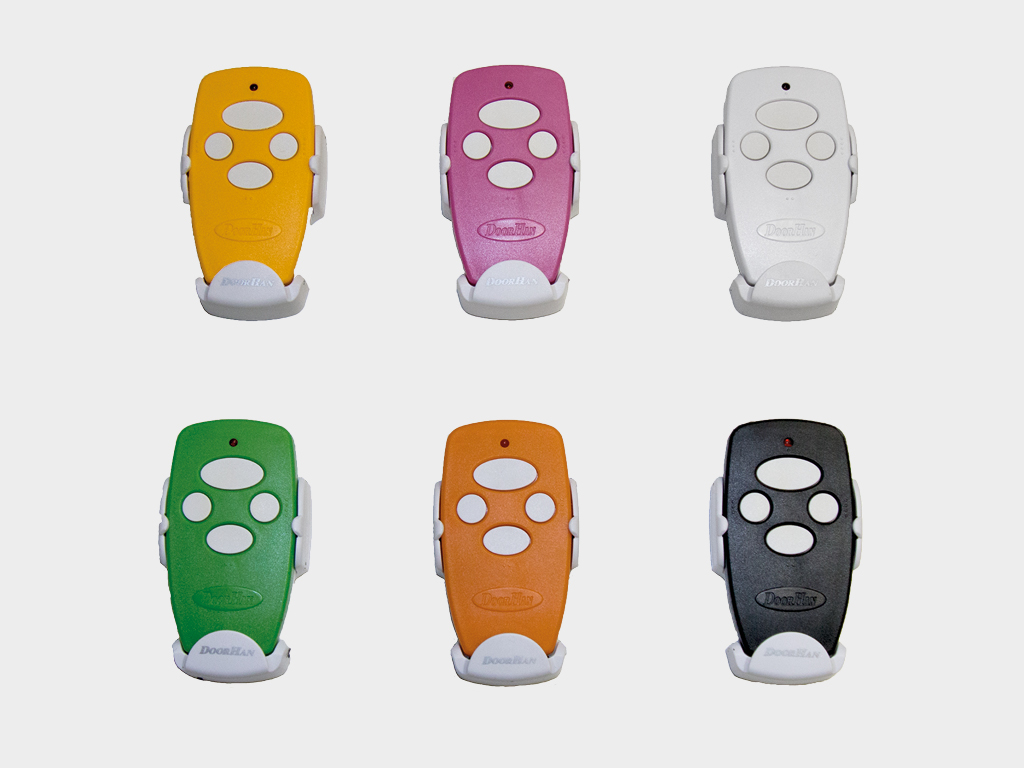

Pilot kieszonkowy czterokanałowy do zdalnego sterowania Transmitter-4-Color
Pilot Transmitter-4-Color
Służy do zdalnego sterowania 4 urządzeniami automatycznymi.

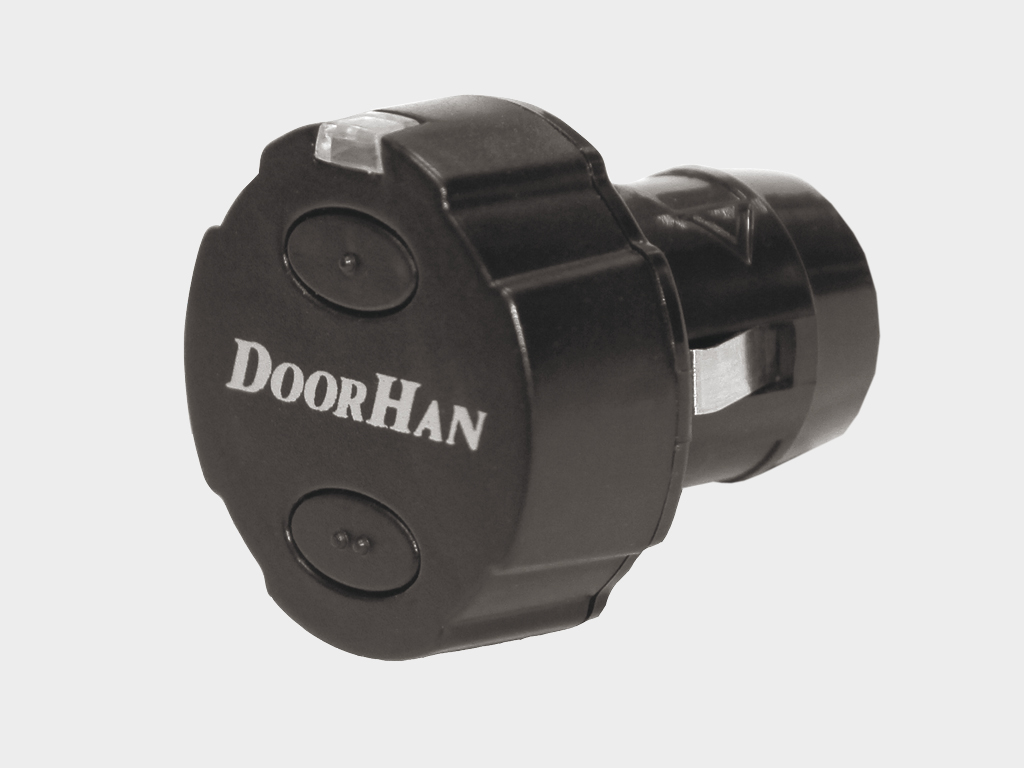

Pilot dwukanałowy samochodowy Car-Transmitter
Pilot Car-Transmitter
W zapalniczce samochodowej przeznaczony jest do zdalnego sterowania dwoma automatycznymi urządzeniami

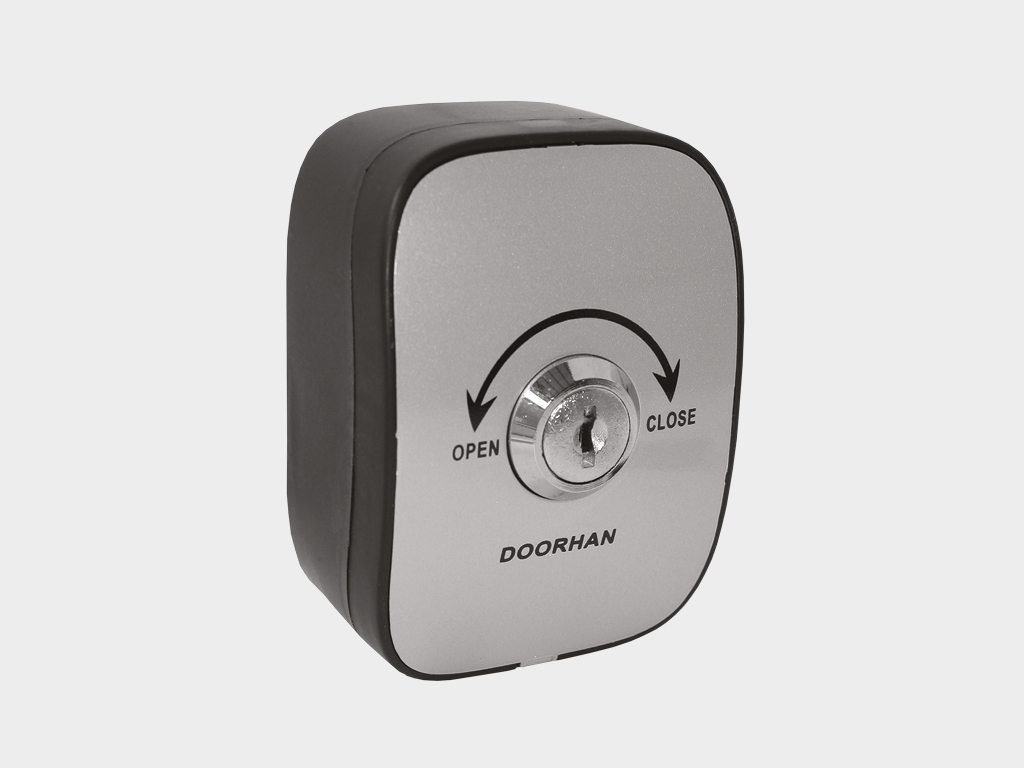

Przełącznik kluczykowy Keyswich-N
Przełącznik kluczykowy KEYSWITCH-N
Służy do wysyłania polecenia sterowania do jednostki sterującej automatu poprzez obrócenie klucza.

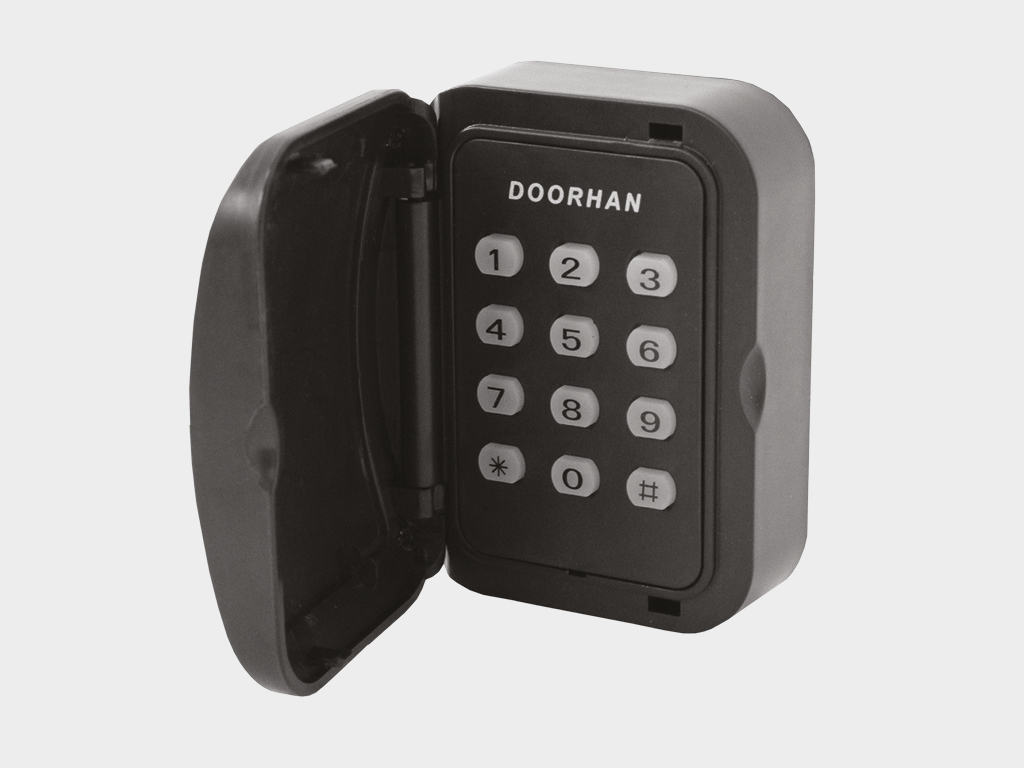

Klawiatura bezprzewodowa Keypad
Klawiatura bezprzewodowa KEYPAD
Przeznaczona do zdalnego sterowania napędem elektrycznym bramki, wyposażonym w wbudowany lub zewnętrzny odbiornik DoorHan.

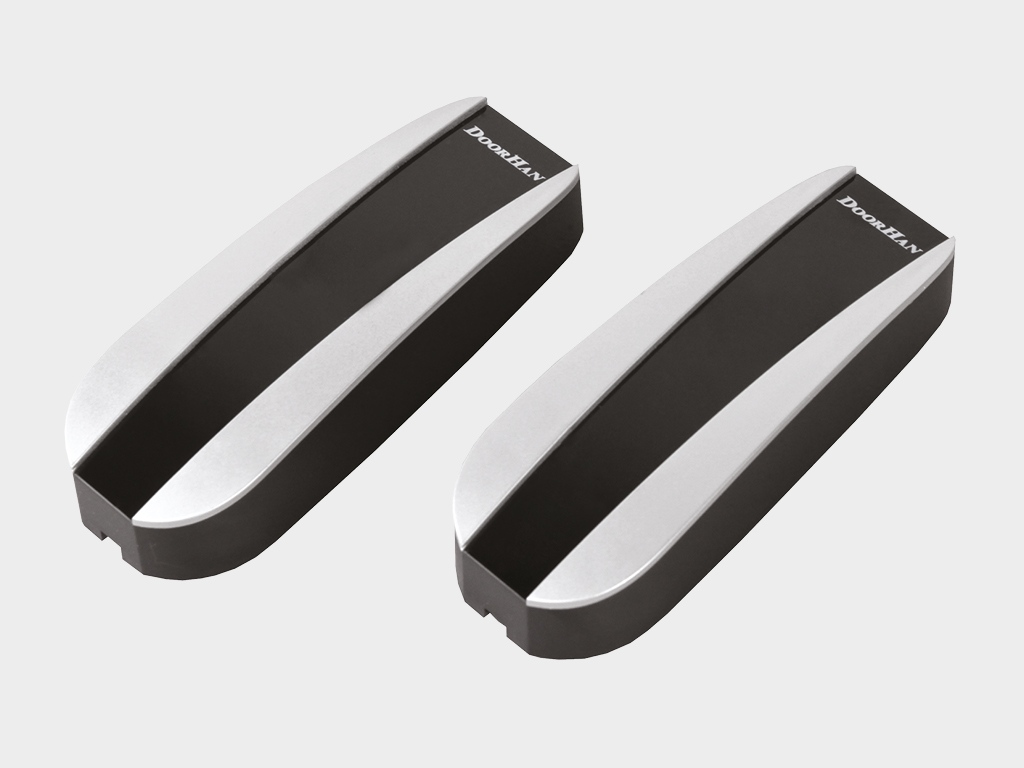

Fotokomórki przewodowe Photocell-N
Fotokomórki przewodowe Photocell-N
Fotokomórki bezpieczeństwa składające się z nadajnika i odbiornika podczerwieni.

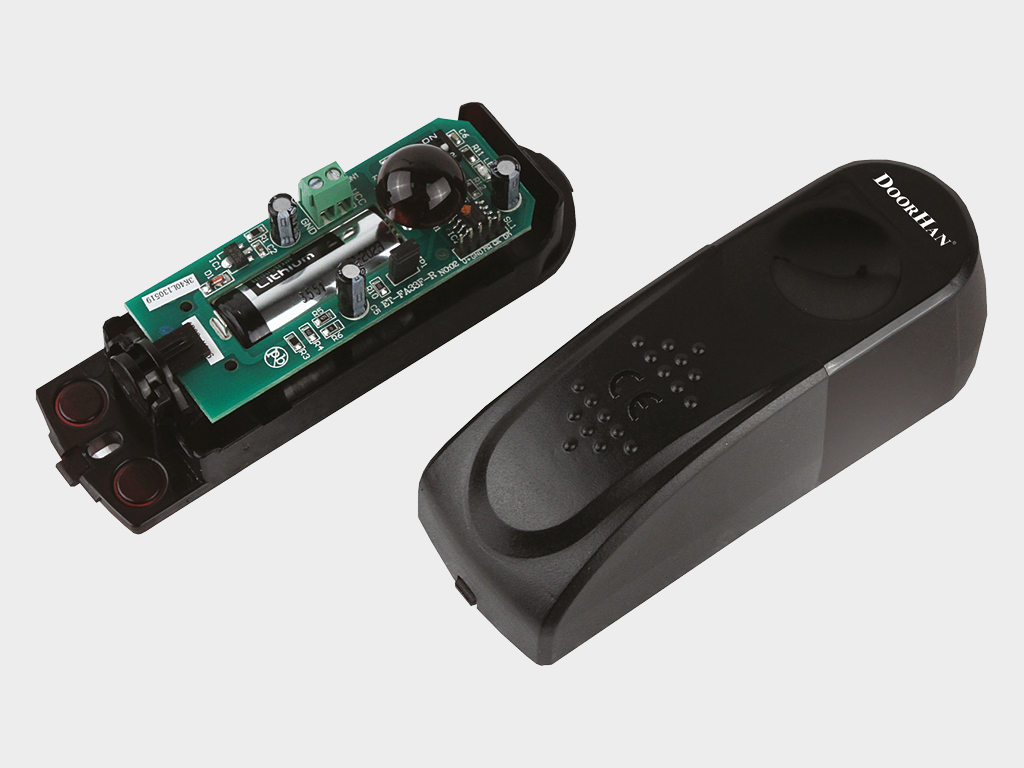

Fotokomórki bezprzewodowe Photocell-W
Fotokomórki bezprzewodowe Photocell-W
Fotokomórki bezpieczeństwa składające się z nadajnika i odbiornika podczerwieni.

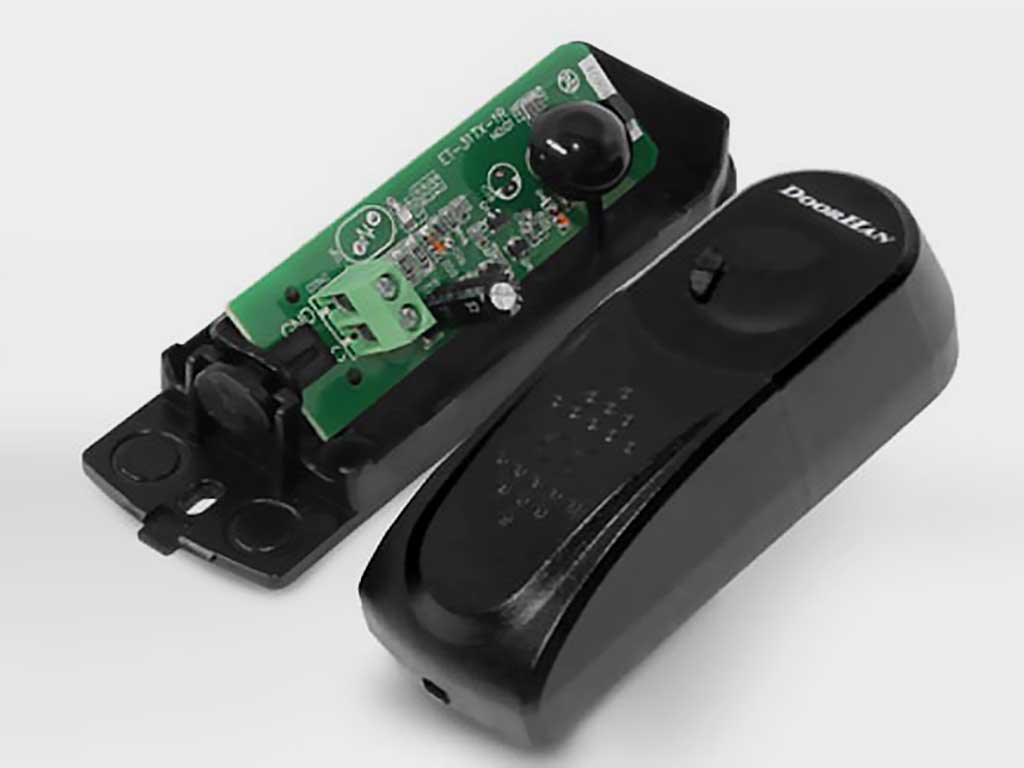

Fotokomórki regulowane Photocell-R
Fotokomórki regulowane Photocell-R
Możliwość montażu na nierównych i niesymetrycznych otworach dzięki obrotowemu mechanizmowi płytki odbiornika / nadajnika, który pozwala dostosować jego położenie względem odpowiednika.

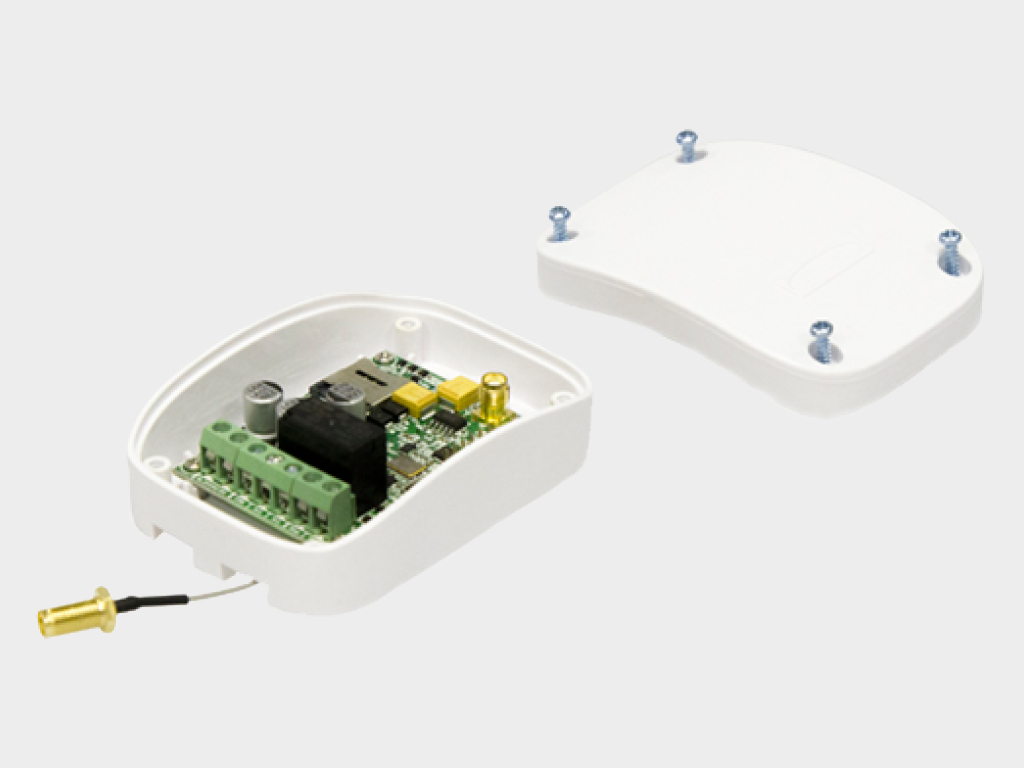

Moduł zdalnego sterowania za pomocą telefonu GSM Module
GSM Module
Moduł przeznaczony do odbioru sygnału z telefonu komórkowego i wysłania polecenia sterującego do uruchomienia napędu.

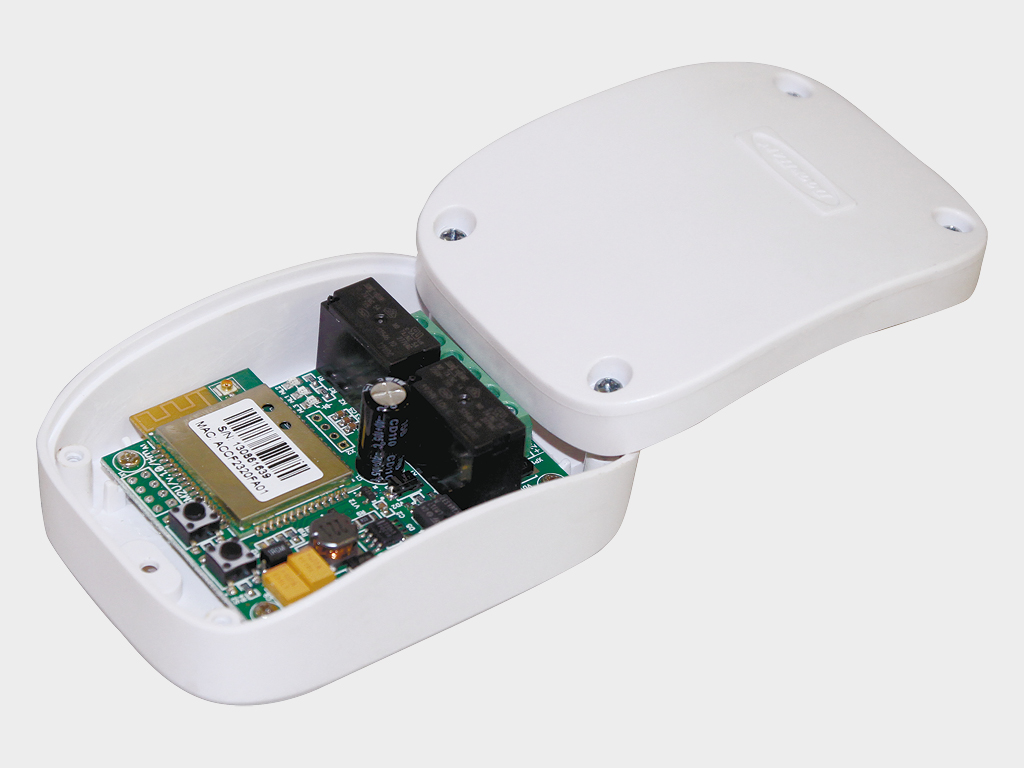

Moduł zdalnego sterowania za pomocą sieci WiFi
WiFi-Module
Moduł przeznaczony jest do sterowania bezprzewodowego (generowanie sygnału sterującego (NO)) przez napędy elektryczne.

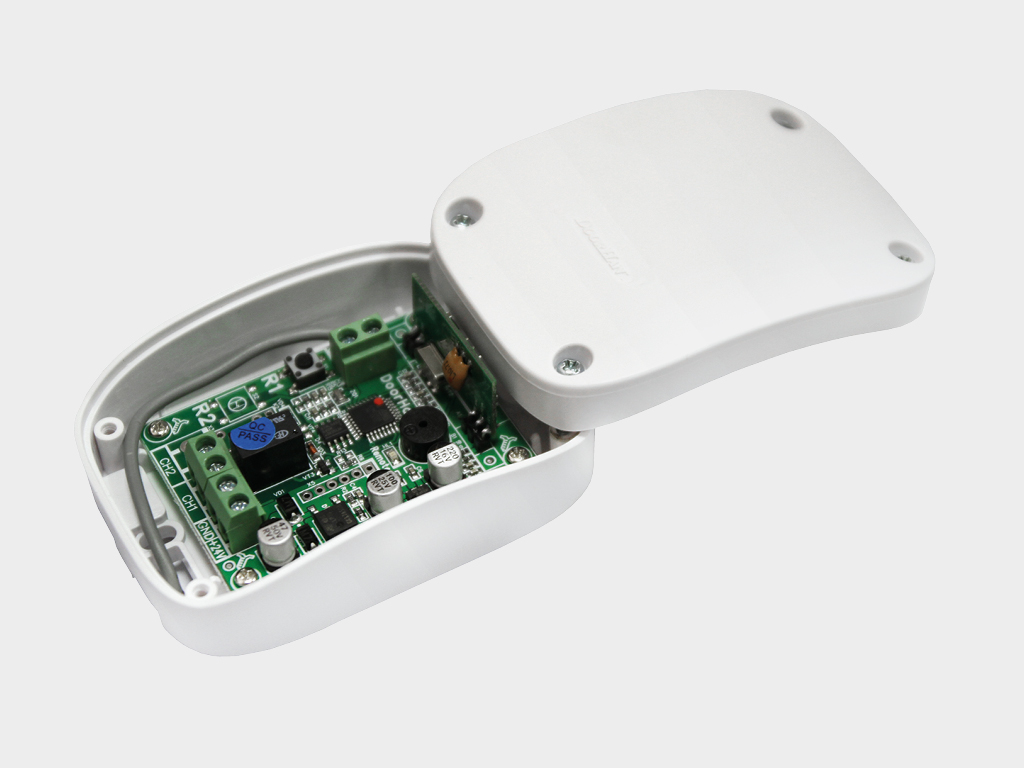

Zewnętrzny odbiornik jednokanałowy DHRE-1
Zewnętrzny odbiornik radiowy DHRE-1
Przeznaczony jest do sterowania automatyką innych producentów za pomocą DoorHan.

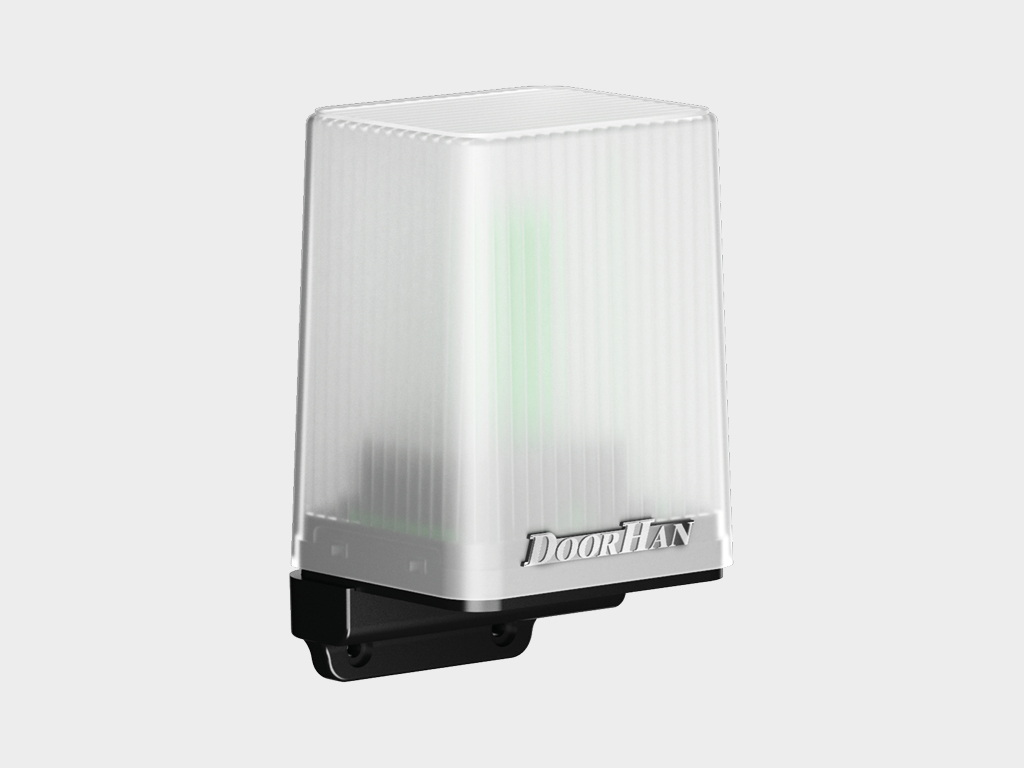

Lampa sygnalizacyjna LED Lamp-Pro
Lampka sygnalizacyjna LED z anteną Lamp-PRO
Została zaprojektowana w celu ostrzegania o ruchu bramy.

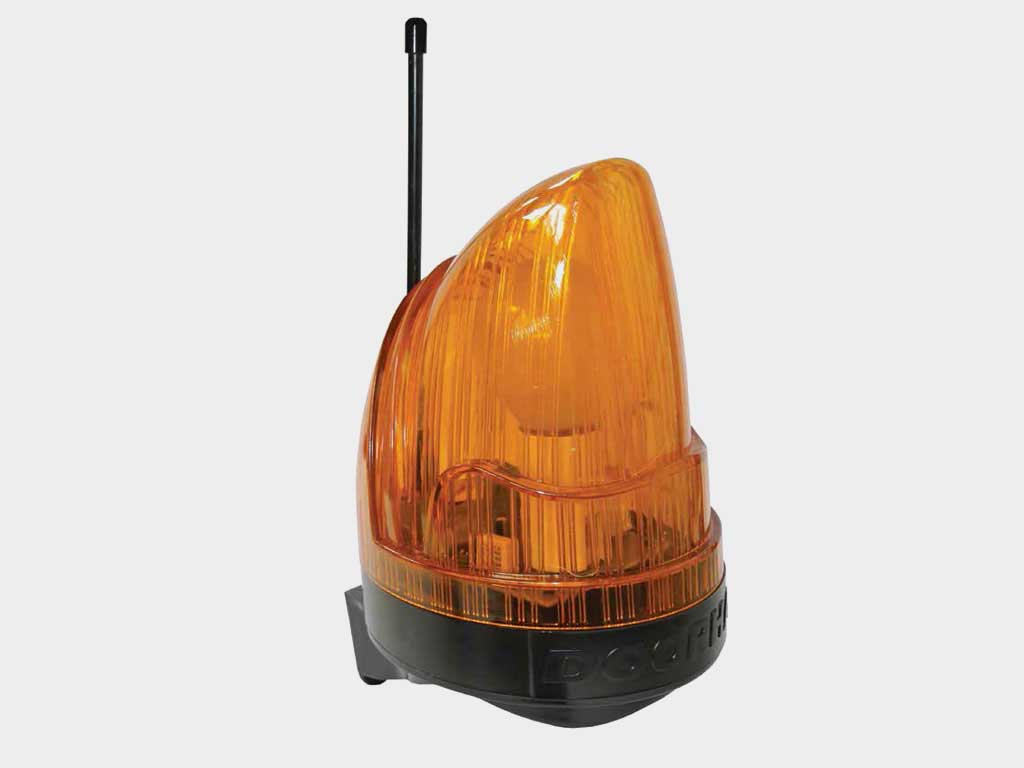

Lampa sygnalizacyjna LAMP
Lampa sygnalizacyjna LAMP

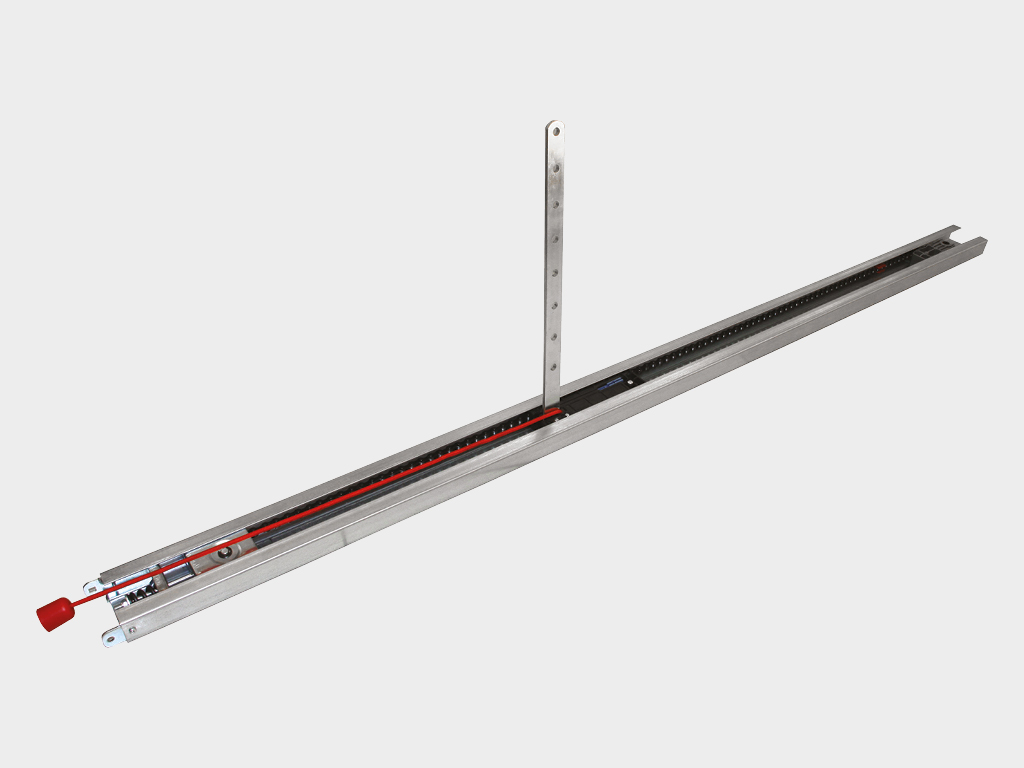

Prowadnica napędu z łańcuchem lub z paskiem
Prowadnica napędu
serii SK z łańcuchem lub serii PK z paskiem

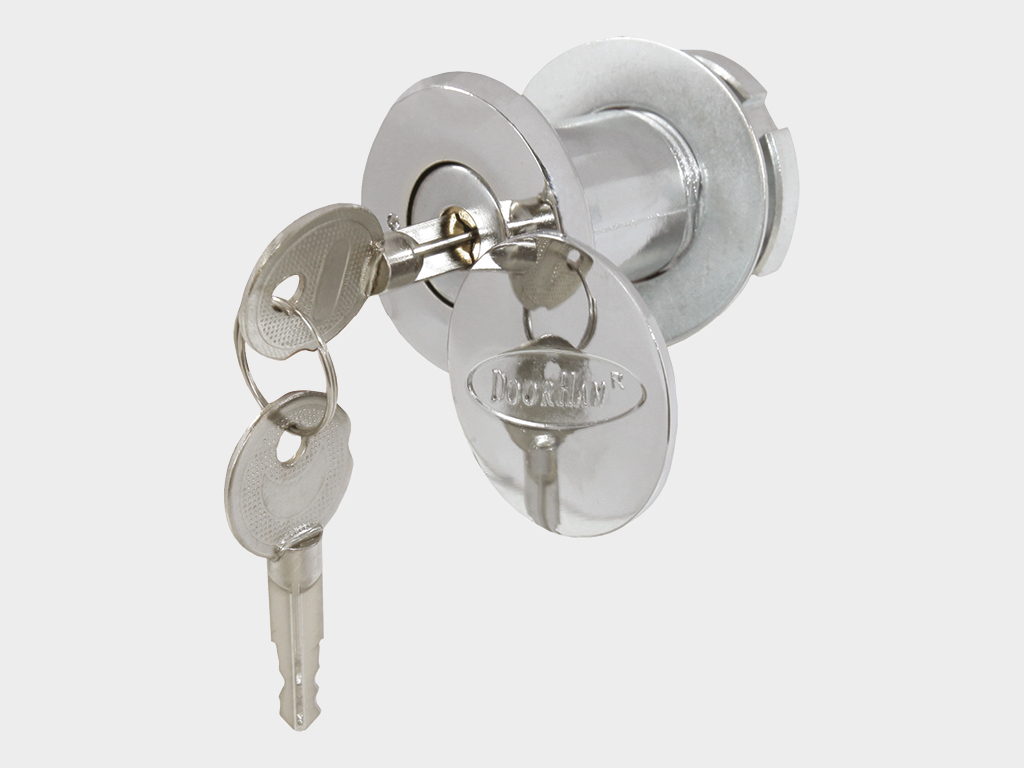

Zewnętrzne rozlokowanie napędu LOCK
Zewnętrzne rozlokowanie napędu LOCK
do otwierania bram segmentowych garażowych w przypadku zaniku zasilania, w przypadku braku wbudowanej furtki lub innego dodatkowego wejścia do pomieszczenia.

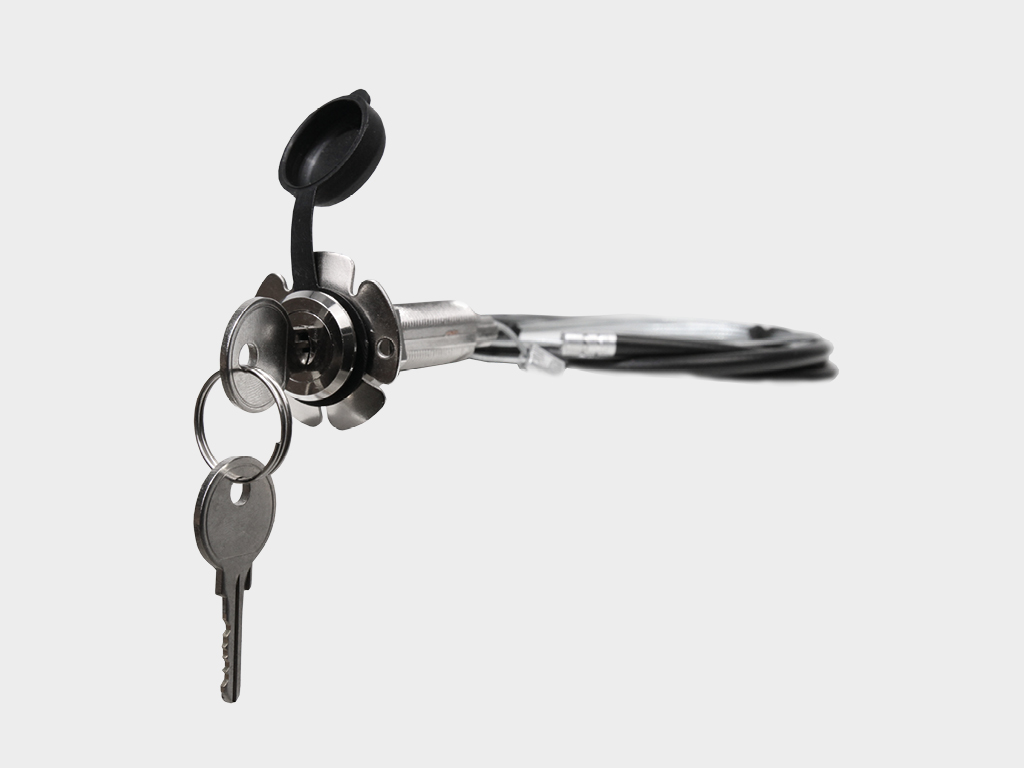

Zewnętrzne rozlokowanie napędu LOCK-mini
Zewnętrzne rozlokowanie napędu LOCK-mini
do otwierania bram segmentowych garażowych w przypadku zaniku zasilania, w przypadku braku wbudowanej furtki lub innego dodatkowego wejścia do pomieszczenia.

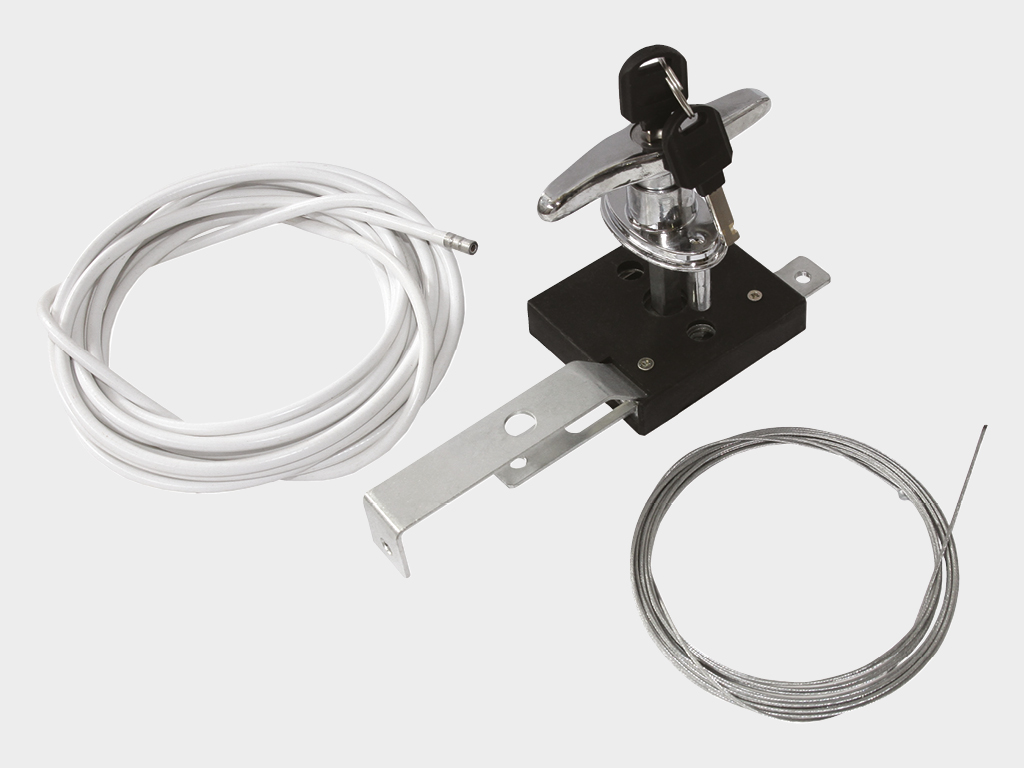

Zewnętrzne rozlokowanie napędu LOCK-N
Zewnętrzne rozlokowanie napędu LOCK-N
do otwierania bram segmentowych garażowych w przypadku zaniku zasilania, w przypadku braku wbudowanej furtki lub innego dodatkowego wejścia do pomieszczenia.

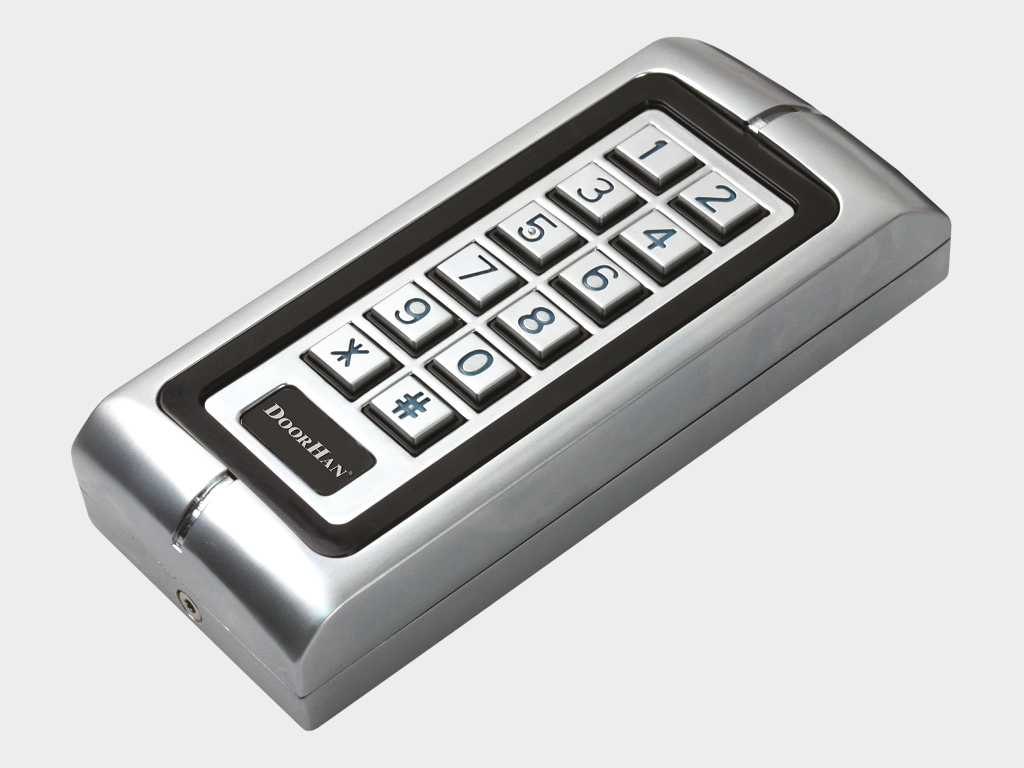

Klawiatura przewodowa antywandalowa KEYCODE
Klawiatura przewodowa antywandalowa KEYCODE
Pneumatyczna krawędź bezpieczeństwa DH-Sensor-KIT
Pneumatyczna krawędź bezpieczeństwa DH-Sensor-KIT
zapewnia bezpieczeństwo stosowania automatycznych bram segmentowych

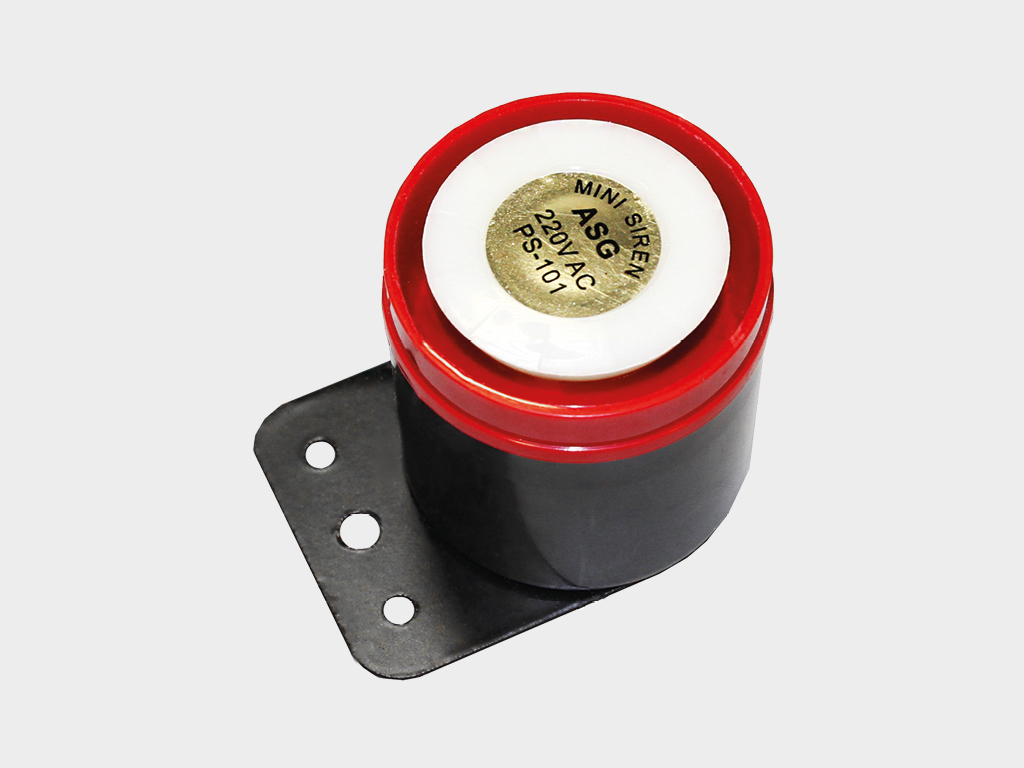

Sygnalizator akustyczny Sirena
Sygnalizator akustyczny Sirena
Został zaprojektowany w taki sposób, aby ostrzegał dźwiękowo o ruchu bramy.

Specyfikacja techniczna

Parametr Znaczenie Uwaga
Maksymalna waga skrzydła drzwi, kg 150/180
Zasilanie, V 220-240
Gotowość, W 6
Force, N 800/1000
Silnik elektryczny krok (puls)
Silnik, V 24 V DC
Prędkość otwierania, m / min 6
Zakres temperatury pracy, ° С -20 ... + 55
Bezpieczniki moc 2,5 A
Transmisja ruchu łańcuch / pasek
Klasa ochrony IP IP 20

Warunki eksploatacji produktu

  1. Przed instalacją napędu podsufitowego upewnij się, że brama jest zrównoważona i działa płynnie.

  2.  Konieczne jest upewnienie się, że miejsce pracy odpowiada w swoich warunkach klimatycznych charakterystyce napędu podsufitowego.

  3. Nie instaluj sprzętu w pomieszczeniach z substancjami łatwopalnymi lub niebezpiecznymi mediami.

  4.  Maksymalna siła nie powinna przekraczać 20 kg.

  5.  Aby uniknąć uszkodzenia napędu, należy stosować wyłącznie akcesoria firmy DoorHan.

  6.  Nie pozostawiaj silnika w stanie wyłączonym.

  7. Nie używaj napędu podsufitowego, jeśli konieczna jest naprawa lub regulacja.

  8.  Przed uruchomieniem upewnij się, że w zasięgu siłownika nie ma żadnych ciał obcych.

  9.  Podróż i przejazd są dozwolone tylko po zatrzymaniu bramy i wyłączeniu napędu.

  10.  Nie pozwalaj dzieciom korzystać z napędu i akcesoriów.

  11.  Nie wprowadzaj zmian w części automatycznej.

Certyfikaty i deklaracje

Certyfikat zgodności

Opakowanie

Pakowanie w pudełku Specyfikacja pakowania
Opis opakowanie jest kartonowym pudełkiem o standardowym rozmiarze z logo producenta
Skład karton
Szerokość, mm 190
Wysokość mm 125
Długość mm 330
