Domek przeładunkowy lekki

Zapytaj o wycenę+48 61 881 97 10Doradzimy wybór i przygotujemy wycenę z montażem.
Domek przeładunkowy standardowy przeznaczony jest do montażu rampy wyrównawczej i uszczelniacza. Ze względu na fakt, że domki są wyprowadzane z budynku, ich użycie pozwala utrzymać mikroklimat i zaoszczędzić miejsce w obiektach magazynowych, a także chronić ładunek przed czynnikami klimatycznymi. Są one niezbędne w miejscach, w których konieczne jest maksymalne wykorzystanie powierzchni magazynowych i istnieją zwiększone wymagania dotyczące reżimu temperaturowego, a także gdzie nie można zaparkować ciężarówek prostopadle do budynku.

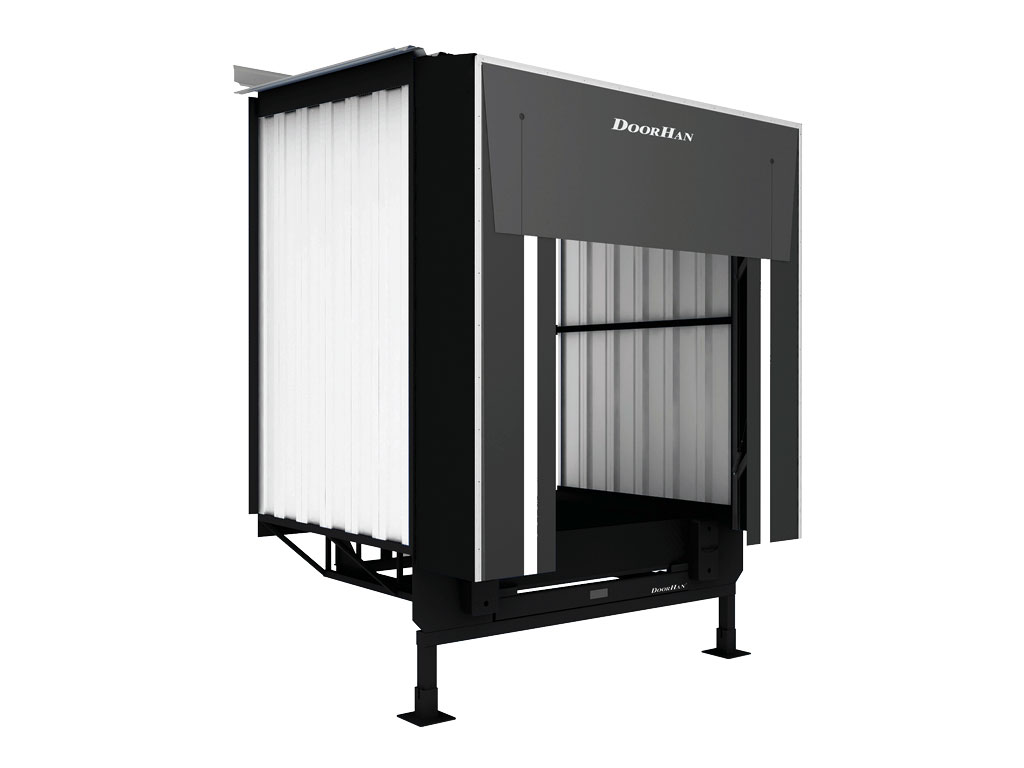

Domek przeładunkowy lekki DoorHan
Domki przeładunkowe lekkie serii DHOUSL (90/60/45/30) są dostępne dla ramp przeładunkowyxh z wargą na zawiasie serii DLHH2518-(06)E, DLHH2520-(06)E, DLHH2518-(10)E, DLHH2520-(10)E oraz charakteryzują się lżejszym i bardziej technologicznym wyglądem. Ściany wykonane są z blachy profilowanej C20/21, dach wykonany jest z blachy profilowanej C44.
Domki lekkie są przygotowane do instalacji śluzy uszczelniająej DSHRT 3,4 x 3,4, DSHRD 3,4 x 3,4 i odbojników DoorHan. Dodatkowe elementy (nachelniki), które są zawarte w standardowym zestawie, sprawiają, że połączenie domku z budynkiem jest jak najmocniejsze.

Obszary aplikacji

Kompleksy magazynowe

Domek przeładunkowy lekki w kompleksie magazynowym

Zalety

Ukośny dach domku zapewniaodprowadzanie opadów na boka nie na dach uszczelniania i ciężarówki

Ukośny dach domku zapewnia

Wybór materiału ścian:z paneli warstwowych(rozwiązanie energooszczędne)lub z blachy profilowanej(rozwiązanie ekonomiczne)

Wybór materiału ścian:

Oszczędnośćcennego miejscana terenie magazynu

Oszczędność

Kompleksowe rozwiązaniePełne spektrum urządzeń przeładunkowych od jednego producenta

Kompleksowe rozwiązanie

Design

Dach - Kolory standardowe

W celu optymalnej ochrony rampy przed korozją, wszystkie stalowe części konstrukcji są najpierw poddawane procesowi piaskowania, a następnie są lakierowane lakierem dwuskładnikowym.
RAL-7038
RAL 7038 (Szary)

Rama - Kolory standardowe

W celu optymalnej ochrony rampy przed korozją, wszystkie stalowe części konstrukcji są najpierw poddawane procesowi piaskowania, a następnie są lakierowane lakierem dwuskładnikowym.
RAL-9005
RAL 9005 (Czarny)
Rama domku przeładunkowego lekkiego – kolor standardowy RAL 5005 (niebieski)
RAL 5005 (Niebieski)

Ściany - Kolory standardowe

W celu optymalnej ochrony rampy przed korozją, wszystkie stalowe części konstrukcji są najpierw poddawane procesowi piaskowania, a następnie są lakierowane lakierem dwuskładnikowym.
RAL-9003
RAL 9003 (Biały)
RAL-7004
RAL 7004 (Szary)
RAL-3000
RAL 3000 (Czerwony)

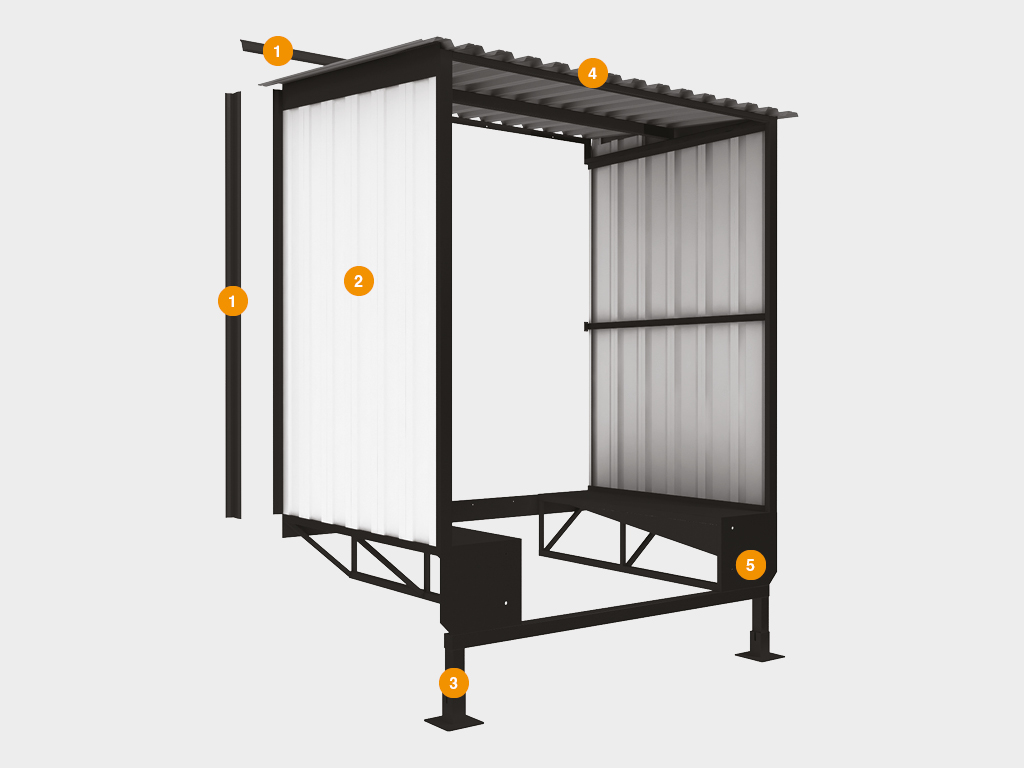

Budowa

Dhousl
  1. Elementy wykończeniowe

  2. Ściana

  3. Stopa

  4. Dach

  5. Rama szkieletowa

Tabela rozmiarów

Parametr Wskaźnik
Szerokość konstrukcji, mm 3 440
Wysokość konstrukcji, mm 4 561-5 161
Długość konstrukcji, mm 2 030-4 950

Standardowe rozwiązania projektowe

Modelka domku DHOUSL 90. Domek przeładunkowy prosty (90°) lekkiej serii pod dla rampy przeładunkowej z wargą na zawiasie typu wbudowanego.

Modelka domku DHOUSL 90. Domek przeładunkowy prosty (90°) lekkiej serii pod dla rampy przeładunkowej z wargą na zawiasie typu wbudowanego.
Usl. Oznaczenie, Jednostka, Parametr Wzór obliczeniowy
A °. Kąt przylegania do budynku magazynu 90 °
Hd, mm Szerokość uszczelniacza 3 400
Bd, mm Wysokość uszczelniacza 3 400
Hf, mm Wysokość rampy 900-1 400 (domyślnie 1 200)
Lh, mm Długość rampy (ogółem) 2 000, 2 300, 2 500
Bh, mm Szerokość rampy 1 800 lub 2 000
Hh, mm Wysokość rampy 600

Modelka domku DHOUSL 90. Domek przeładunkowy skośny (60°) lekkiej serii pod dla rampy przeładunkowej z wargą na zawiasie typu wbudowanego.

Modelka domku DHOUSL 90. Domek przeładunkowy skośny (60°) lekkiej serii pod dla rampy przeładunkowej z wargą na zawiasie typu wbudowanego.
Usl. Oznaczenie, Jednostka, Parametr Wzór obliczeniowy
A °. Kąt przylegania do budynku magazynu 60 °; wykonanie 1 - obrócone w prawo, wykonanie 2 - obrócone w lewo (widok z wnętrza budynku na ulicę)
Hd, mm Szerokość uszczelniacza 3 400
Bd, mm Wysokość uszczelniacza 3 400
Hf, mm Wysokość rampy 900-1 400 (domyślnie 1 200)
Lh, mm Długość rampy (ogółem) 2 000, 2 300, 2 500
Bh, mm Szerokość rampy 1 800, 2 000
Hh, mm Wysokość rampy 600

Modelka domku DHOUSL 45. Domek przeładunkowy skośny (45°) lekkiej serii pod dla rampy przeładunkowej z wargą na zawiasie typu wbudowanego.

Modelka domku DHOUSL 45. Domek przeładunkowy skośny (45°) lekkiej serii pod dla rampy przeładunkowej z wargą na zawiasie typu wbudowanego.
Usl. Oznaczenie, Jednostka, Parametr Wzór obliczeniowy
A °. Kąt przylegania do budynku magazynu 45 °; wykonanie 1 - obrócone w prawo, wykonanie 2 - obrócone w lewo (widok z wnętrza budynku na ulicę)
Hd, mm Szerokość uszczelniacza 3 400
Bd, mm Wysokość uszczelniacza 3 400
Hf, mm Wysokość rampy 900-1 400 (domyślnie 1 200)
Lh, mm Długość rampy (ogółem) 2 000, 2 300, 2 500
Bh, mm Szerokość rampy 1 800, 2 000
Hh, mm Wysokość rampy 600

Modelka domku DHOUSL 30. Domek przeładunkowy skośny (30°) lekkiej serii pod dla rampy przeładunkowej z wargą na zawiasie typu wbudowanego.

Modelka domku DHOUSL 30. Domek przeładunkowy skośny (30°) lekkiej serii pod dla rampy przeładunkowej z wargą na zawiasie typu wbudowanego.
Usl. Oznaczenie, Jednostka, Parametr Wzór obliczeniowy
A °. Kąt przylegania do budynku magazynu 30 °; wykonanie 1 - obrócone w prawo, wykonanie 2 - obrócone w lewo (widok z wnętrza budynku na ulicę)
Hd, mm Szerokość uszczelniacza 3 400
Bd, mm Wysokość uszczelniacza 3 400
Hf, mm Wysokość rampy 900-1 400 (domyślnie 1 200)
Lh, mm Długość rampy (ogółem) 2 000, 2 300, 2 500
Bh, mm Szerokość rampy 1 800, 2 000
Hh, mm Wysokość rampy 600

Sposoby instalacji

Dhous mounting
Na osadzonych elementach (metalowych płytach). Stosuje się go, gdy płyty metalowe (400 x 400 mm) są instalowane na powierzchni betonowej podstawy we wcześniej wyznaczonych miejscach na etapie przygotowywania miejsca do montażu bębna. Ta metoda instalacji jest najkorzystniejsza. Na betonie (przy pomocy śrub kotwiących). Ten wariant instalacji jest odpowiedni w przypadku, gdy metalowe płytki pod nogami przedsionka nie zostały zainstalowane podczas wylewania betonowej podstawy.
Dhous mounting
Możliwość montażu na ścianach z różnych materiałów (beton, cegła, metal, drewno, płyty warstwowe o grubości od 50 do 200 mm).

Podstawowe wyposażenie

Domek przeładunkowy lekki – wyposażenie podstawowe, element 1
Materiał ścienny - płyta warstwowa (kolor na zewnątrz i wewnątrz RAL 9003); materiał dachowy - blachaprofilowana C44 (ocynkowana)
Domek przeładunkowy lekki – wyposażenie podstawowe, element 2
Wersja do podbudowy rampy domku przeładunkoego 0 mm (rampa domku jest równo z ścianą budynku)
Domek przeładunkowy lekki – wersja do instalacji dowolnego odbojnika
Wersja do instalacji dowolnego odbojnika (do wyboru)

Dodatkowe wyposażenie

Wersja do rozbudowy domku od 1 do 500 mm (rampa domku stoi 1-500 mm w stosunku do ściany budynku)

Wersja do rozbudowy domku od 1 do 500 mm (rampa domku stoi 1-500 mm w stosunku do ściany budynku)

Lampa oświetleniowa

Lampa oświetleniowa

Jest przeznaczona oświetlenia platformy przeładunkowej. Mocowana na ramieniu z możliwością regulacji.

Naprowadzacze kół

Naprowadzacze kół

Zaprojektowane, aby zapewnić szybkie i dokładne parkowanie samochodu w doku oraz zapobiegać uszkodzeniom uszczelniaczym i ścian budynku. Naprowadzacze są zaprojektowane w taki sposób, aby zminimalizować możliwy kontakt z obręczą kół samochodu. Są to rury stalowe o średnicy 159 mm z zaczepami do mocowania i instalowane na placu przed stacją dokującą. Naprowadzacze montuje się na dwa sposoby - na śruby kotwowe lub betonowanie.

Artykułk «BR250x250x100»

Artykułk «BR250x250x100»

Podstawowy. Gumowy zderzak 250х250х100 mm. Zapewnia bezpieczne wejście ciężarówki do miejsca załadunku i zapobiega uszkodzeniom ścian budynku. Wymiary montażowe, w sekcji «Rysunki».

Artykuł «BR450x250x100»

Artykuł «BR450x250x100»

Podstawowy. Gumowy zderzak 450x250x100 mm. Zapewnia bezpieczne wejście ciężarówki do miejsca załadunku i zapobiega uszkodzeniom ścian budynku. Wymiary montażowe, w sekcji «Rysunki».

Artykuł «BRC510х250х330»

Artykuł «BRC510х250х330»

Jest on zbudowany na podstawie zderzaka 450x250x100 mm. Zderzak gumowy 510x250x330 mm (wymiary zewnętrzne) typ konsolowy. Zapewnia bezpieczne wejście ciężarówki do miejsca załadunku i zapobiega uszkodzeniom ścian budynku. Używany w przypadku, gdy wysokość nadwozia samochodu może być większa niż wysokość rampy. Aby uzyskać wymiary montażowe, patrz «Rysunki».

Artykuł «BRM610х250х175»

Artykuł «BRM610х250х175»

Jest on zbudowany na podstawie zderzaka 450x250x100 mm. Gumowy zderzak 610х250х175 mm (wymiary zewnętrzne) jest ruchomy. Podąża on za ruchami wózka w górę i w dół podczas załadunku / rozładunku. Ma znacznie większą odporność na zużycie dzięki mobilności. Aby uzyskać wymiary montażowe, patrz «Rysunki».

Artykuł «BRM600х364х110»

Artykuł «BRM600х364х110»

Jest on zbudowany na podstawie zderzaka 450x250x100 mm. Gumowy zderzak 600х364х110 mm (wymiary zewnętrzne) jest ruchomy. Podąża on za ruchami wózka w górę i w dół podczas załadunku / rozładunku. Ma znacznie większą odporność na zużycie dzięki mobilności. Można go używać tylko z rampami z teleskopową wargą o długości 1000 mm. Aby uzyskać wymiary montażowe, patrz «Rysunki».

Artykuł «BRSP (16) 465х250х165»

Artykuł «BRSP (16) 465х250х165»

Jest on zbudowany na podstawie zderzaka 450x250x100 mm. Zderzak 465х250х16 ​​mm (wymiary zewnętrzne) ze stalową pokrywą roboczą o grubości 16 mm. Składa się z wypełniacza amortyzującego (gumowy zderzak 450x250x100 mm), który jest pokryty twardą zewnętrzną stalową płytą. Aby uzyskać wymiary montażowe, patrz «Rysunki».

Artykuł «BRSP (16) 465х250х165S»

Artykuł «BRSP (16) 465х250х165S»

Jest on zbudowany na podstawie zderzaka 450x250x100 mm. Zderzak ma wymiary 465x250x165 mm (wymiary zewnętrzne) ze stalową pokrywą roboczą o grubości 16 mm i czujnikiem parkowania. Składa się z wypełniacza amortyzującego (gumowy zderzak 450x250x100 mm), który jest zamknięty mocną zewnętrzną stalową płytą i czujnikiem, co zapewnia bezpieczne dokowanie ciężarówki. Używany w systemie z radarem parkingowym. Aby uzyskać wymiary montażowe, patrz «Rysunki».

Artykuł «BRSP (10) 460х250х160»

Artykuł «BRSP (10) 460х250х160»

Jest on zbudowany na podstawie zderzaka 450x250x100 mm. Zderzak 460h250h160 mm (wymiary zewnętrzne) ze stalową podkładką roboczą o grubości 10 mm. Składa się z wypełniacza amortyzującego (gumowy zderzak 450x250x100 mm), który jest pokryty twardą zewnętrzną stalową płytą. Aby uzyskać wymiary montażowe, patrz «Rysunki».

Artykuł «BS500x255x205»

Artykuł «BS500x255x205»

Jest on zbudowany na podstawie zderzaka 450x250x100 mm. Stal zderzaka 500 x 255 x 205 mm (wymiary zewnętrzne) z wkładką przepustnicy. Jest to zderzak hybrydowy, to połączenie ruchomego zderzaka i zderzaka z metalową płytą. Składa się z uchwytu, wkładki tłumiącej wykonanej z gumowych wiórów i ruchomej, solidnej zewnętrznej pokrywy stalowej, która jest w stanie poruszać się po ruchach nadwozia samochodu. Można go używać tylko z rampami z teleskopową wargą o długości 1000 mm. Aby uzyskać wymiary montażowe, patrz «Rysunki».

Artykuł «BS800x255x205»

Artykuł «BS800x255x205»

Jest on zbudowany na podstawie zderzaka 450x250x100 mm. Stal zderzaka 800x255x205 mm (wymiary zewnętrzne) z wkładką przepustnicy. Jest to zderzak hybrydowy, jest to połączenie ruchomego zderzaka i zderzaka z metalową płytą. Składa się z uchwytu, wkładki tłumiącej wykonanej z gumowych wiórów i ruchomej, solidnej zewnętrznej pokrywy stalowej, która jest w stanie poruszać się po ruchach nadwozia samochodu. Można go używać tylko z platformami z teleskopową krawędzią o długości 1000 mm. Aby uzyskać wymiary montażowe, patrz «Rysunki».

Podwójny klin pod koła

Podwójny klin pod koła

Przyjazny w obsłudze, innowacyjny i wytrzymały podwójny klin pod koła, blokujący koła ciężarówki po obu stronach. Ten klin może zostać wyposażony opcjonalnie w detektor optyczny.

Specyfikacja techniczna

Parametr Znaczenie Uwagi
Maksymalna wysokość, mm 4 961
Minimalna wysokość, mm 4 730
Maksymalna długość, mm 4 950
Minimalna długość, mm 2 030
Szerokość, mm 3 440
Obciążenie śniegiem, kg / m² 100
Kolor ramy RAL 9005 (czarny), RAL 5005 (niebieski) standardowe kolory kratownicy i ramy, dowolny inny kolor (opcjonalnie)
Kolor ścian RAL 9003 (biały), RAL 5005 (niebieski), RAL 7004 (szary), RAL 3000 (czerwony) standardowe kolory ścian, dowolny inny kolor (opcjonalnie)

Opakowanie

Pakowanie w karton Charakterystyka opakowania
Długość, mm krawężnik (w zależności od długości platformy) - 2 000, 2 300, 2500; obsługuje - 3 400; trójkąt - 3 400; trójkąt 2 - 3 400; ramka - 4 260 (maks.); dodatkowe elementy - 2 500; ściany - 3,805 (max); dach - 5 658 (maks.)
Szerokość, mm krawężnik (w zależności od szerokości platformy) - 685, 785; obsługuje - 300; trójkąt - 3 400; trójkąt 2 - 3 400; ramka - 500 (max); dodatkowe elementy - 200; ściany - 1100; dach - 1 100
Wysokość, mm krawężnik - 600; obsługuje - 550; trójkąt - 200; trójkąt 2 - 200; ramka - 500 (max); dodatkowe elementy - 200; ściany - 150; dach - 150
Skład cokoły, cokoły, trójkąt i trójkąt 2, rama, elementy dodatkowe, ściany, dach, pudełko z kompletem

Dodatkowe informacje

Firma DoorHan dokonuje załadunku towarów do transportu towarowego za pomocą dźwigu hydraulicznego lub wózka widłowego. Nabywca lub instalator musi zapewnić ten sam sprzęt do przenoszenia produktów. W przypadku żurawia lub innych środków podnoszących zaleca się stosowanie zawiesi o odpowiedniej nośności.
  1. Sprzęt do podnoszenia i instalacji:

    - wózek widłowy (minimalny udźwig - 35 kN, długość wideł - nie mniej niż 2 000 mm);

    - dźwig (minimalny udźwig - 20 kN).

  2.  Sprzęt do instalacji:

    - spawarka (5-200 A) lub podobna;

    - elektrody do spawania 3 mm.

Warunki eksploatacji produktu

  1. Aby zapewnić niezawodne i bezproblemowe działanie bębna, zaleca się regularną kontrolę i konserwację.

  2. Zimą konieczne jest oczyszczenie przedsionka, uszczelniacza i platformy wyrównawczej zainstalowanych na nim, a także otaczającego obszaru ze śniegu, aby zapewnić prawidłowe ustawienie samochodu.

  3. Prędkość parkowania samochodu na peronie powinna być minimalna, nieprzekraczająca 1 km/h (30 cm/s).

  4. Zabronione jest kierowanie wózków widłowych i innych mechanizmów podnoszących na cokoły domku. Ruch powinien być wykonywany tylko na pokrywie rampy przeładunkowej i trójkątów przedsionka.

  5. Uwaga. Konieczne jest monitorowanie stanu odbojników zainstalowanych na platformie. Jeżeli zużyją się (pozostała grubość jest mniejsza niż 50 mm) lub ich brak, działanie domku należy zatrzymać do czasu zainstalowania odbojników o grubości większej niż 50 mm.

Certyfikaty i deklaracje

Certyfikat zgodności (sprzęt do przeładunku)
