Brama przemysłowa segmentowa ISD02

Zapytaj o wycenę+48 61 881 97 10Doradzimy wybór i przygotujemy wycenę z montażem.

Bramy przemysłowe segmentowe serii ISD02 są w całości lub częściowo złożone z panoramicznych paneli, co czyni je idealnym rozwiązaniem do montażu w budynkach z przeszklonymi fasadami, na przykład w salonach samochodowych. Nie mają one gorszej wytrzymałości niż bramy przemysłowe segmentowe serii ISD01 ze względu na fakt, że panele panoramiczne wykonane są z mocnych profili aluminiowych. Aby zwiększyć oszczędność energii i właściwości izolacyjne bramy, firma DoorHan oferuje połączenie paneli panoramicznych z płytami warstwowymi, a także zastosowanie profili aluminiowych T-Bridge, które są wyposażone w termiczną wkładkę wykonaną z poliamidu. Przemysłowe bramy segmentowe serii ISD02 mają te same urządzenia bezpieczeństwa i podstawowe wyposażenie, co bramy przemysłowe segmentowe serii ISD01. Są zautomatyzowane przez napędy elektryczne boczne oraz sufitowe w zależności od powierzchni połaci bramy.

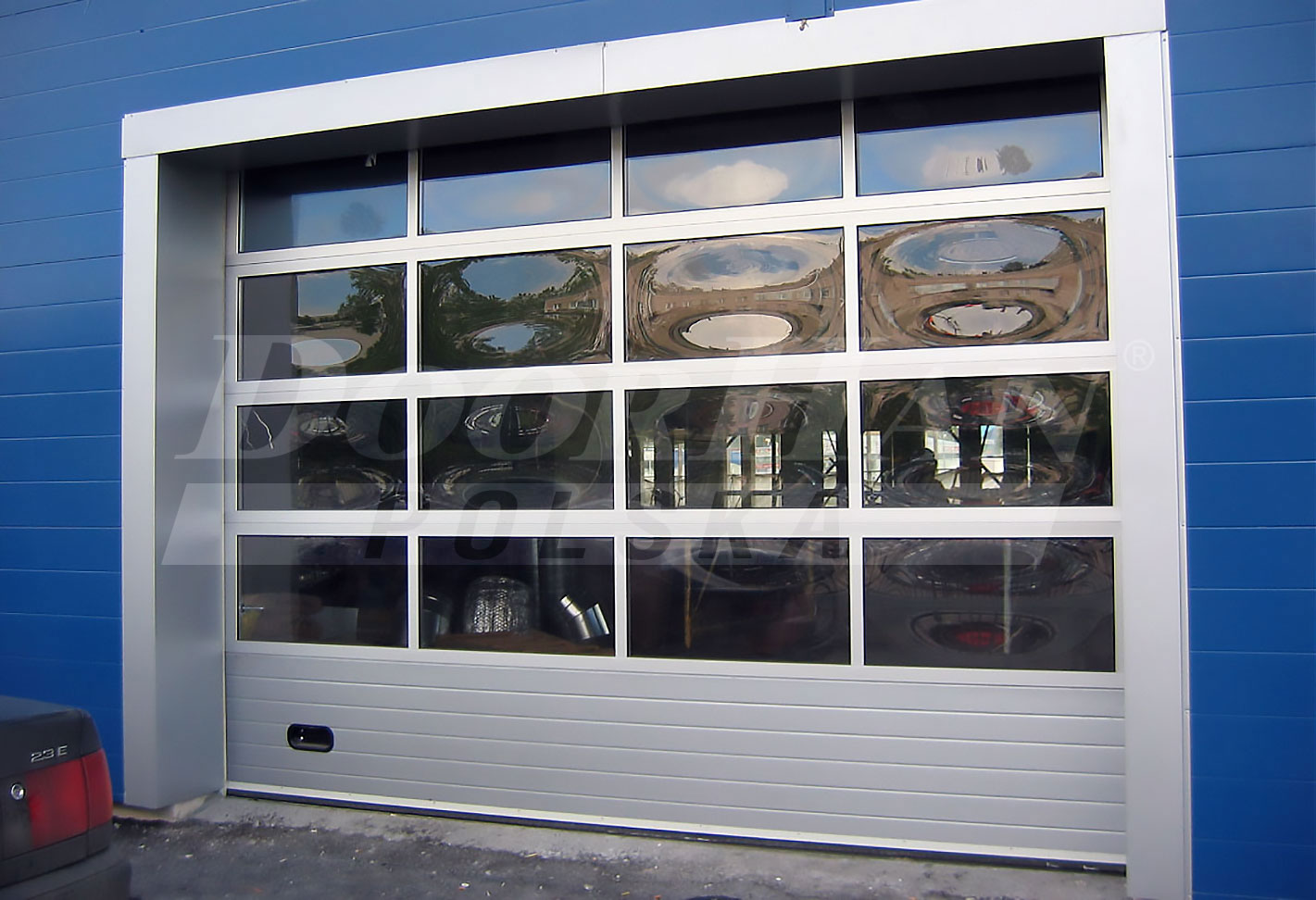

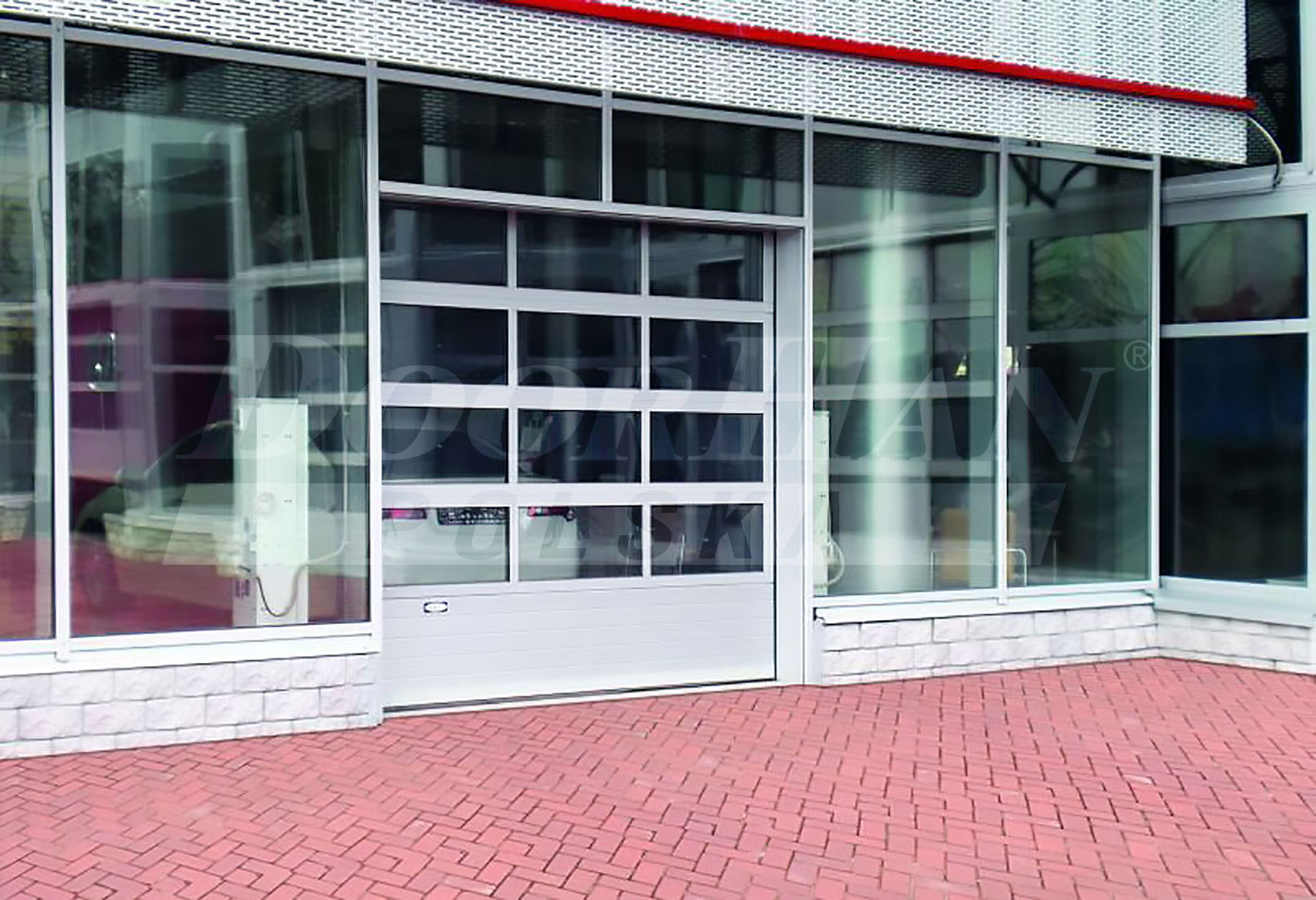

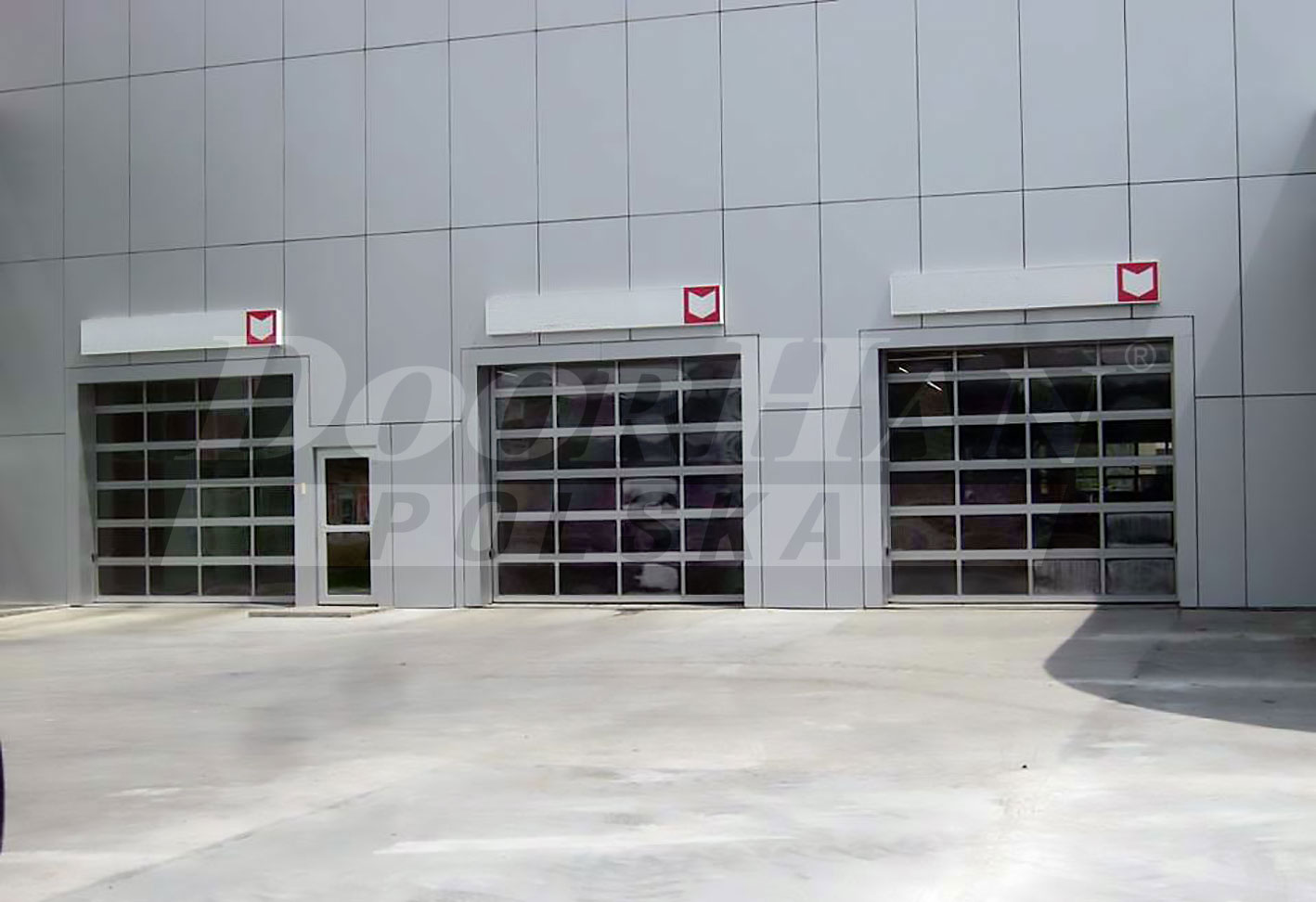

Brama przemysłowa przeszklona z paneli aluminioych

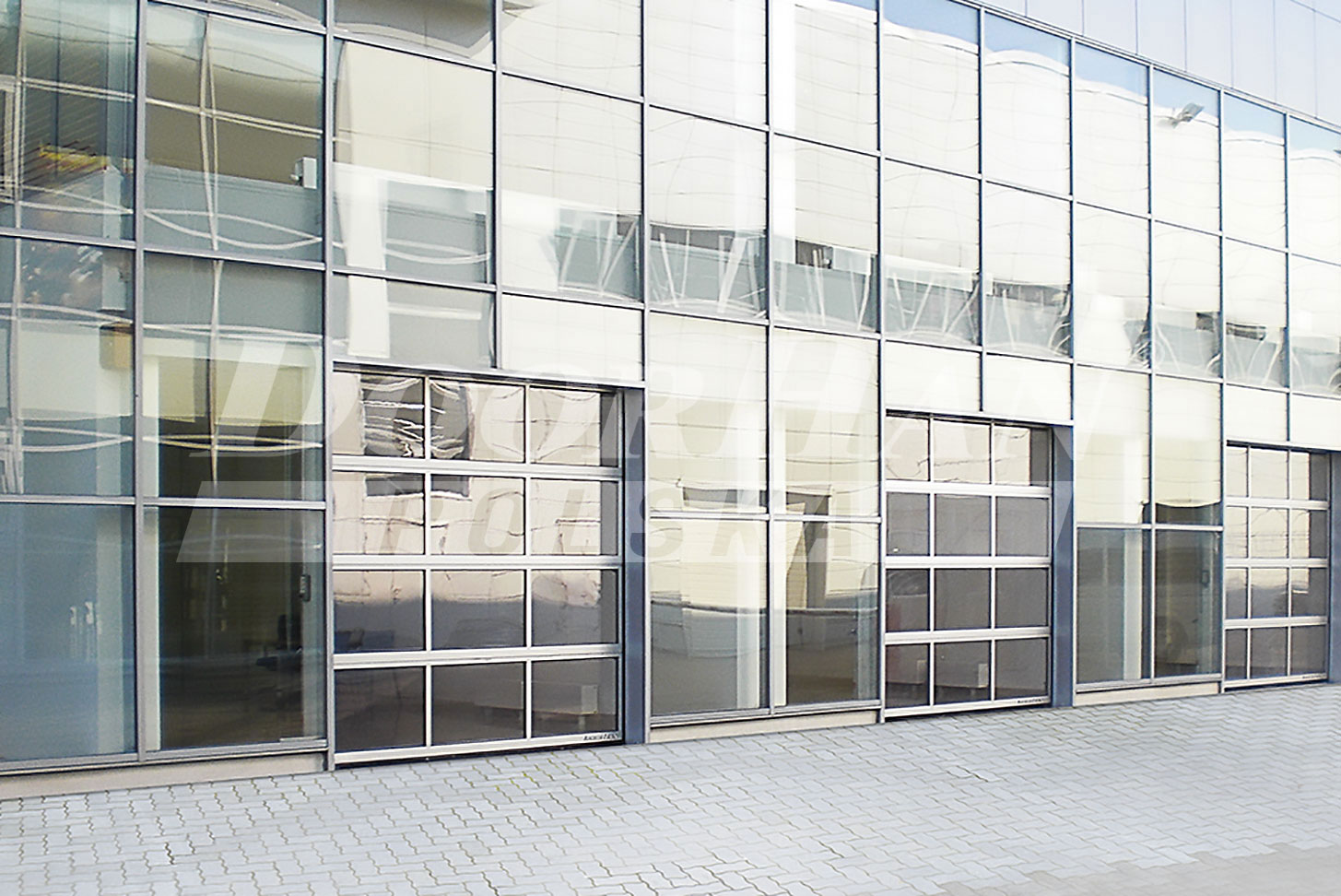

Panoramiczne bramy przemysłowe DoorHan to unikalne rozwiązanie dla obiektów, w których wymagane jest zapewnienie maksymalnej możliwości obserwowania przestrzeni zewnętrznej lub wewnętrznej. Panoramiczne bramy przemysłowe to nowoczesne wzornictwo, które bardzo upiększa fasadę. Do zainstalowania w miejscach, gdzie wymagane jest zapewnienie zwiększonego dostępu światła, DoorHan oferuje całkowicie przeszklone bramy.
Dzięki specjalnej konstrukcji bramy panoramiczne DoorHan zabezpieczają przed stratami ciepła i nie zamarzają na stykach, są odporne na korozję i długo zachowują piękny wygląd. Płaszcz bramy panoramicznej można łączyć z panelami sandwich. Pozwala to na podniesienie właściwości termoizolacyjnych bram. Oprócz znakomitych właściwości eksploatacyjnych, panoramiczne bramy segmentowe DoorHan to bardzo funkcjonalne rozwiązanie dla biznesu.
Tam, gdzie konieczne jest zapewnienie zwiększenia oszczędności energii, firma DoorHan proponuje panoramiczne bramy przemysłowe z paneli z listwą aluminiową T-bridge. T-bridge - to system listew aluminiowych z elementami izolacji termicznej wykonanymi z poliamidu - materiału o wysokiej wytrzymałości. Zastosowanie tego systemu pozwala na zabezpieczenie bram panoramicznych przed zamarzaniem oraz na znaczne obniżenie kosztów ogrzewania pomieszczeń.

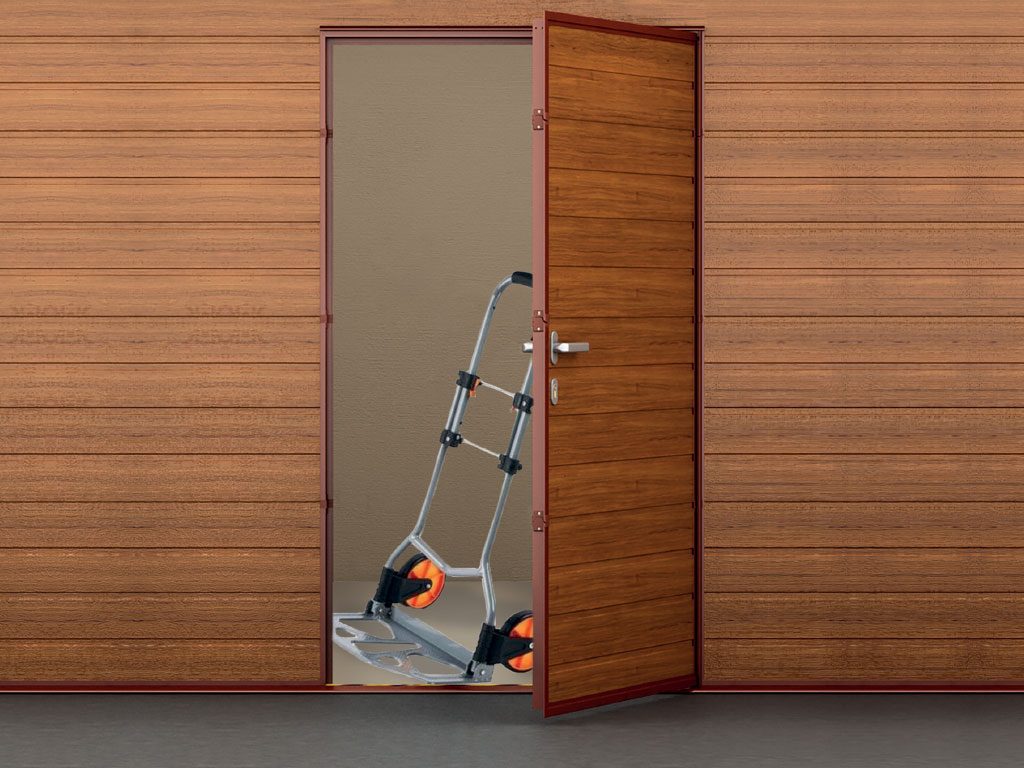

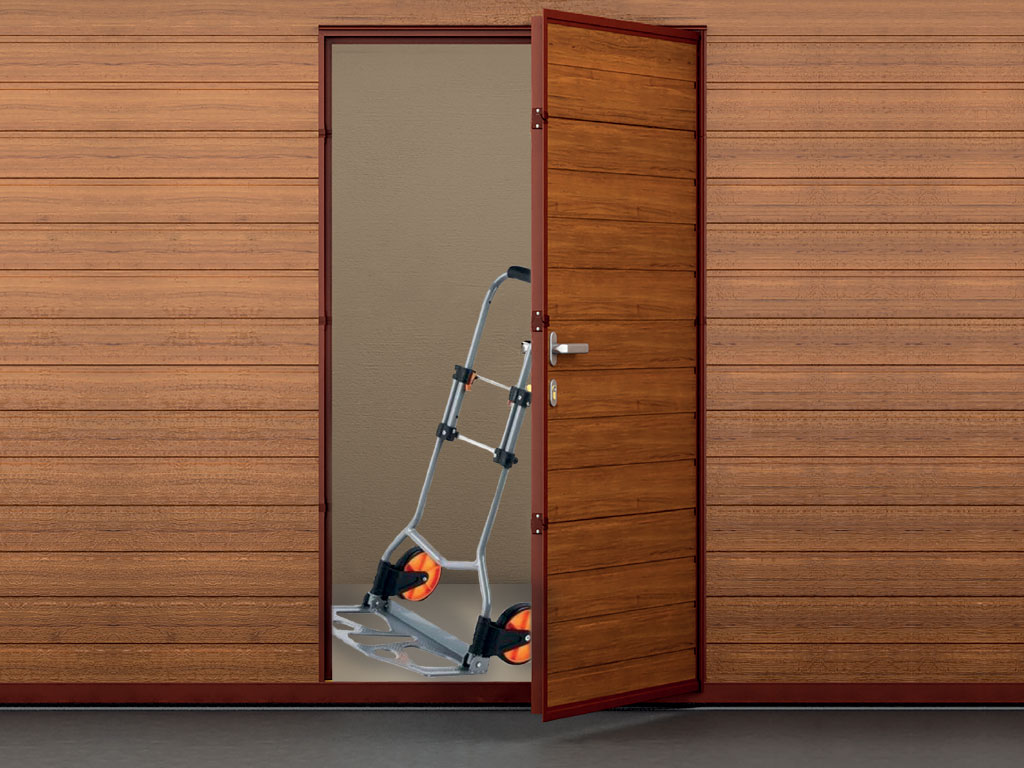

W panoramiczne bramy segmentowe DoorHan można wbudować furtkę, co pozwala na wejście do pomieszczenia bez otwierania bramy. Dzięki systemowi uszczelnień, w przypadku wbudowania furtki brama DoorHan nie traci swoich właściwości termoizolacyjnych. Wszystkie furtki wyposażone są w samozamykacz, który ułatwia korzystanie z nich.

Obszary aplikacji

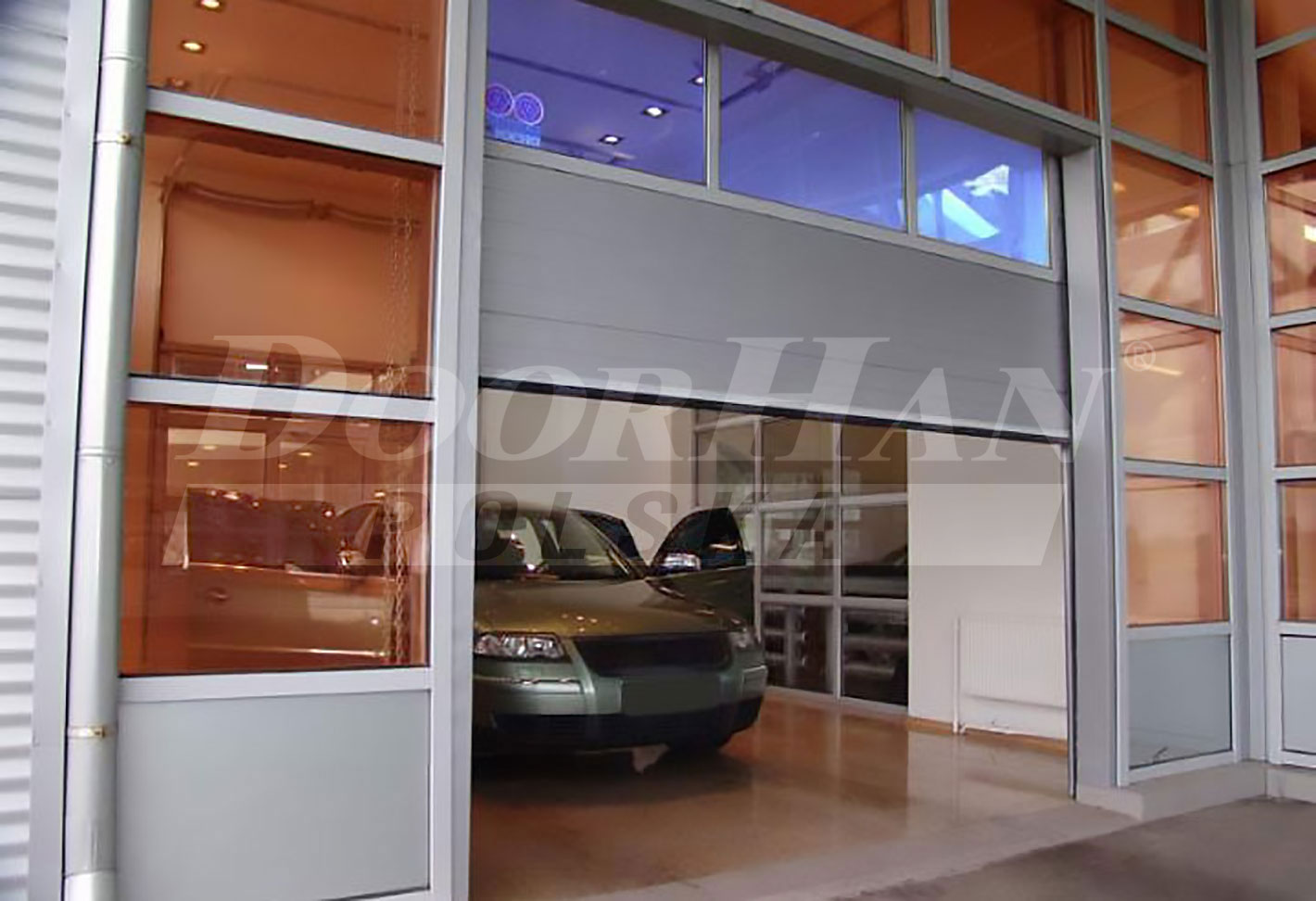

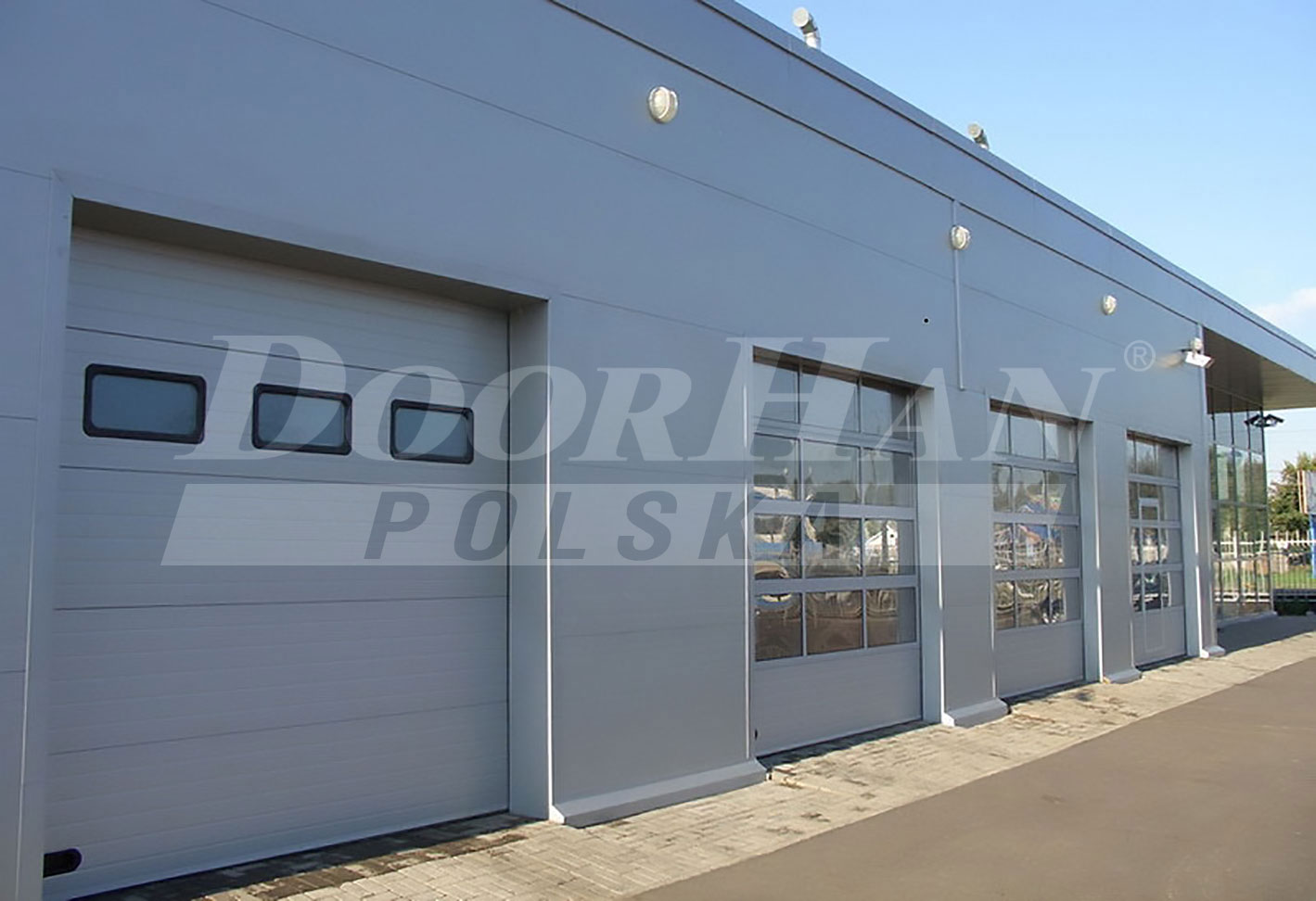

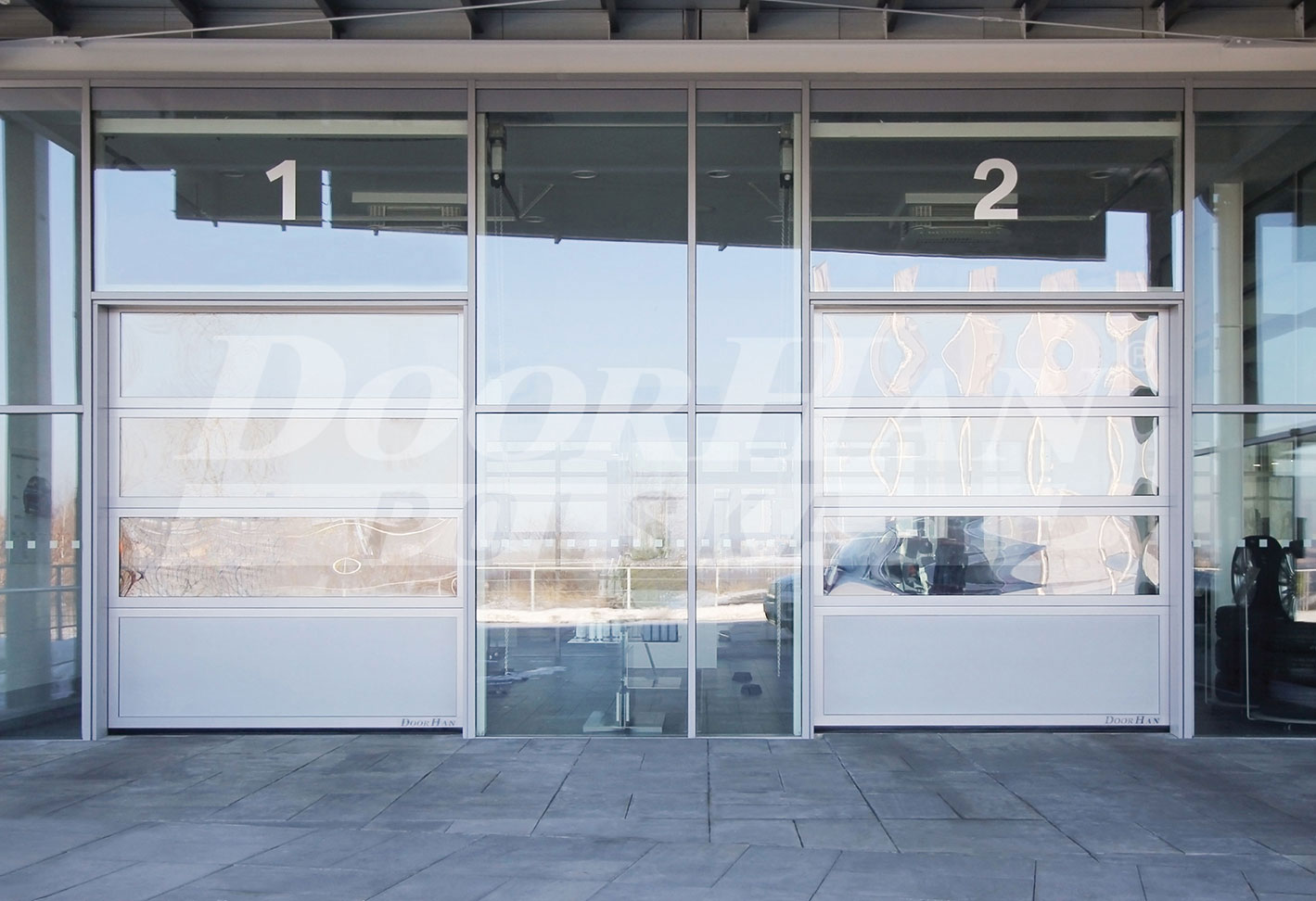

Wystawy samochodowe

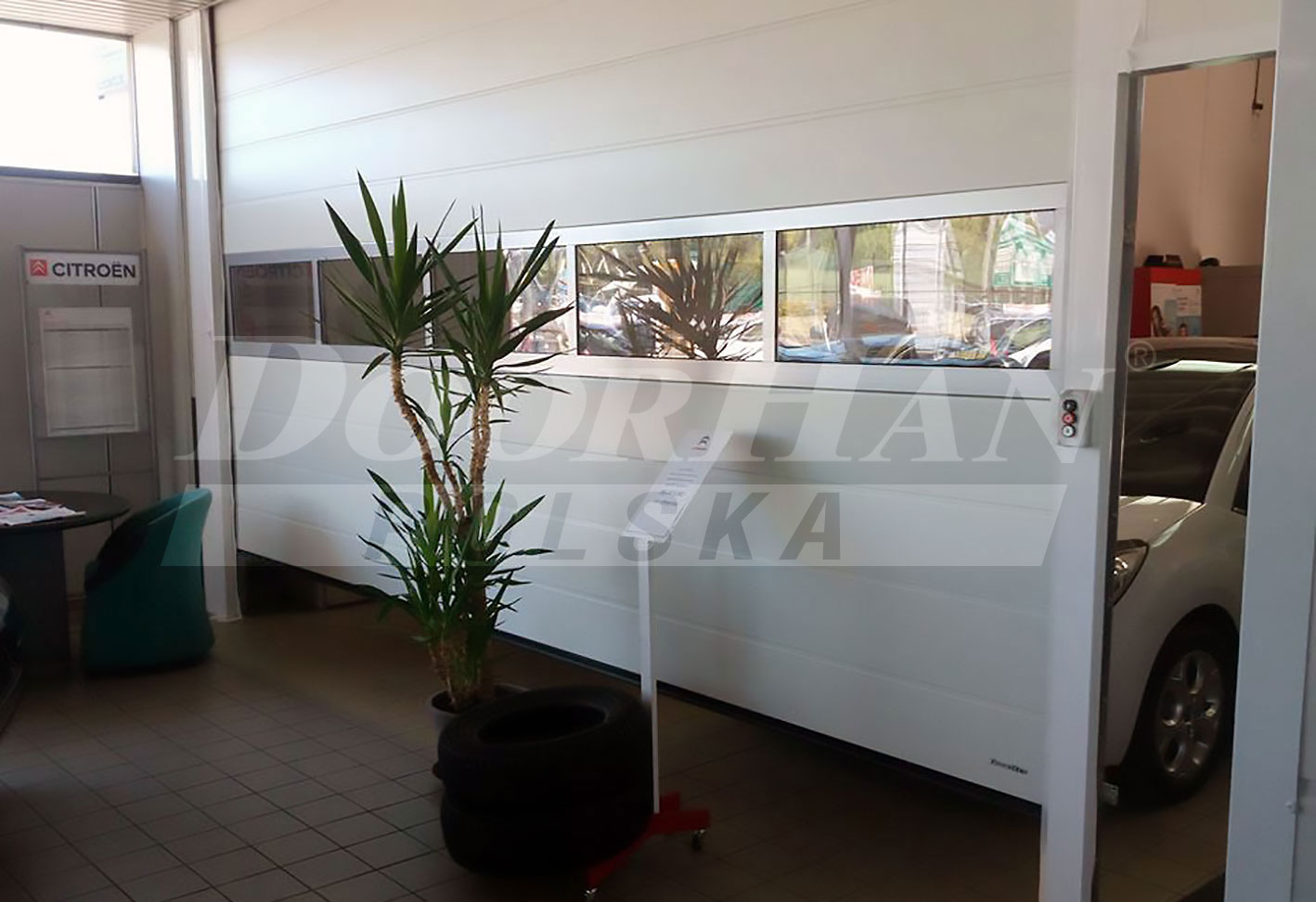

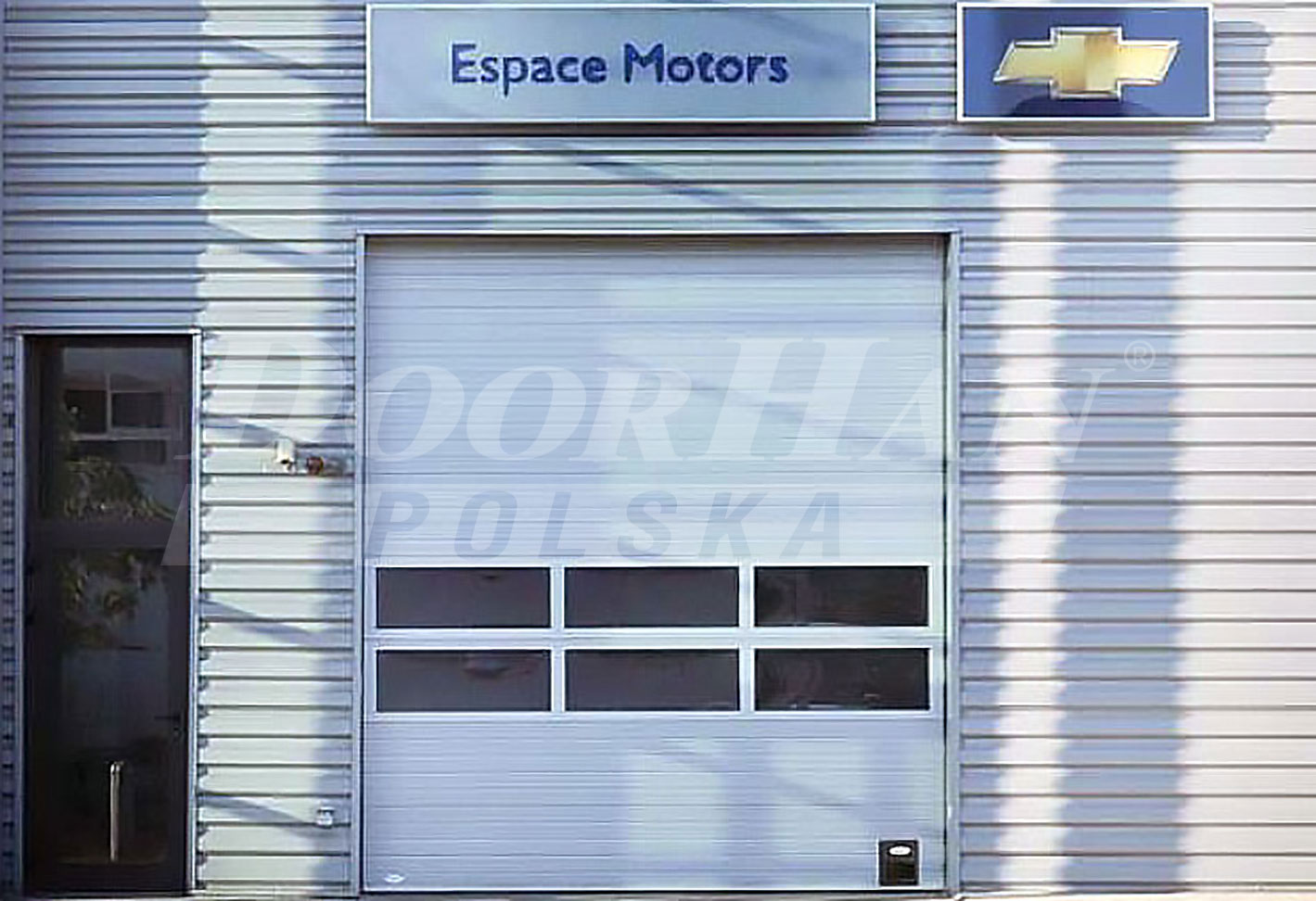

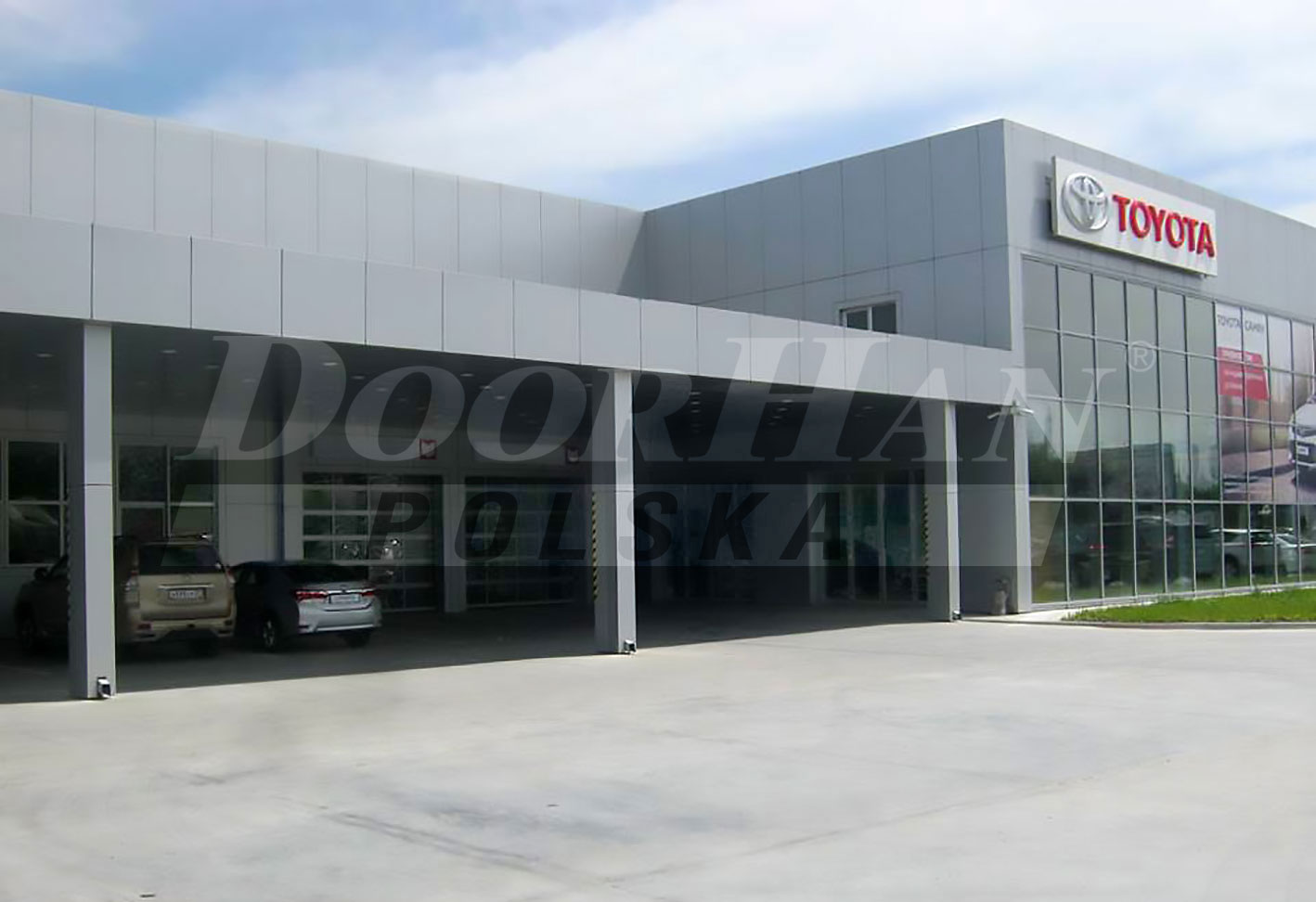

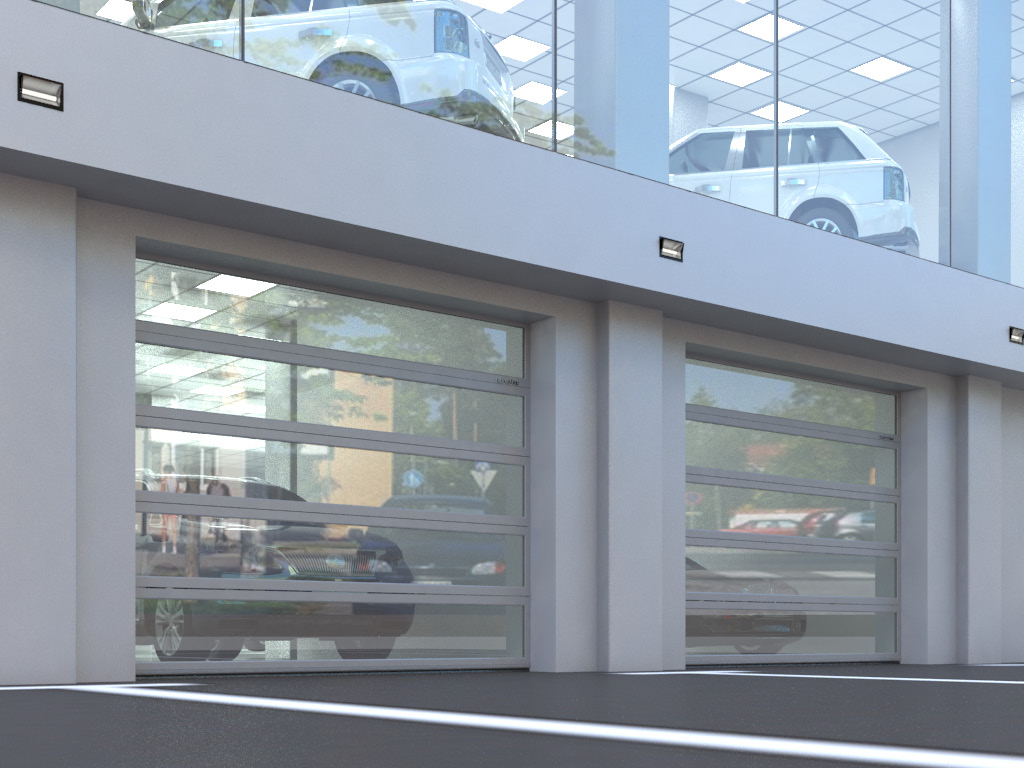

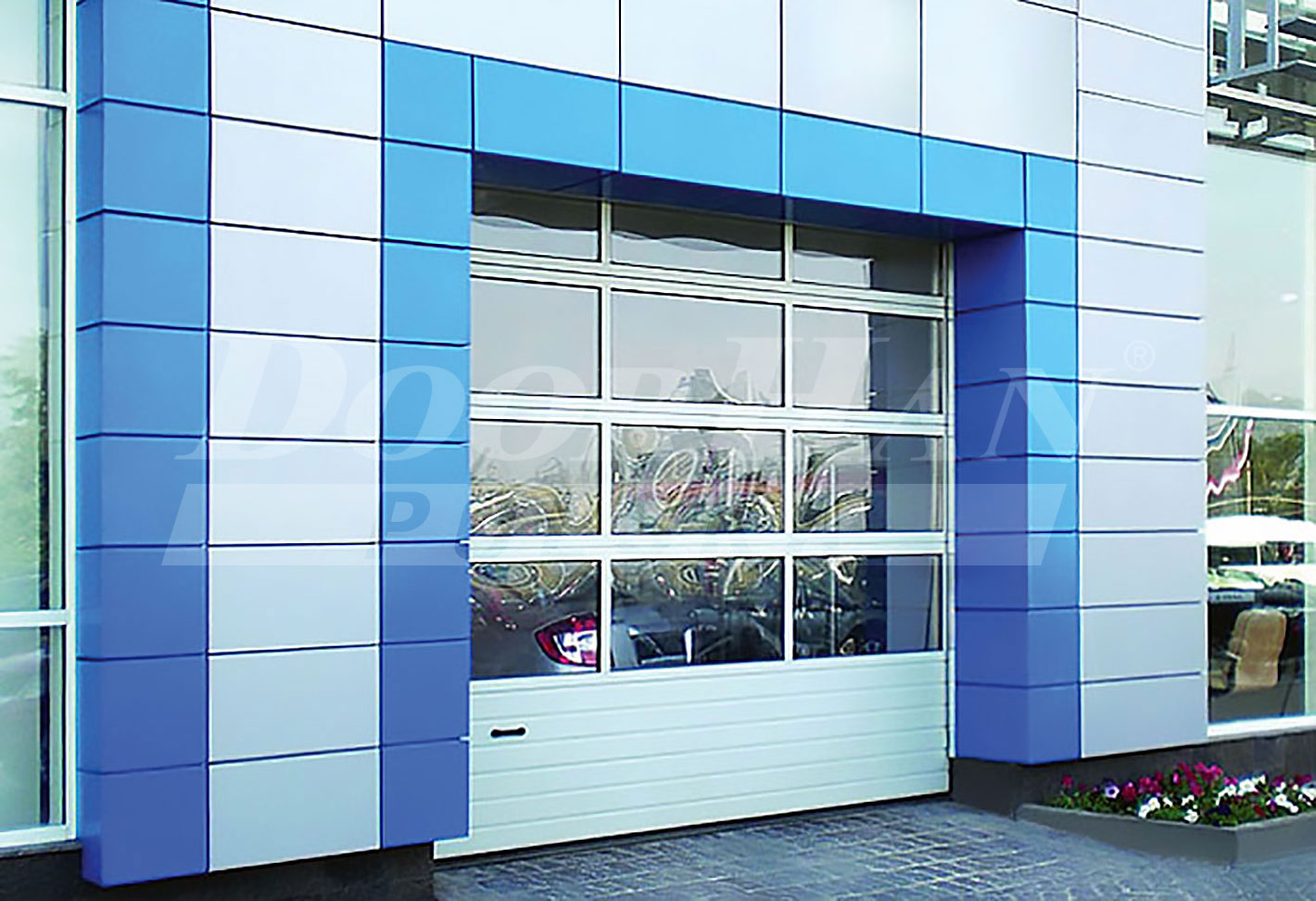

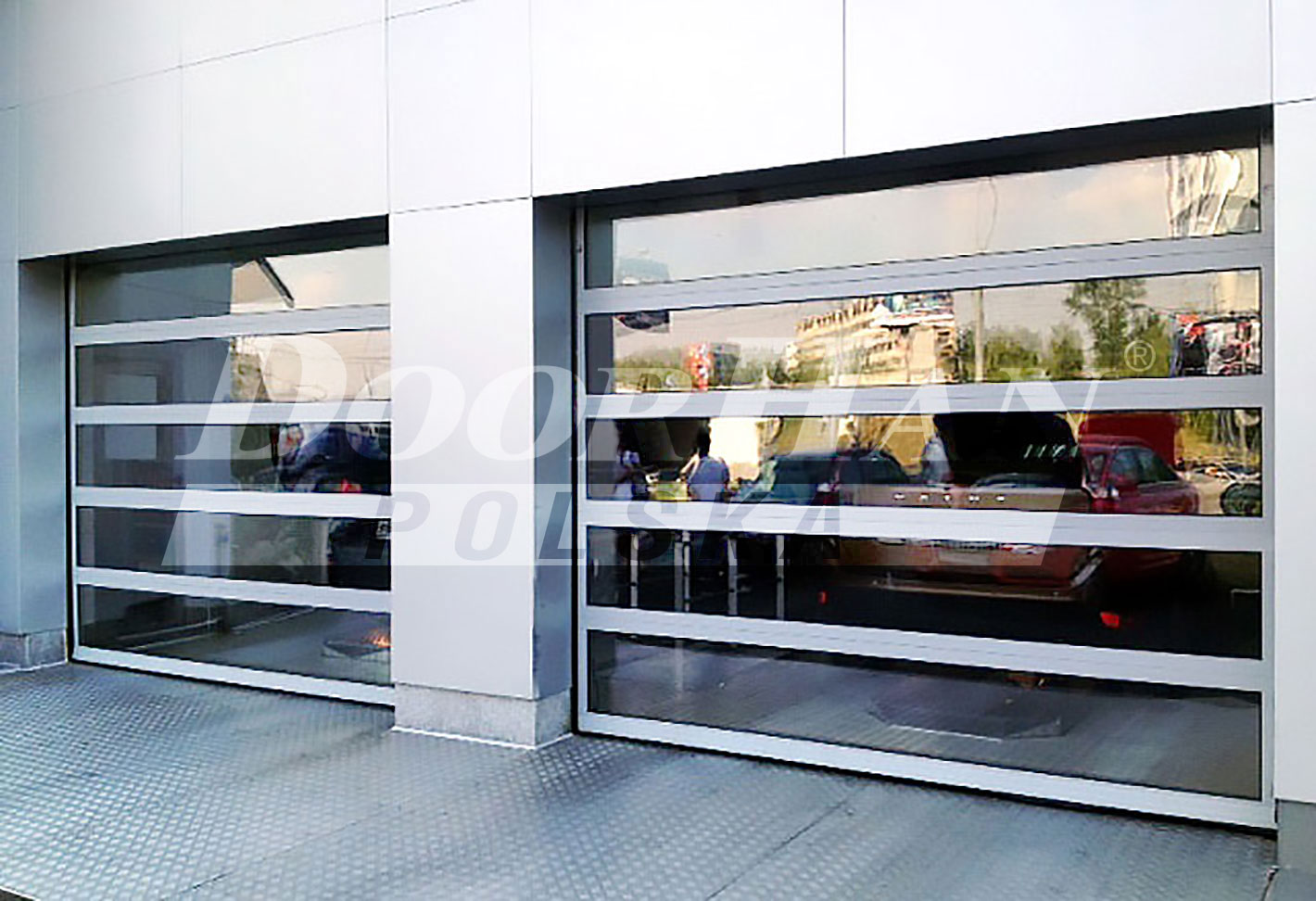

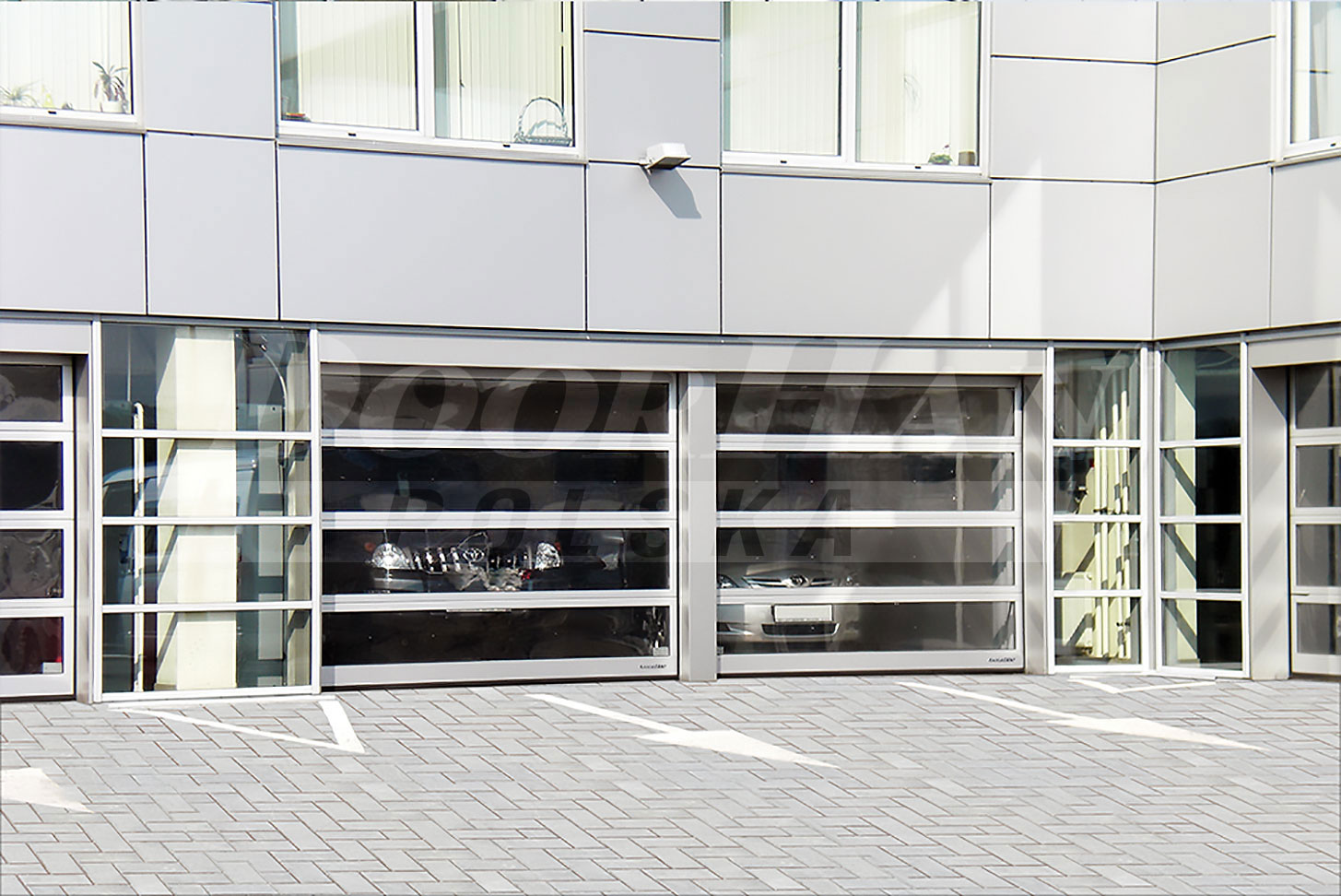

Brama przemysłowa ISD02 w salonie wystawowym samochodów

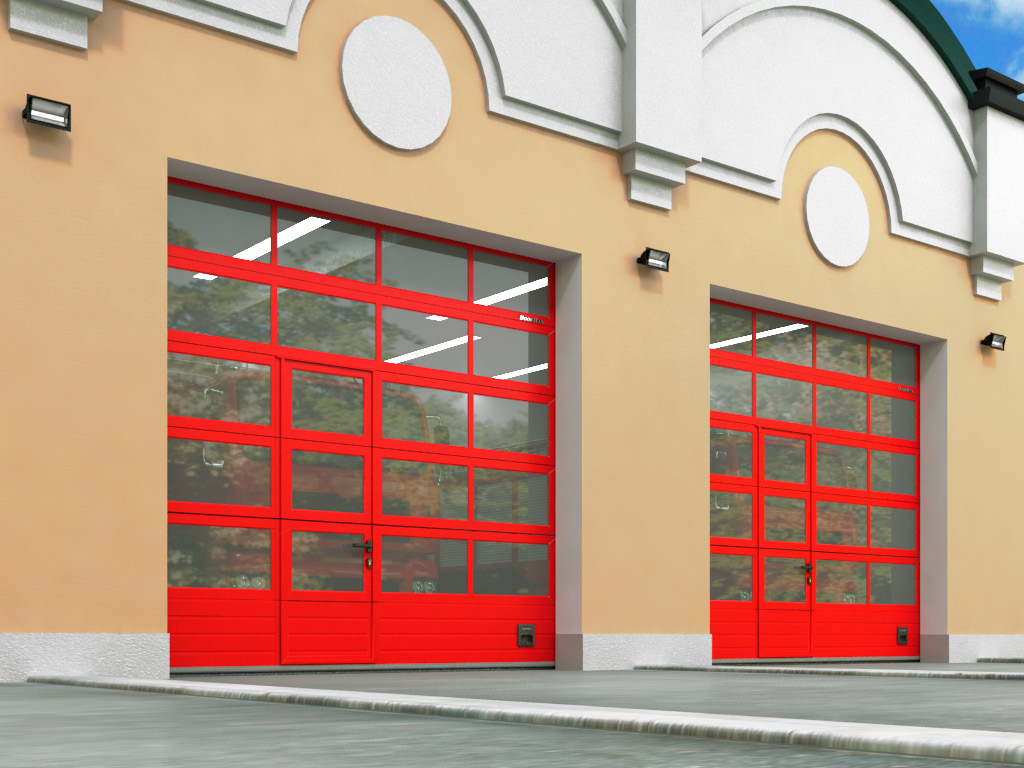

Jednostki przeciwpożarowe

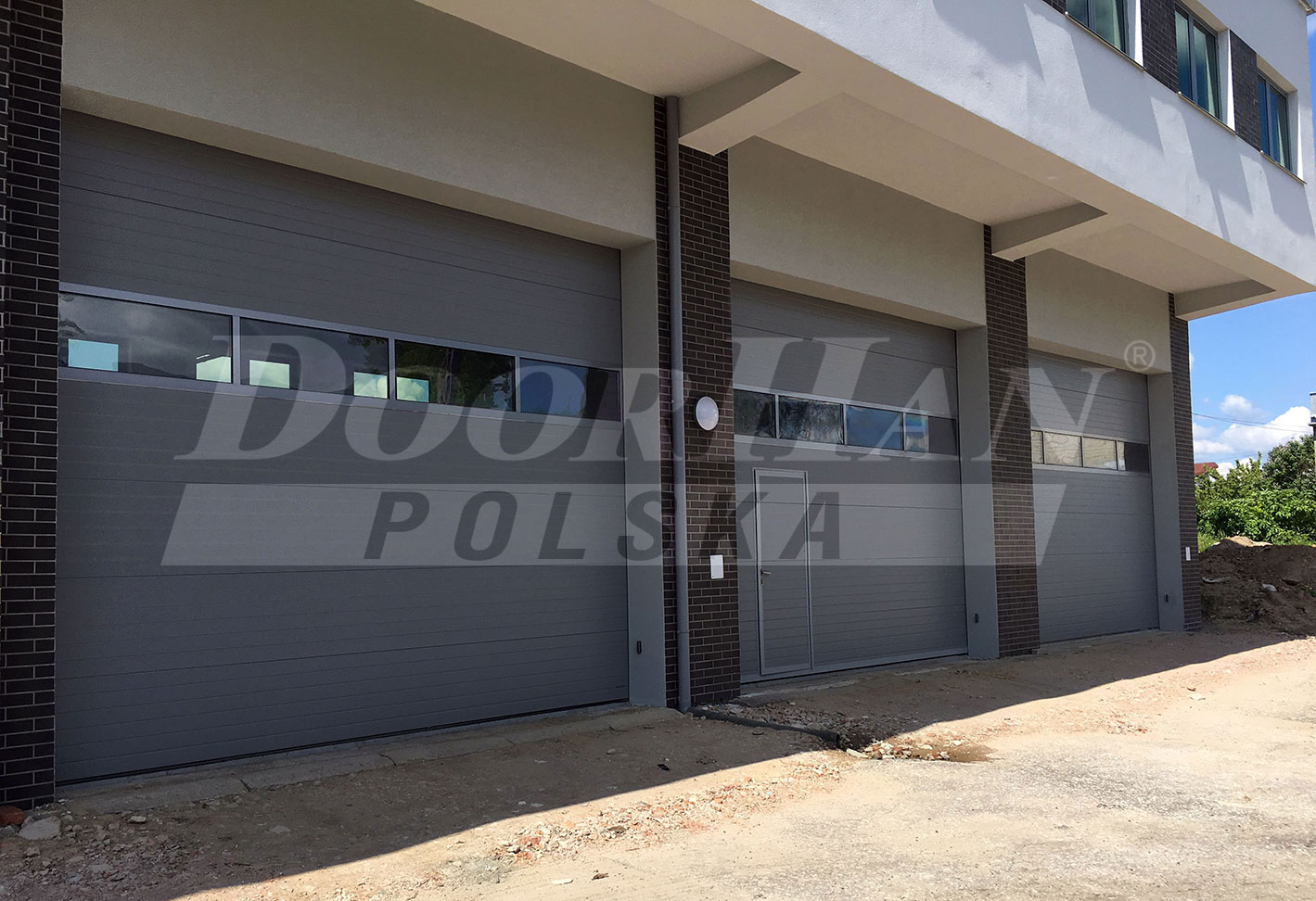

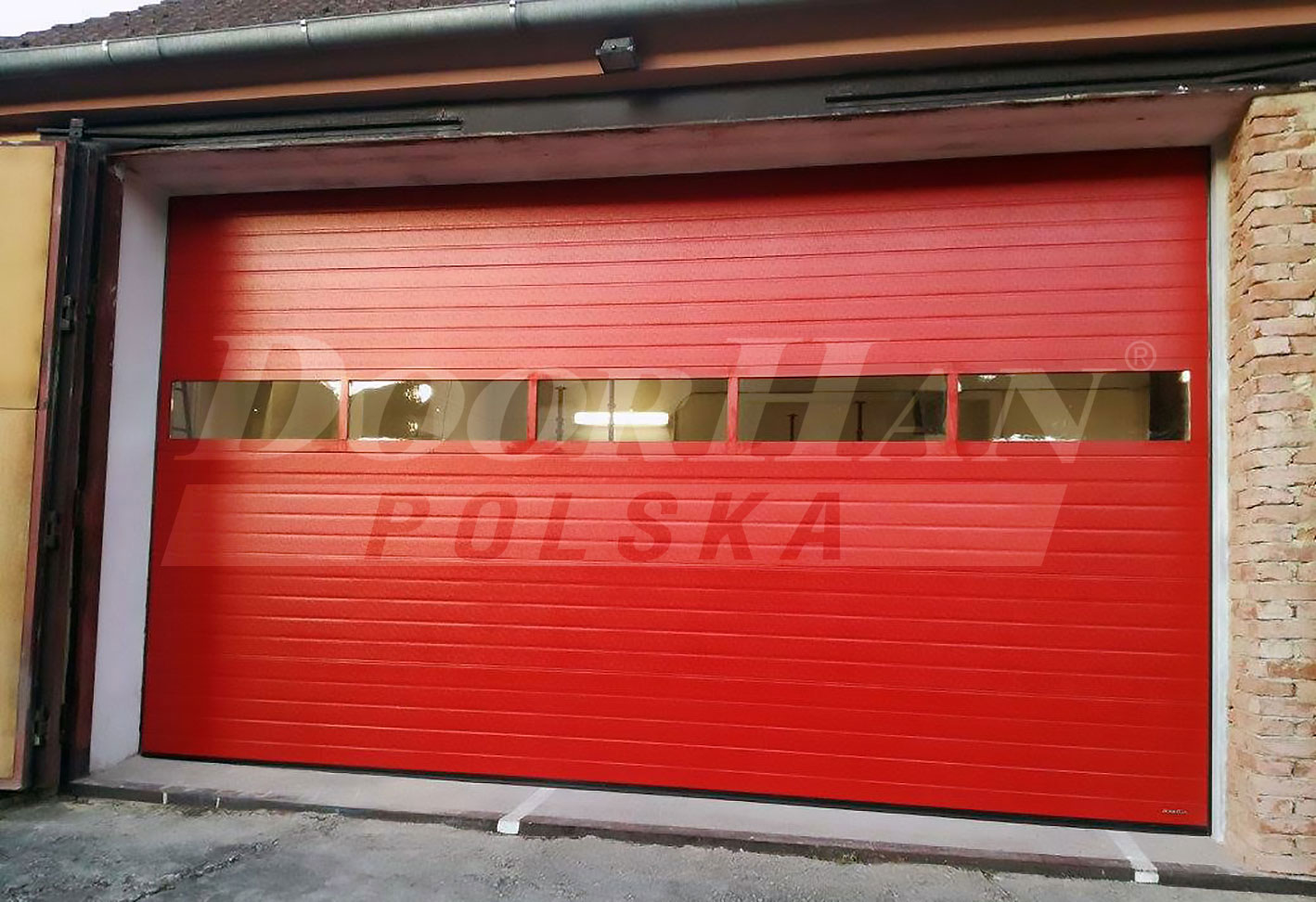

Brama przemysłowa ISD02 w jednostce przeciwpożarowej

Stacje paliw

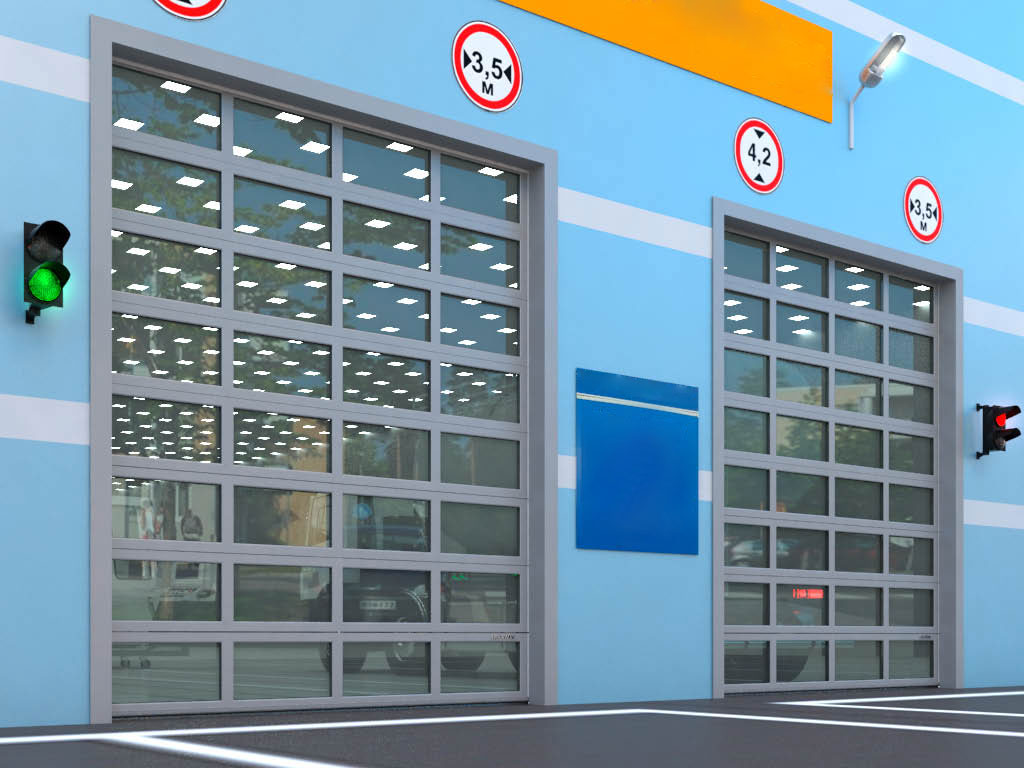

Brama przemysłowa ISD02 na stacji paliw

Zalety

Naprawdę ciepła brama,bez «mostka zimna»,niezawodne uszczelnienie na całym obwodzie,idealna do wszystkich strefach klimatycznych

Naprawdę ciepła brama,

Duży wybórwykonania połaci bramy,więcej niż 100 opcji w katalogu rozwiązań projektowych

Duży wybór

100% produkcji EuropejskiejBrama całkowicie wykonana w Europiedla Europejczyków

100% produkcji Europejskiej

Niezawodnaopracowana przez latakonstrukcja

Niezawodna

Design

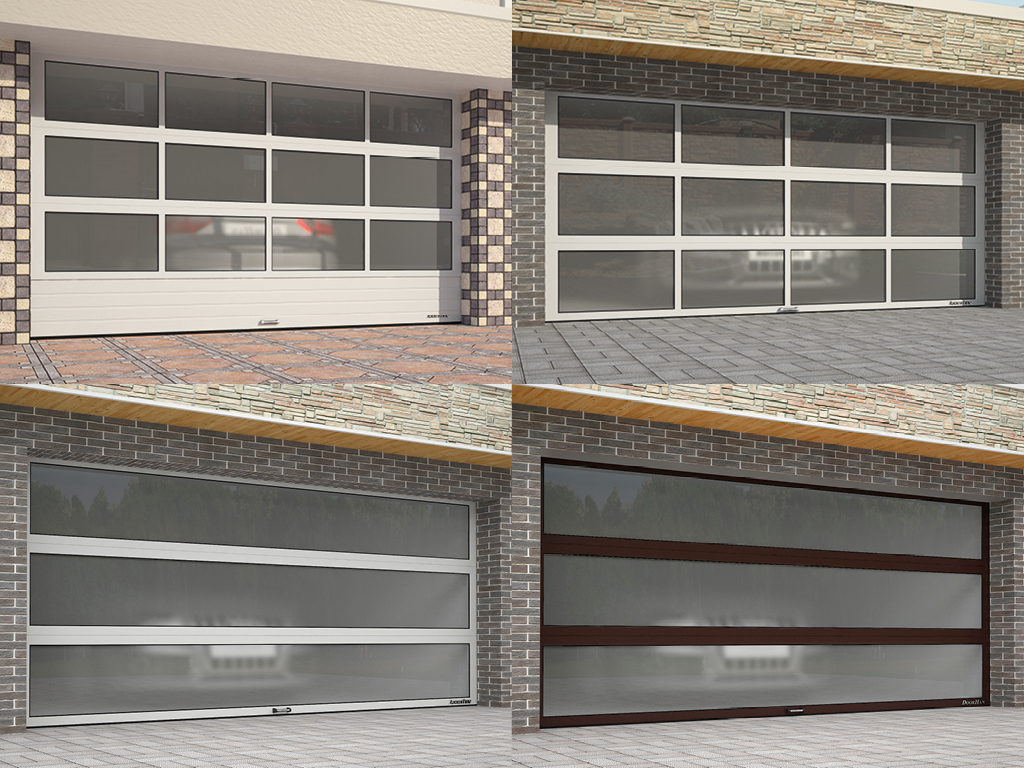

Warianty skrzydła bramy przemysłowej

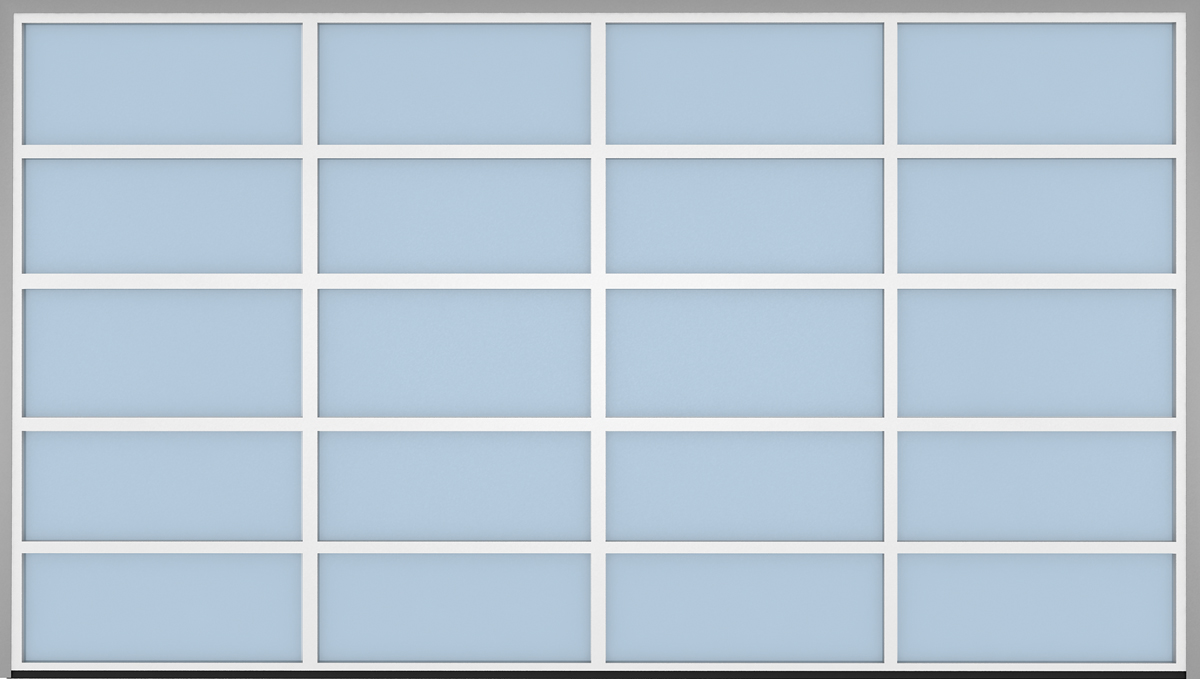

Bramy ze standardowym przeszkleniem
Bramy ze standardowym przeszkleniem

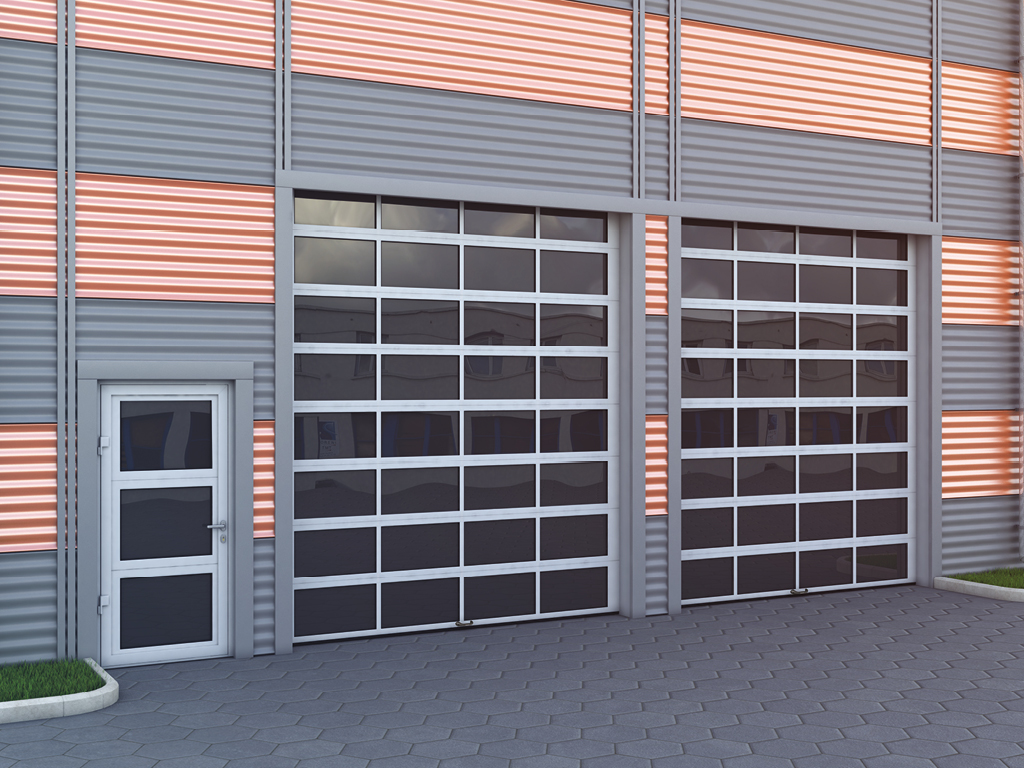

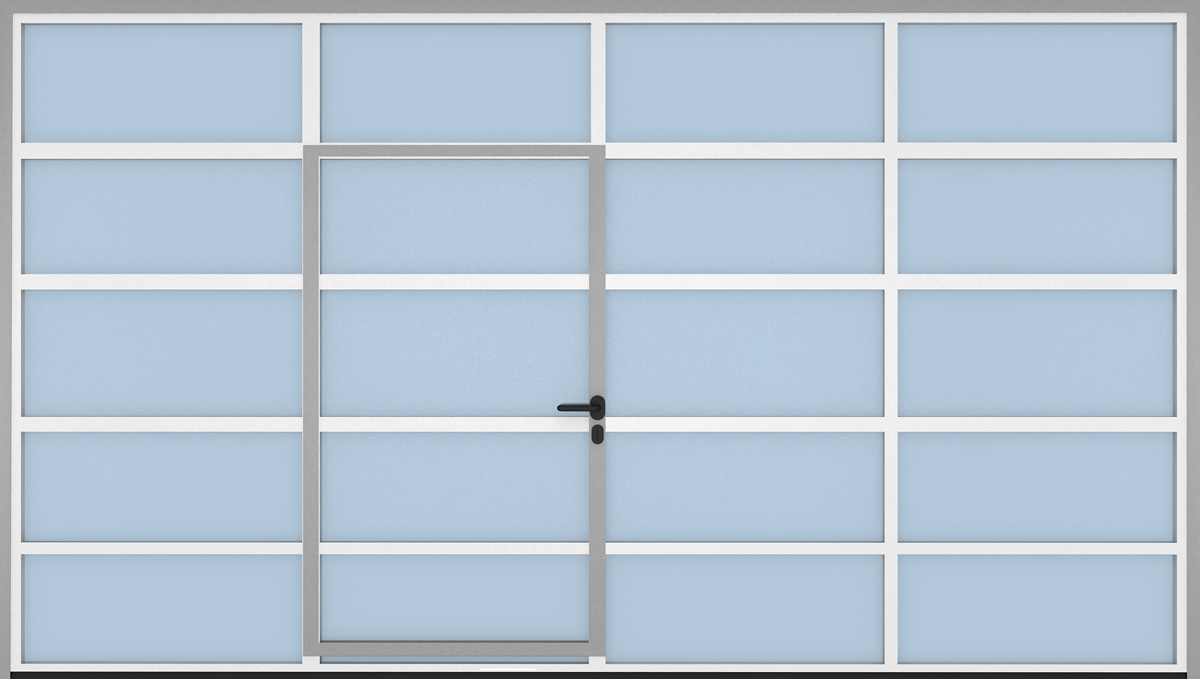

Brama przemysłowa ISD02 ze standardowym przeszkleniem i furtką
Bramy ze standardowym przeszkleniem z furtką

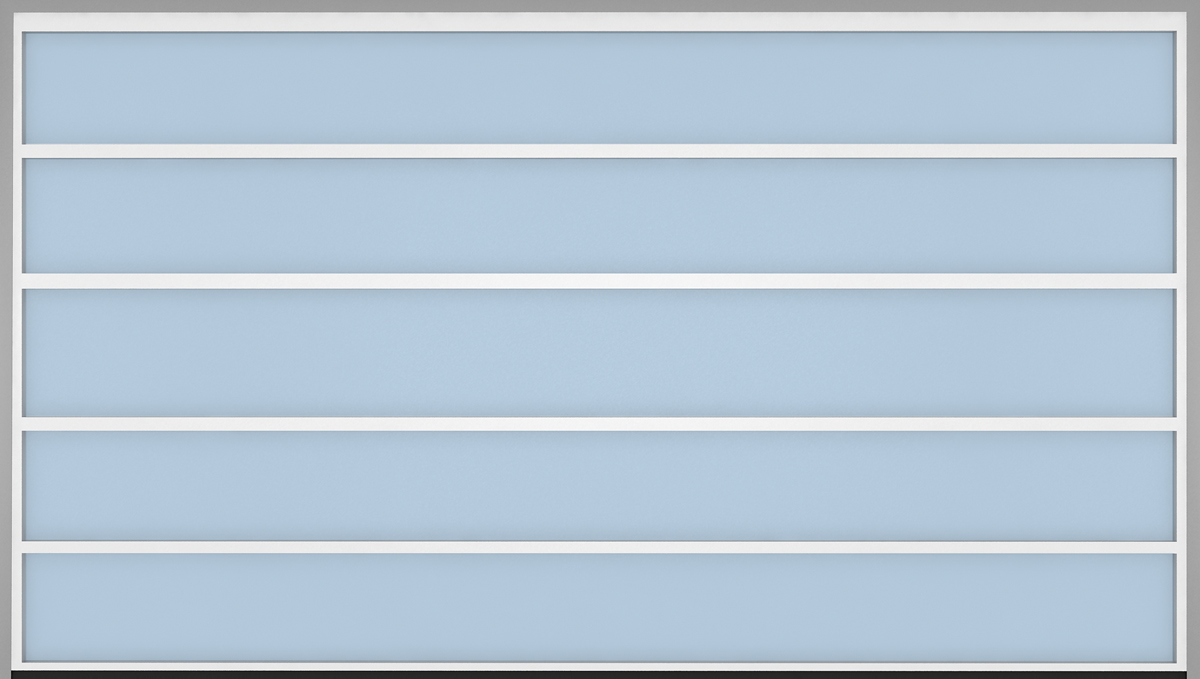

Brama przemysłowa ISD02 całkowicie przeszklona do szerokości 3000 mm
Bramy całkowicie przeszklone do szerokości 3000 mm

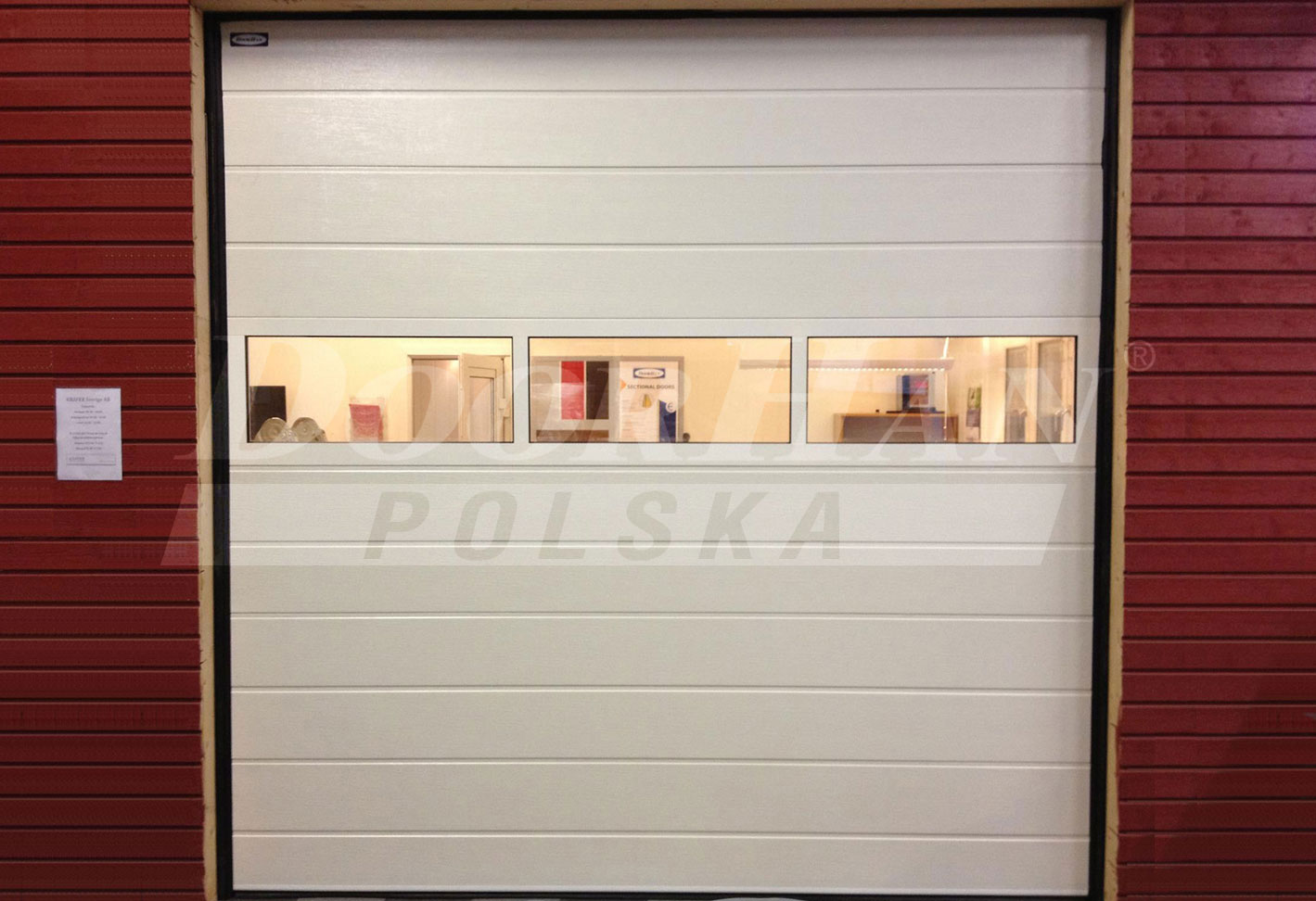

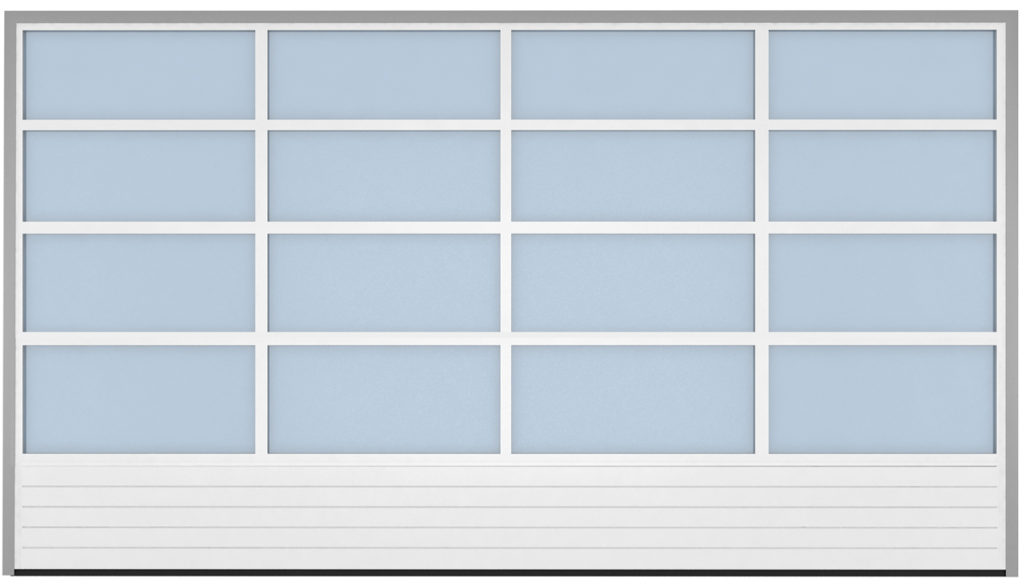

Bramy przeszklone częściowo
Bramy przeszklone częściowo

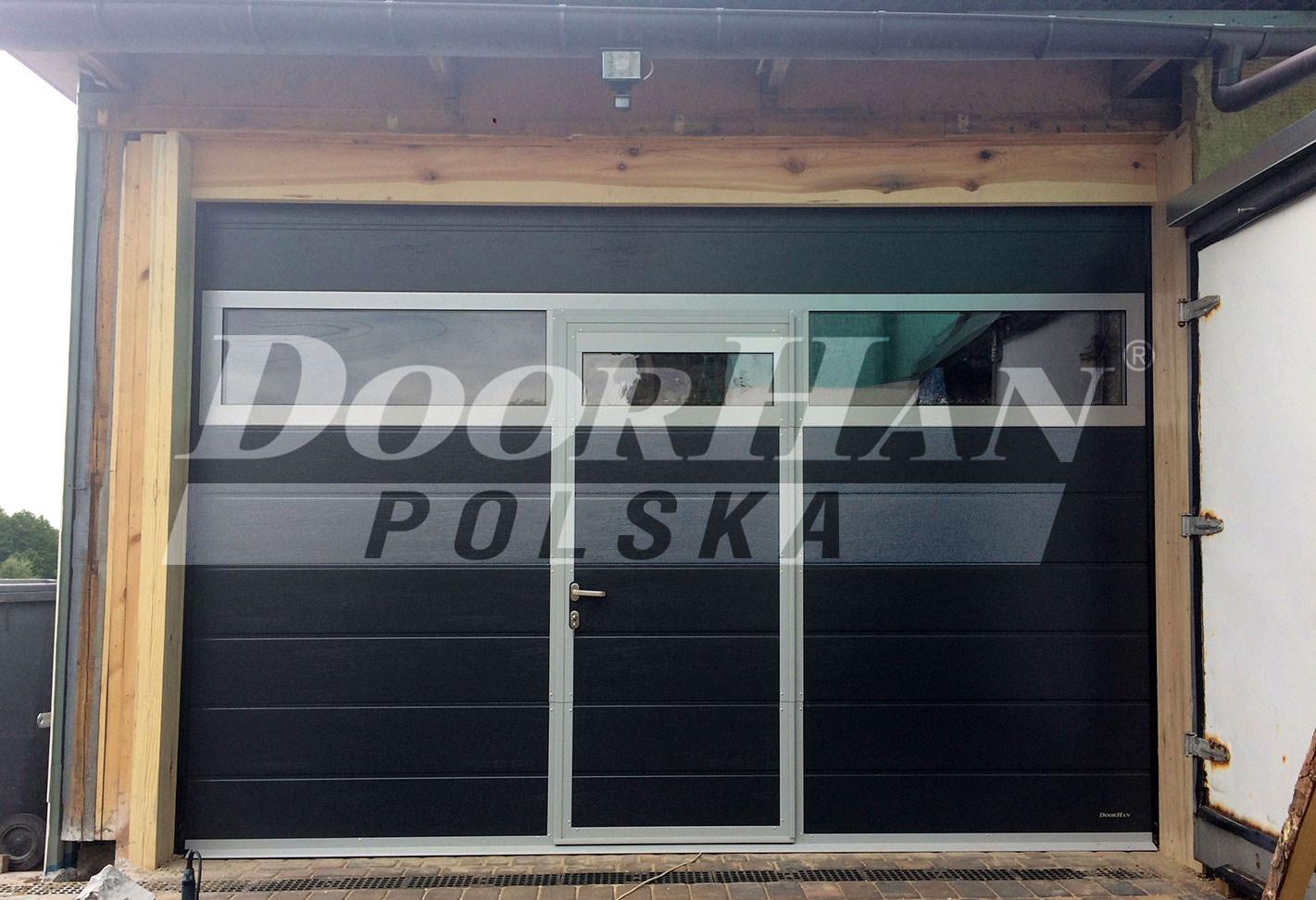

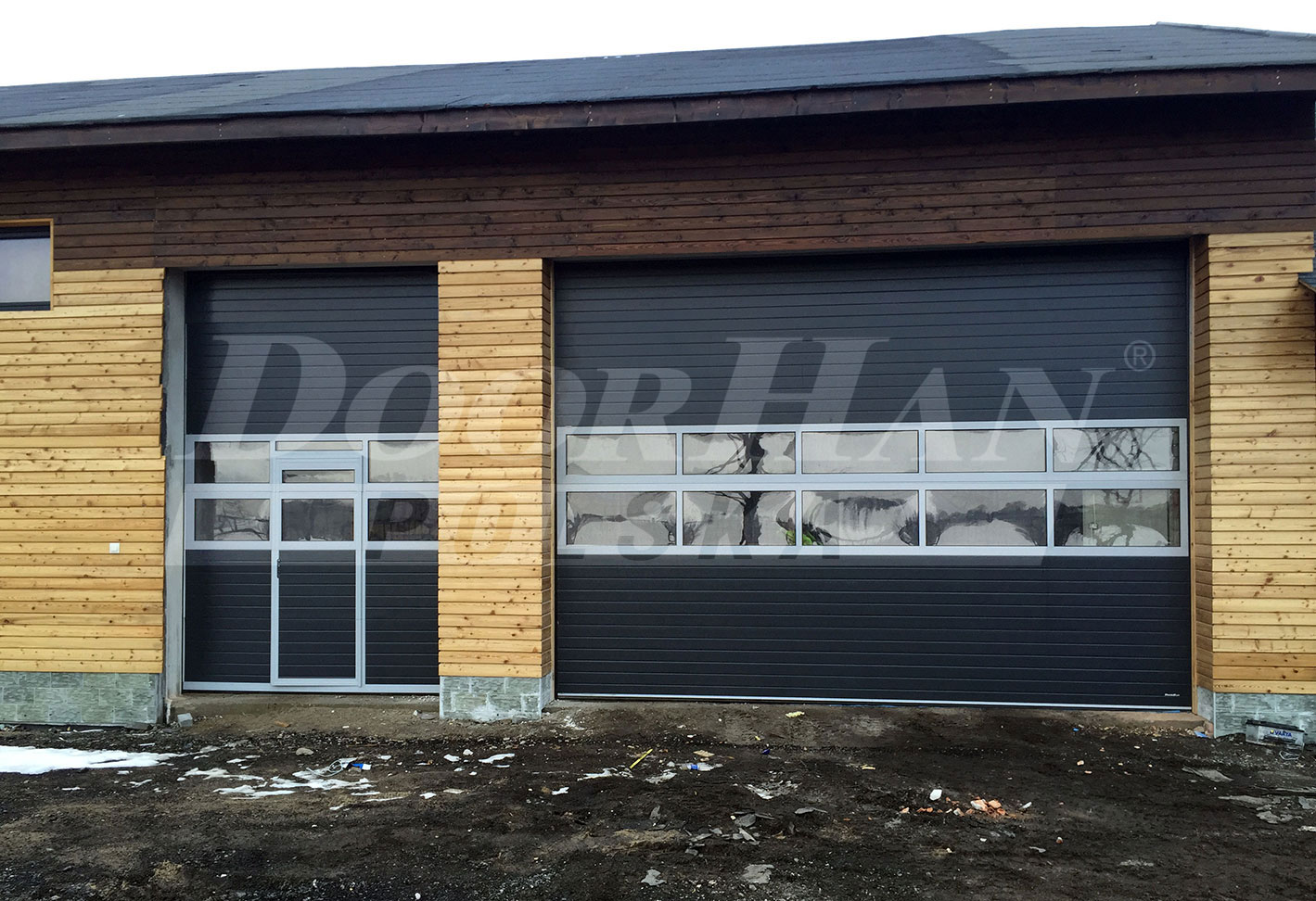

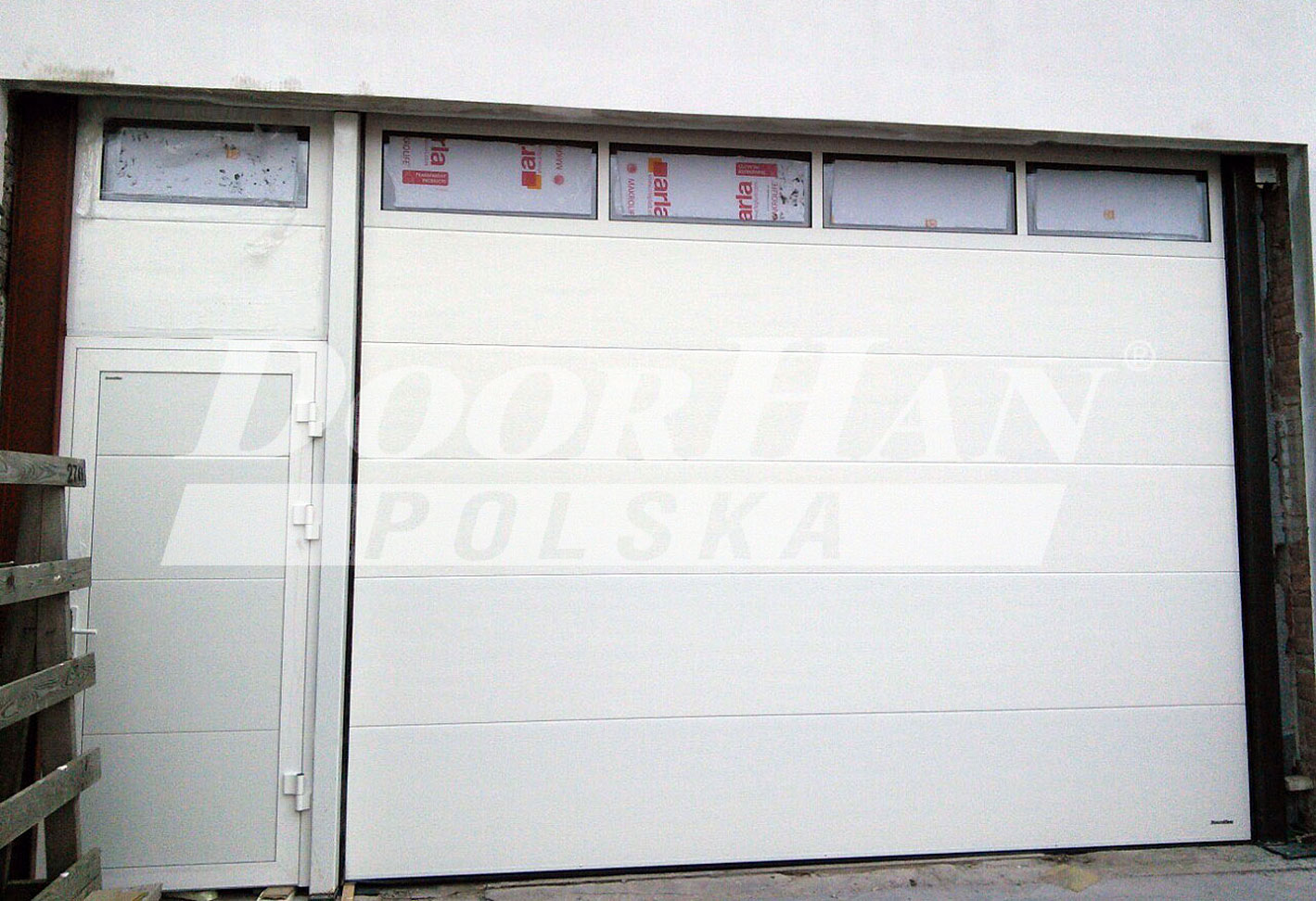

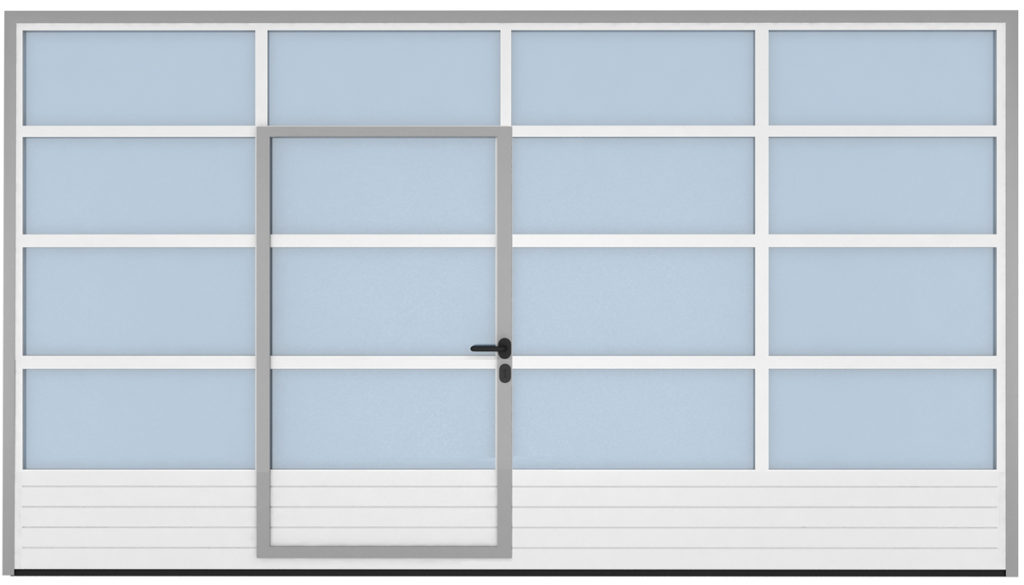

Brama przemysłowa ISD02 przeszklona częściowo z furtką
Bramy przeszklone częściowo z furtką

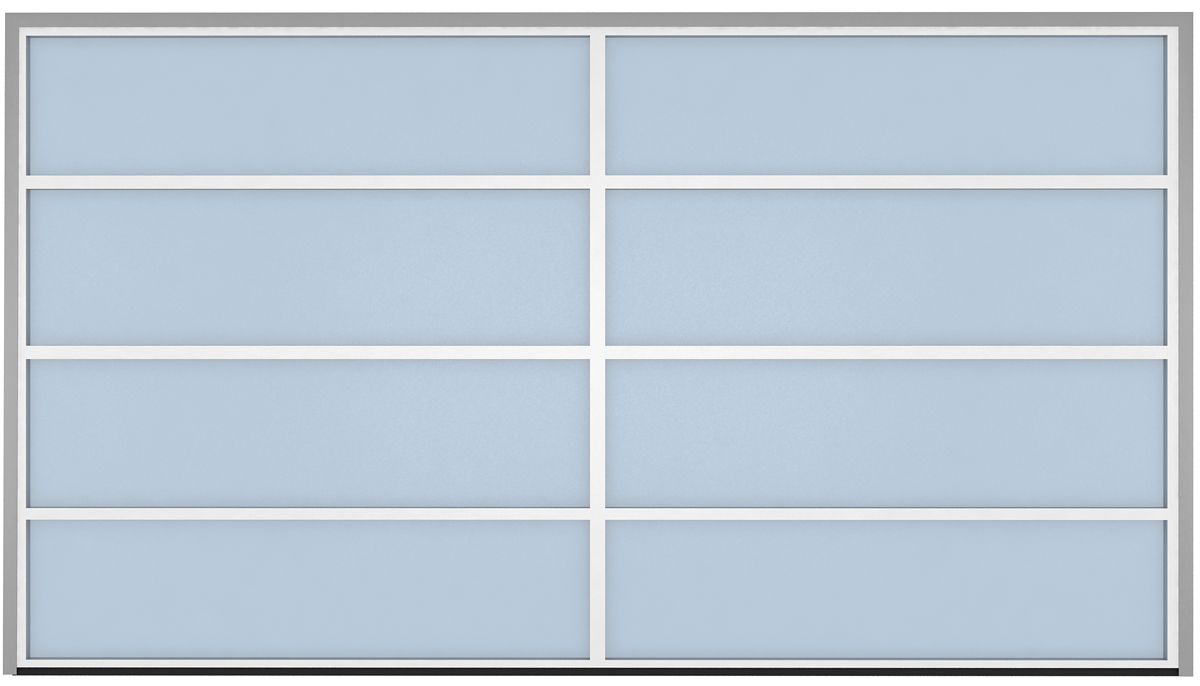

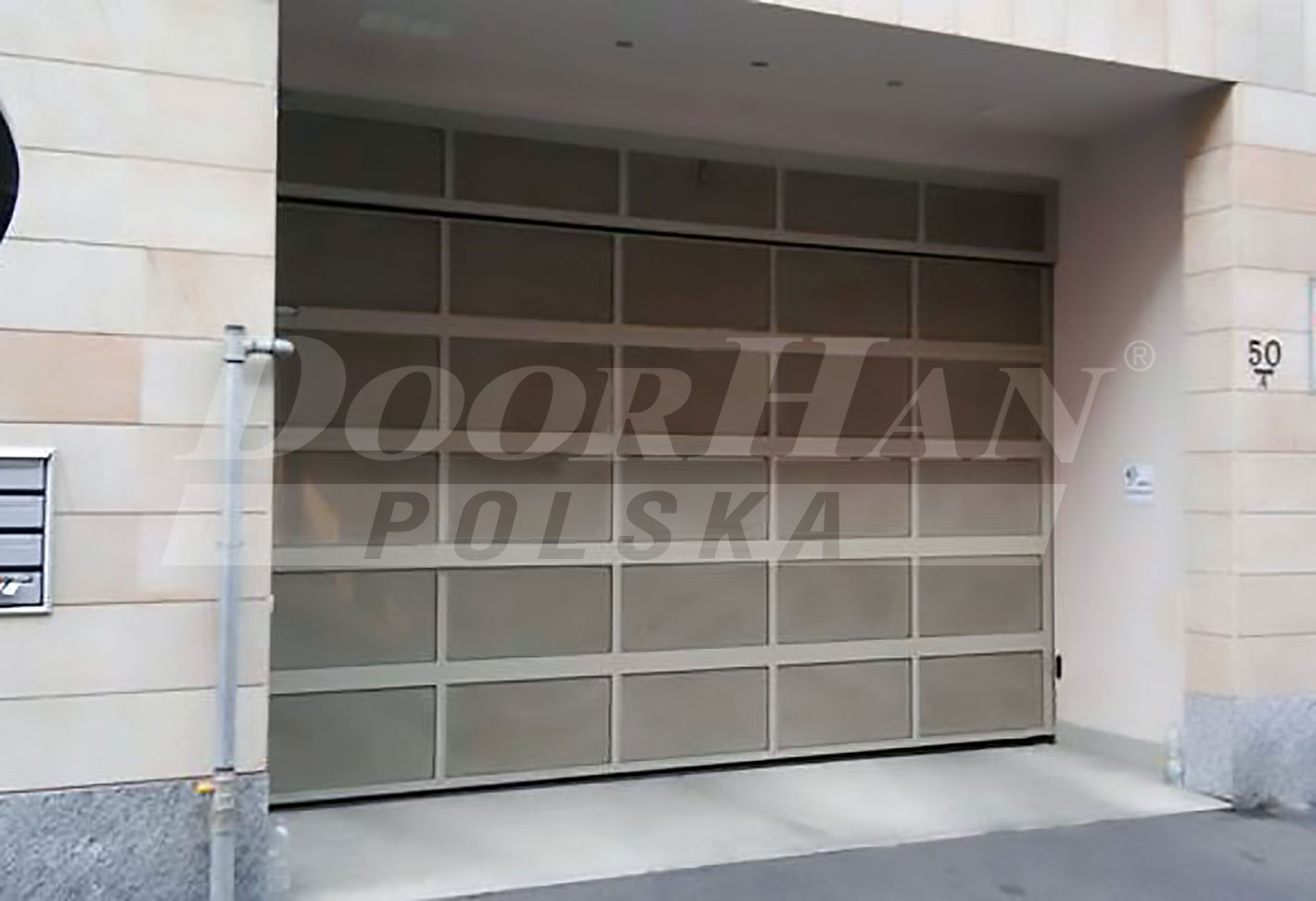

Brama przemysłowa ISD02 całkowicie przeszklona o szerokości 3000–6000 mm
Bramy całkowicie przeszklone o szerokości od 3000-6000 mm

Panele aluminiowe - rodzaje wypełnień

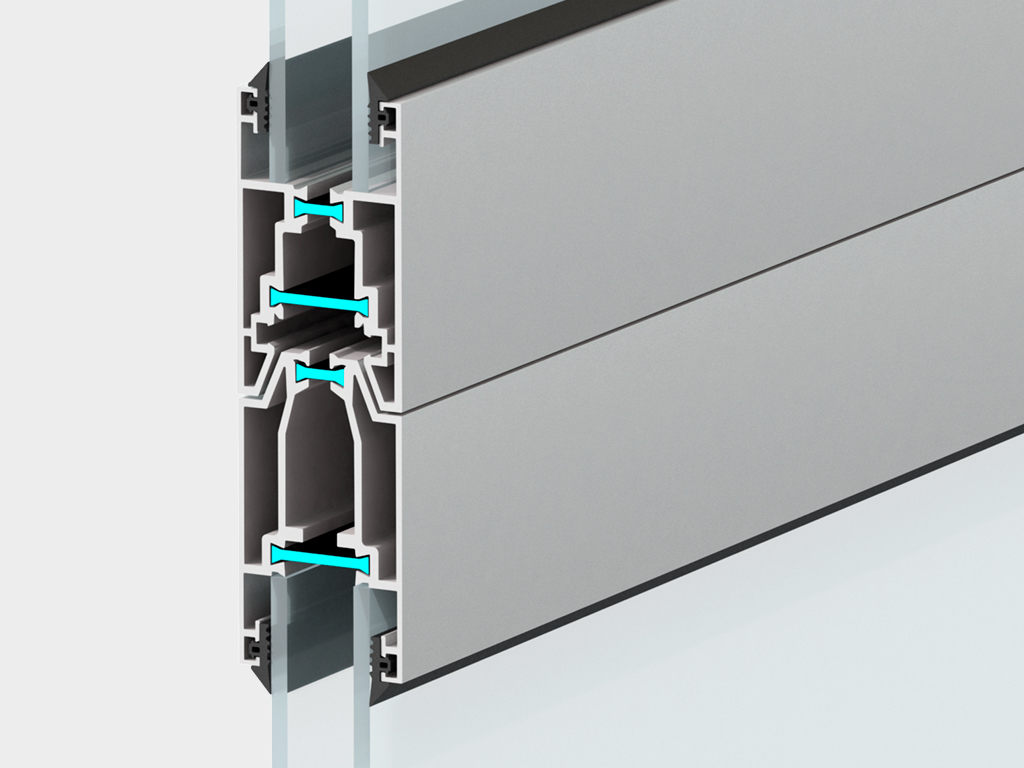

Przeszklone panele wykonane są ze specjalnych aluminiowych profili, które zapewniają taką samą stabilność jak standardowe panele bramowe ze stali i poliuretanu i mogą być łatwo łączone ze standardowymi panelami. Oferujemy bramy przemysłowe o standardowym przeszkleniu, pełnym przeszkleniu i przeszkleniu zespolonym.

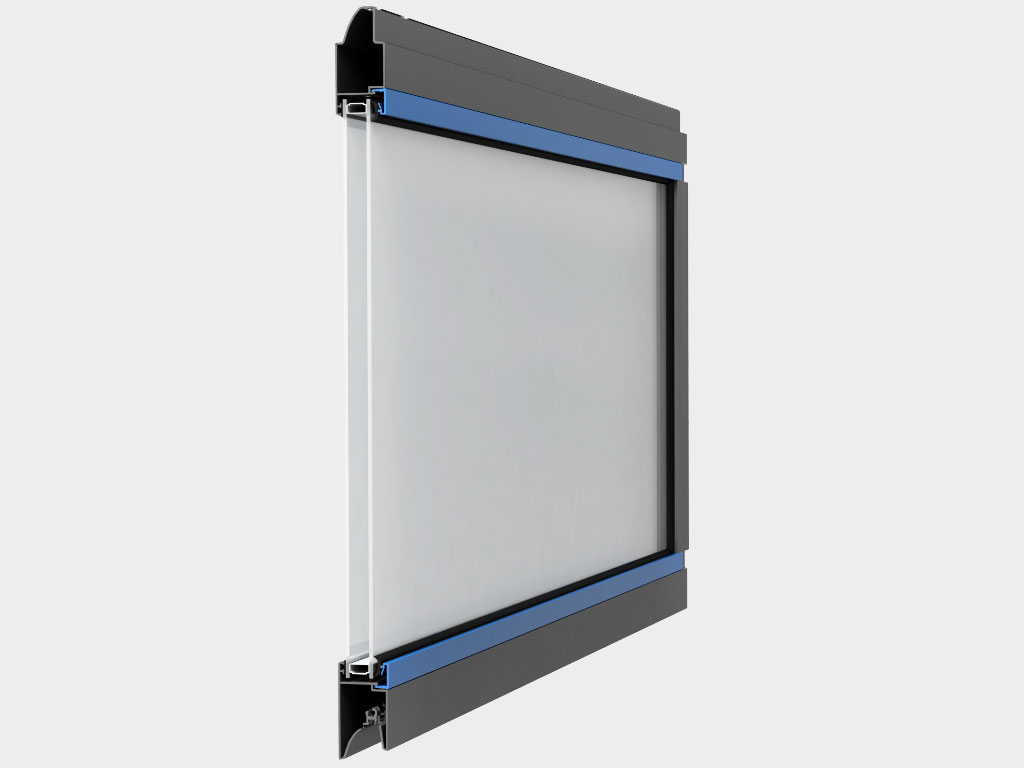

Panel panoramiczny z listwą przyszybową i jednokomorowym pleksiglasem lub poliwęglanem odpornym na uderzenia
Panel panoramiczny z listwą przyszybową i jednokomorowym pleksiglasem lub poliwęglanem odpornym na uderzenia

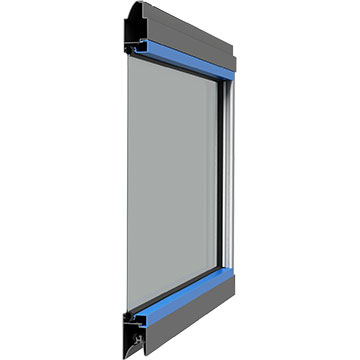

Aluminiowy panel panoramiczny z pojedynczym przeszkleniem – brama ISD02
Panel panoramiczny z jedną warstwą pleksiglasu albo poliwęglanu odpornego na uderzenia. Oszklone z wykorzystaniem listwy

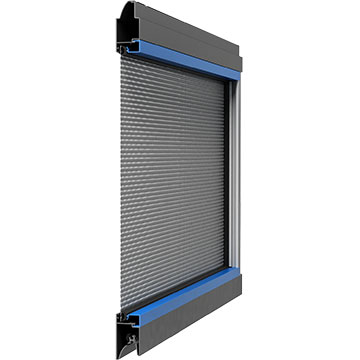

Panel panoramiczny ISD02 z listwą przyszybową i aluminiową kratką wentylacyjną
Panel panoramiczny z listwą przyszybową i wentylacyjną kratką aluminiową

Właściwości paneli aluminiowych

– W przypadku bram przemysłowych o szerokości od 4500 do 6000 mm, szerokość jednej przegrody może wynosić do 900 mm.
– Bramy przemysłowe z panelami aluminiowymi standardowo mogą być produkowane z drzwiami przejściowymi o szerokości od 600 do 1500 mm i wysokości od 1100 do 2500 mm.
– Maksymalna szerokość - do 6000 mm
– Dostępna wysokość - od 370 do 650 mm
– Standarowy kolor ramy aluminiowej - srebrny

Panele warstwowe - typy powierzchni

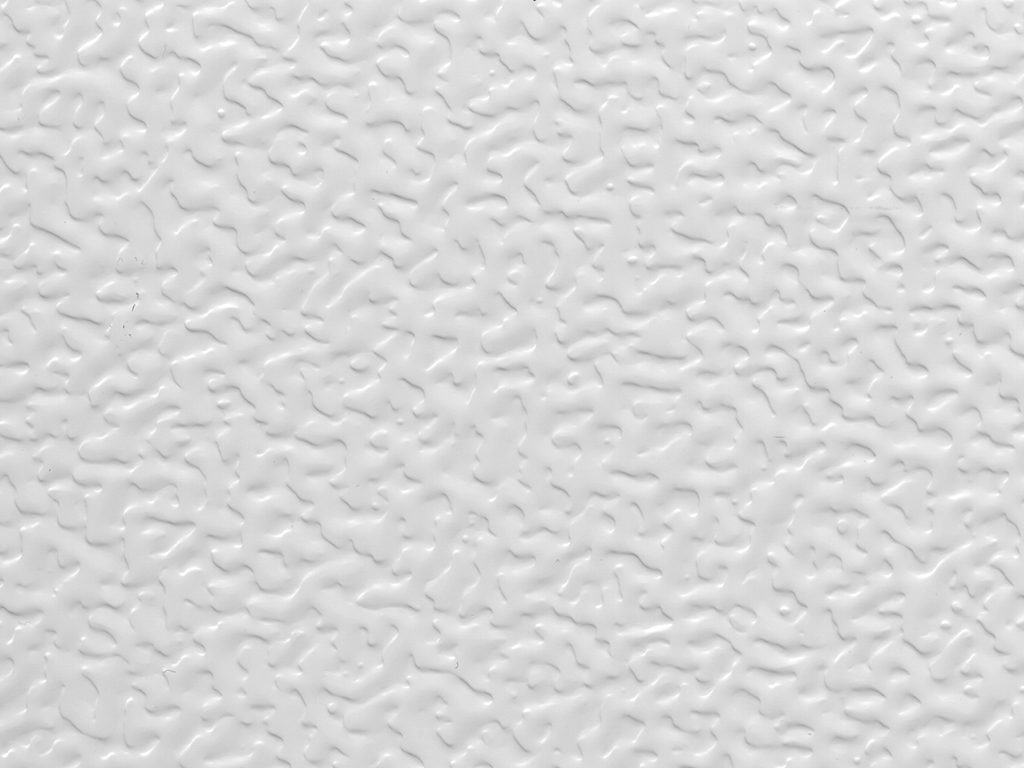

Stucco
Stucco

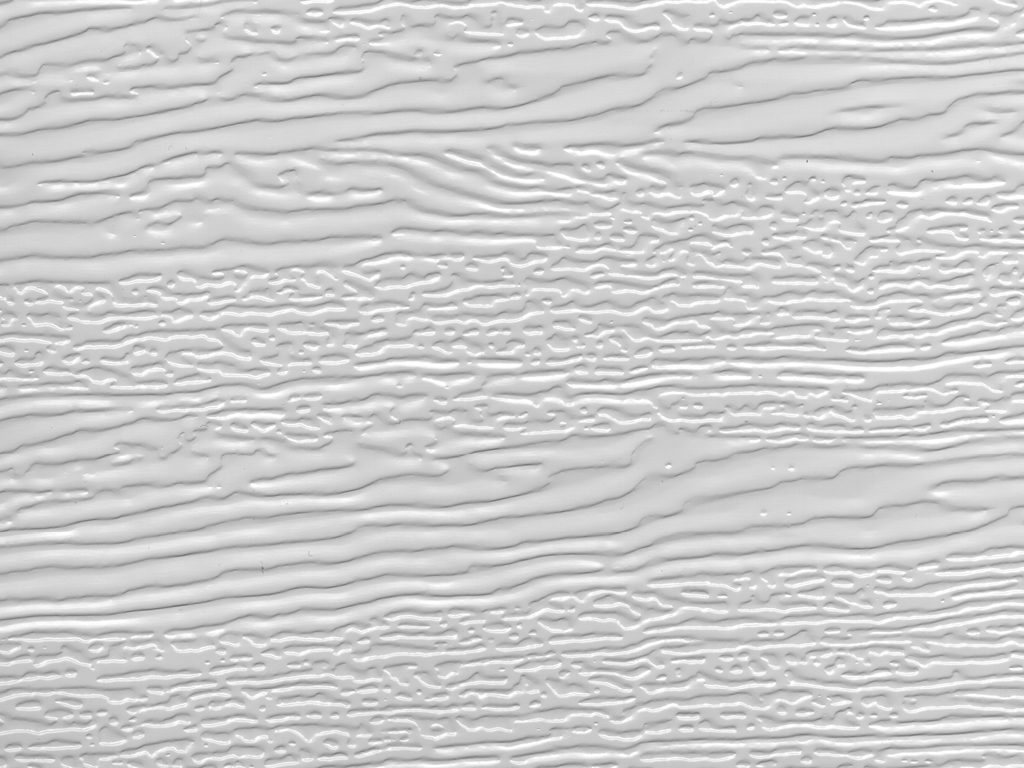

Panel warstwowy bramy ISD02 – powierzchnia Woodgrain
Woodgrian
Panel warstwowy bramy ISD02 – powierzchnia gładka
Gładka

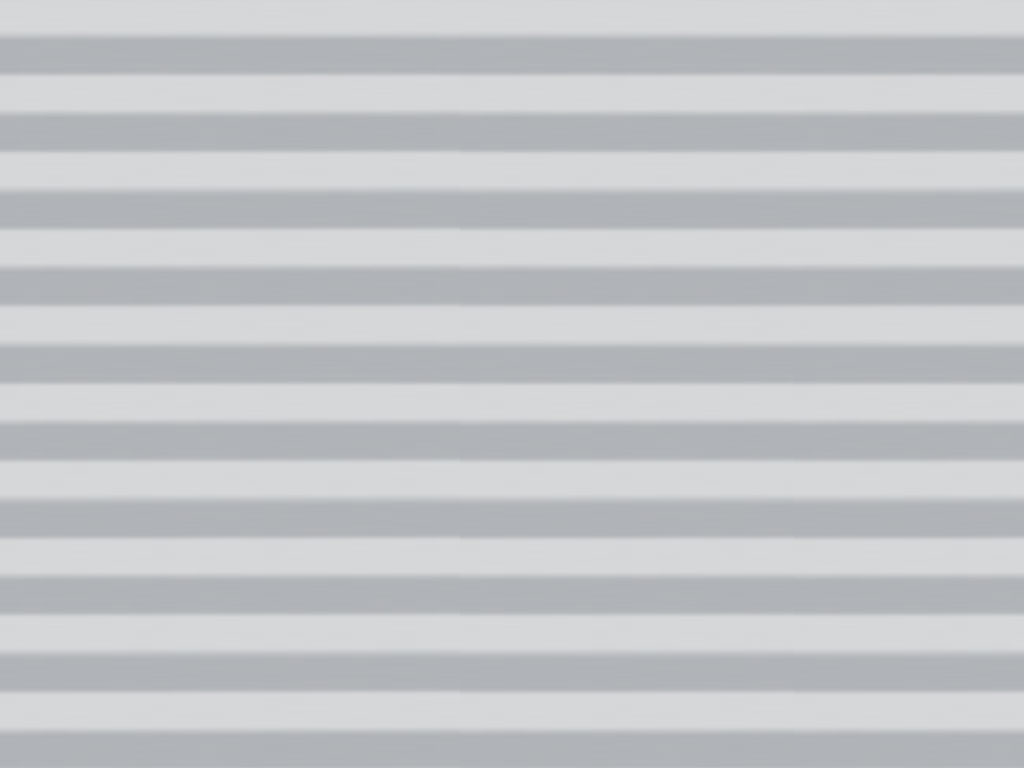

Panel warstwowy bramy ISD02 – powierzchnia Microrib
Microrib

Panele warstwowe - rodzaje przetłoczeń

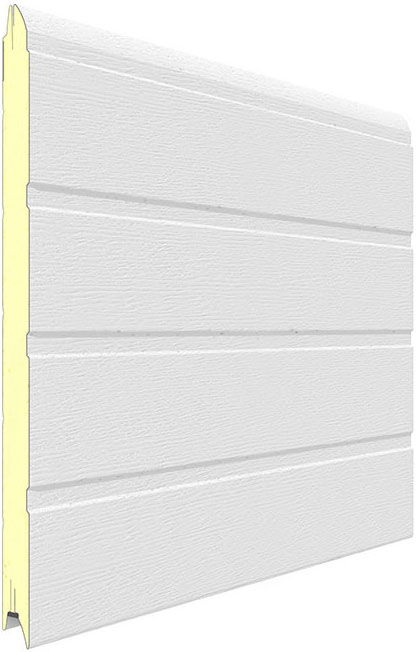

S-line
S-line

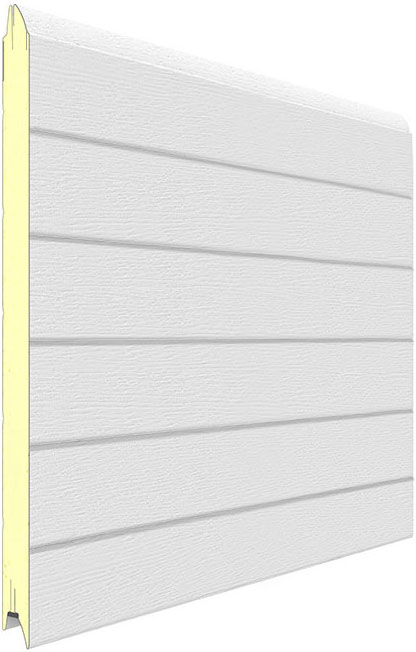

D-line
D-line

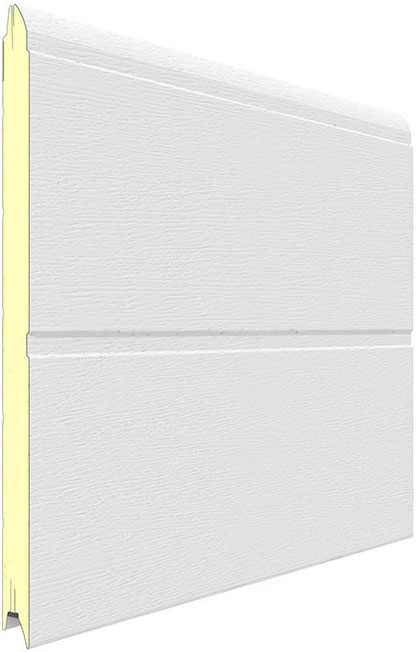

M-line
M-line

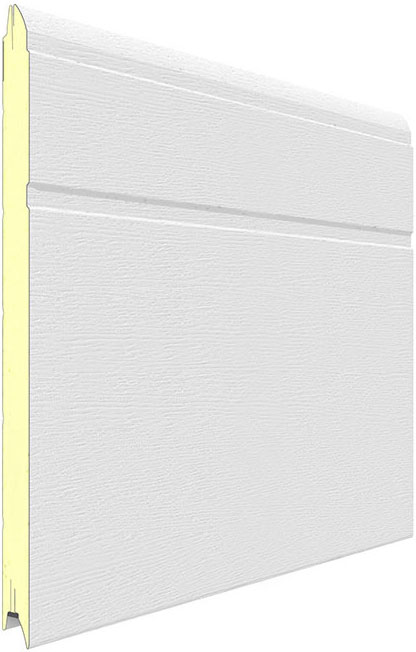

T-line
T-line
W-line
W-line

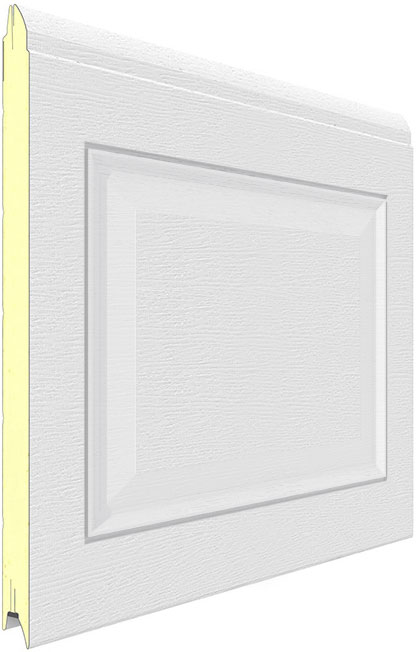

C-line
C-line

Panele warstwowe - rodzaje oklein

Winchester
Winchester
Panel warstwowy bramy ISD02 w okleinie złoty dąb
Złoty dąb
Panel warstwowy bramy ISD02 w okleinie ciemny dąb
Ciemny dąb
Panel warstwowy bramy ISD02 w okleinie bagienny dąb
Bagienny dąb
Panel warstwowy bramy ISD02 w okleinie mahoń
Mahoń
Panel warstwowy bramy ISD02 w okleinie szara satyna
Szara Satyna

Panele warstwowe - kolory standardowe

RAL-9010 Biały
RAL 9010 (Biały)
RAL-9016 Biały
RAL 9016 (Biały)
RAL-9006 Srebrny
RAL 9006 (Srebrny)
RAL-7040 Popielaty
RAL 7040 (Popielaty)
RAL-9007 Szary
RAL 9007 (Szary)
RAL-7016 Antracyt
RAL 7016 (Antracyt)
RAL-9005 Czarny
RAL 9005 (Czarny)
RAL-3000 Czerwony
RAL 3000 (Czerwony)
RAL-5005 Niebieski
RAL 5005 (Niebieski)
RAL-6009 Zielony
RAL 6009 (Zielony)
RAL-8014 Brązowy
RAL 8014 (Brązowy)
DB703 Łupkowy
DB703 (Łupkowy)

Panele warstwowe - kolory niestandardowe

Dowolny kolor RAL
Dowolny kolor RAL
Na Państwa życzenie możliwe jest pomalowanie paneli na dowolny kolor - zgodnie z międzynarodowym wzornikiem RAL. Kolor na wydruku może różnić się od rzeczywistego, dlatego prosimy o korzystanie z oryginalnego wzornika RAL.

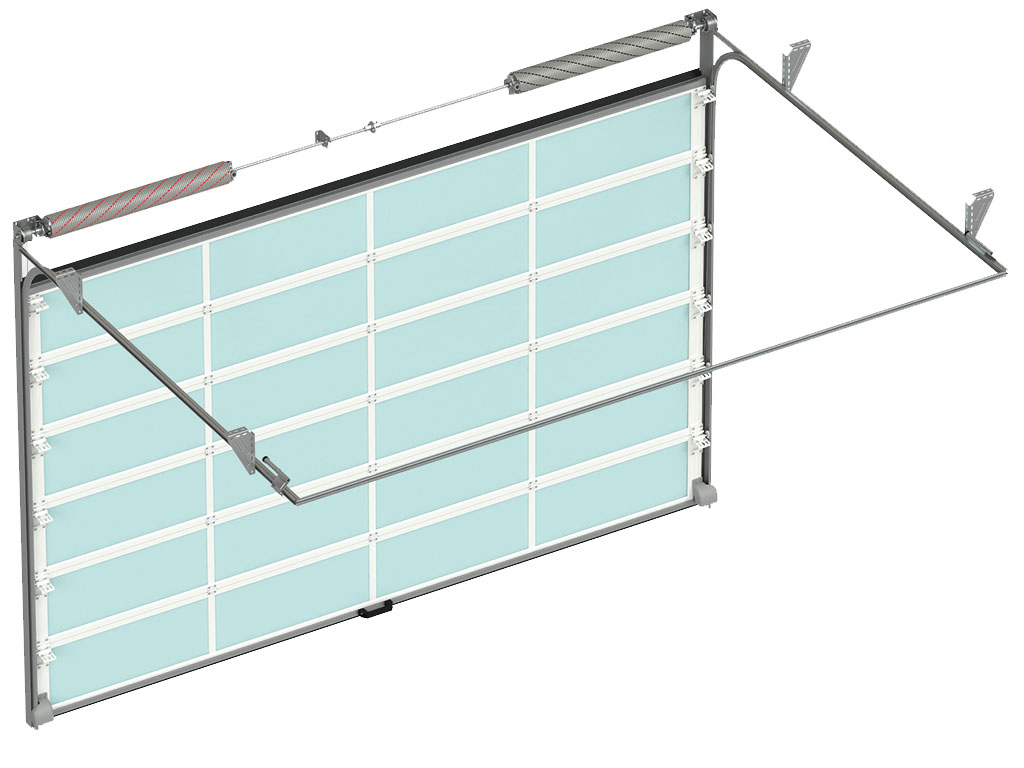

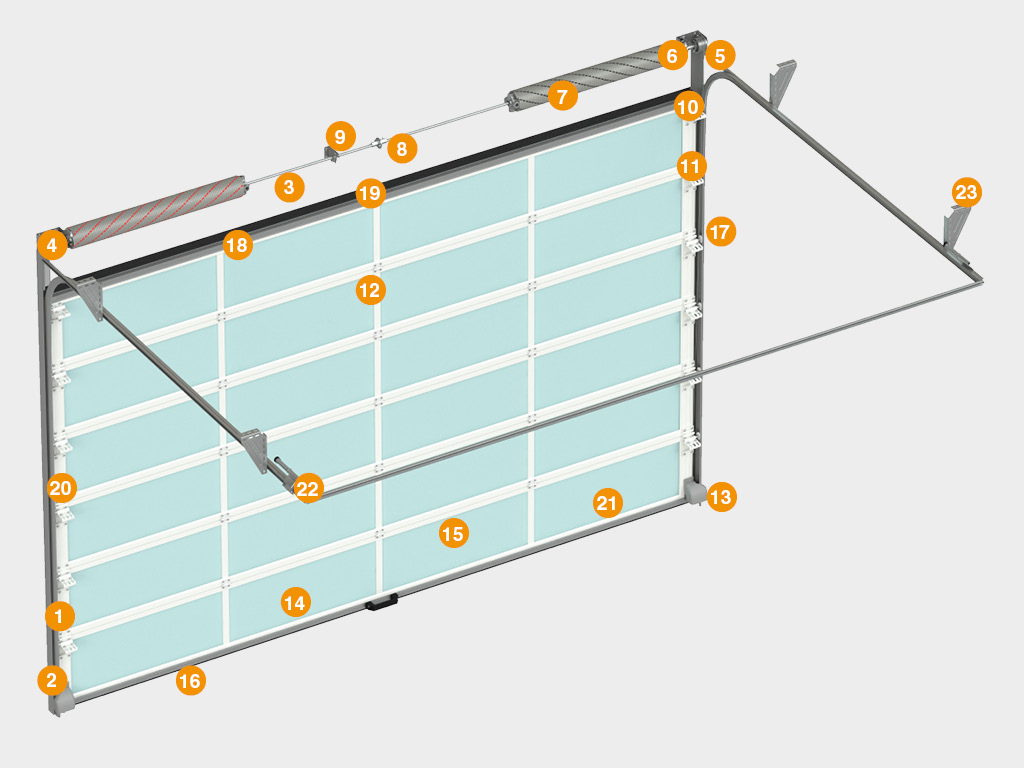

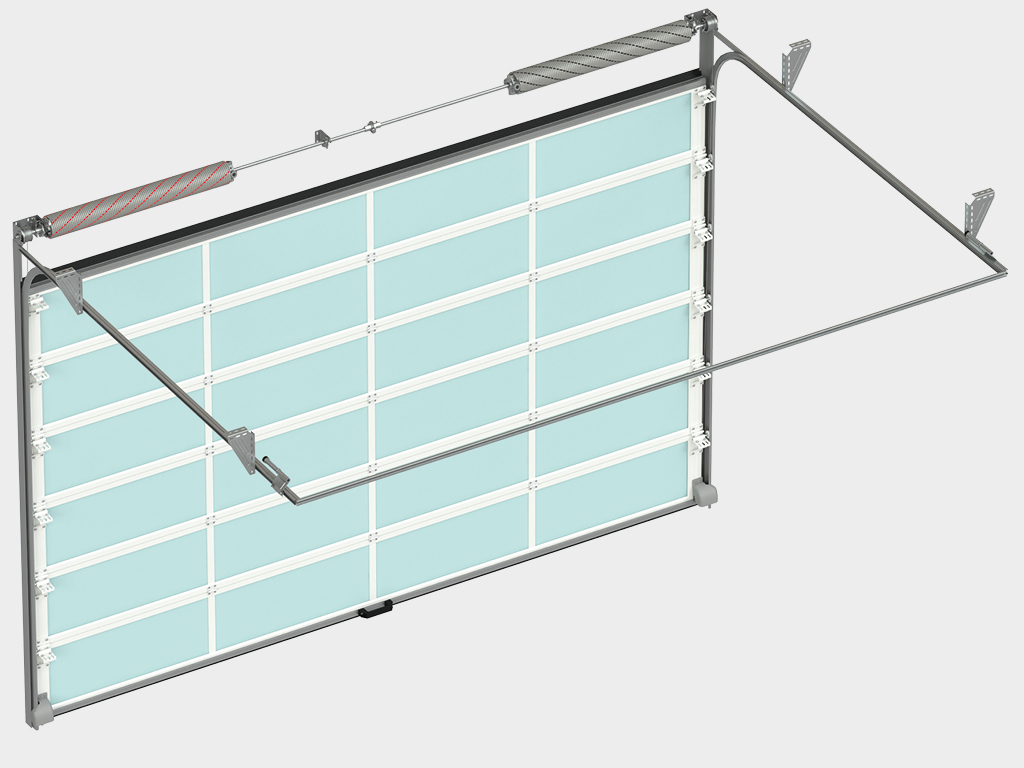

Budowa

Isd02 01 budowa

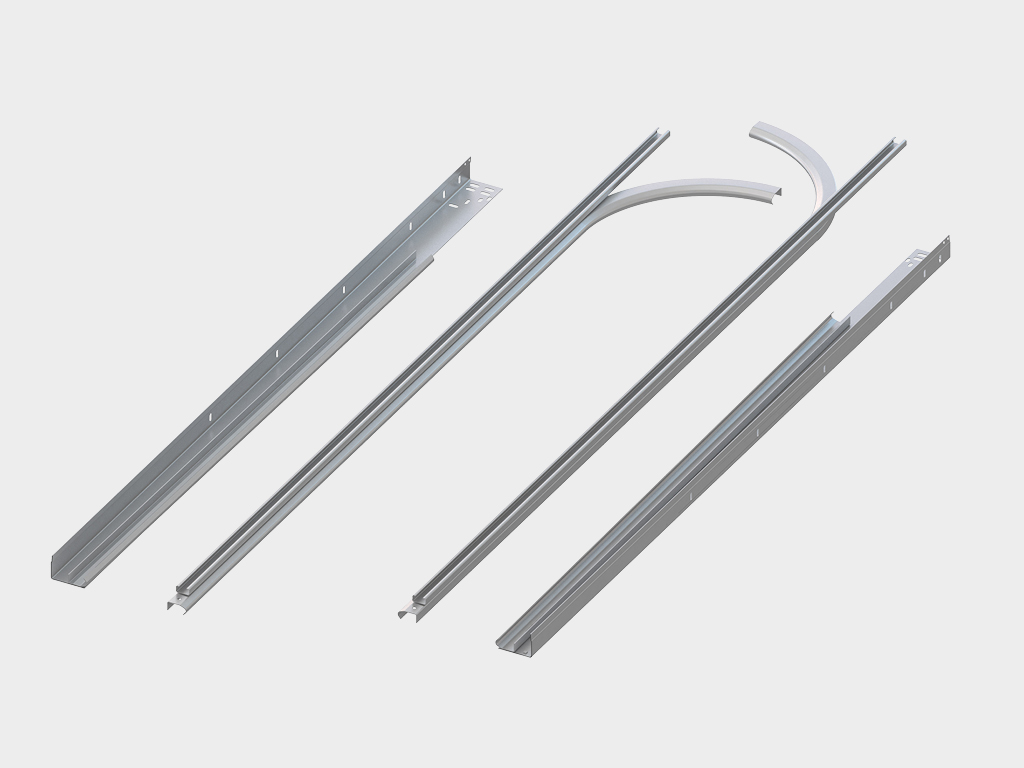

  1. Pionowa prowadnica
  2. Ochraniacz narożny
  3. Wał cylindryczny

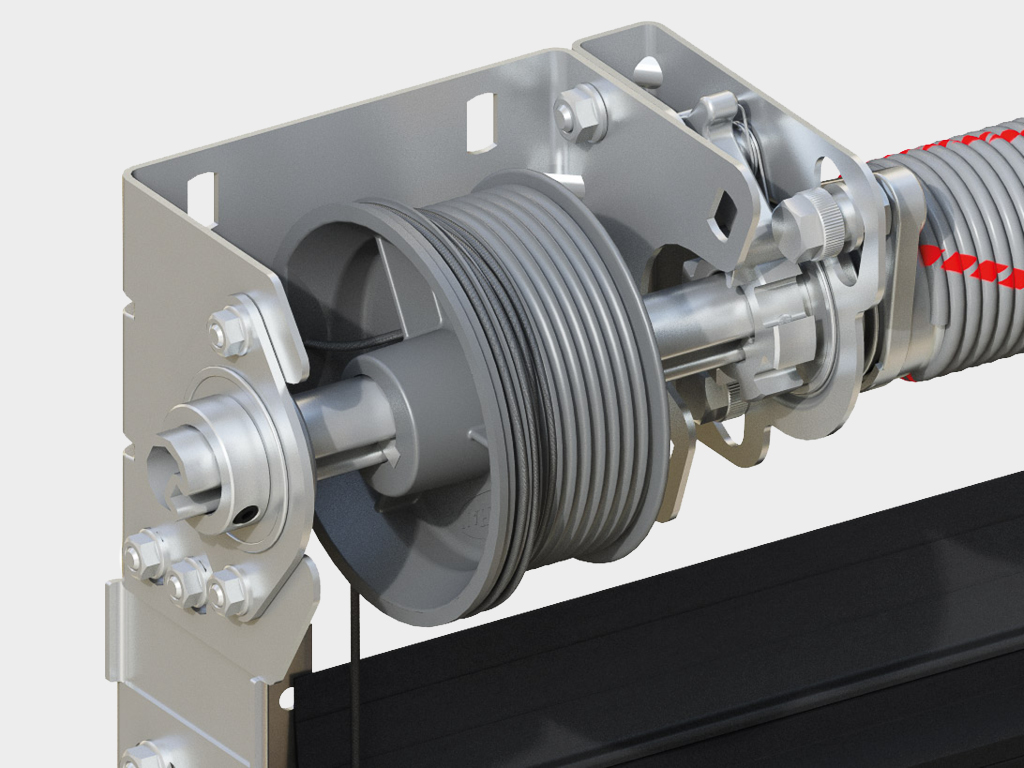

  4. Zabezpieczenie przed pęknięciem sprężyny
  5. Bęben
  6. Konsola w kształcie litery U

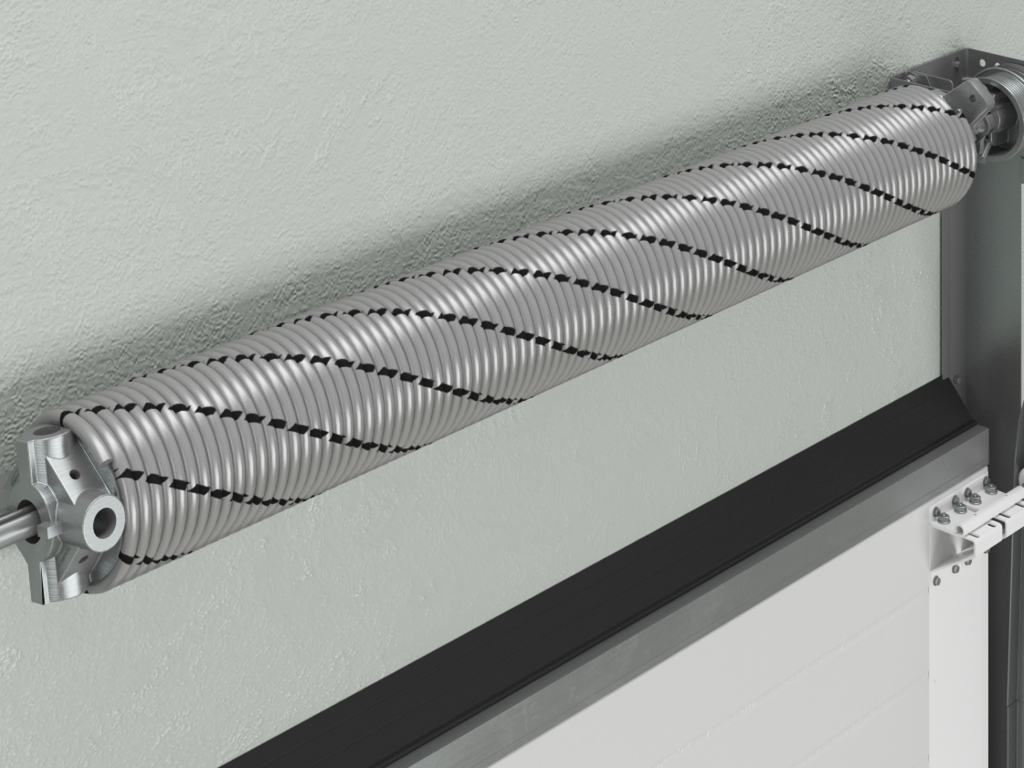

  7. Balansujący mechanizm sprężynowy (sprężyna skrętna)
  8. Sprzęgło połączeniowe
  9. Środkowy wspornik wału
  10. Górna podpora z uchwytem rolki
  11. Zawias boczny z uchwytem rolki
  12. Zawias środkowy

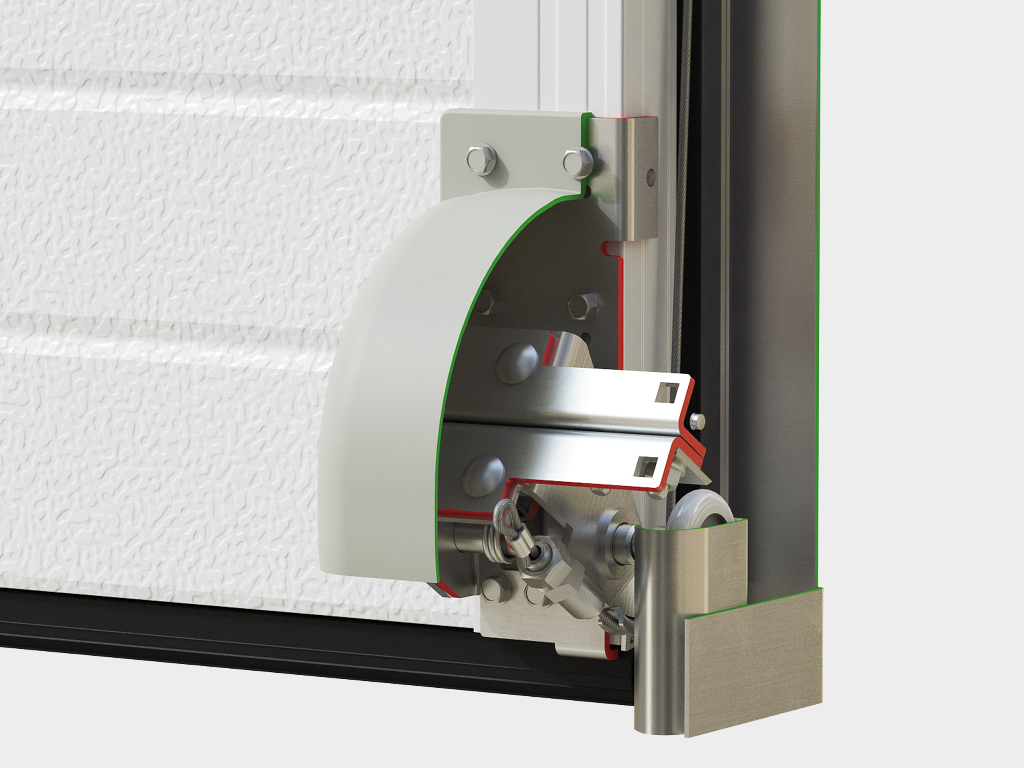

  13. Urządzenie zabezpieczające przed pęknięciem linki
  14. Dolny profil
  15. Panel panoramiczny
  16. Uszczelka dolna
  17. Uszczelka boczna
  18. Górny profil
  19. Górna uszczelka
  20. Okucie boczne z otworami montażowymi
  21. Półprzezroczyste, odporne na wstrząsy wypełnienie panelu
  22. Amortyzator sprężynowy
  23. Wspornik do montażu sufitowego

Tabela rozmiarów

Wysokość, mm
6120
6010
5900
5790
5680
5570
5510
5400
5290
5180
5070
4960
4900
4790
4680
4570
4460
4350
4290
4180
4070
3960
3850
3740
3680
3570
3460
3350
3240
3130
3070
2960
2850
2740
2630
2520
2460
2350
2240
2130
2020
2000 2250 2500 2750 3000 3250 3500 3750 4000 4250 4500 4750 5000 5250 5500 5750 6000
Szerokość, mm

Przygotowanie obiektu budowlanego

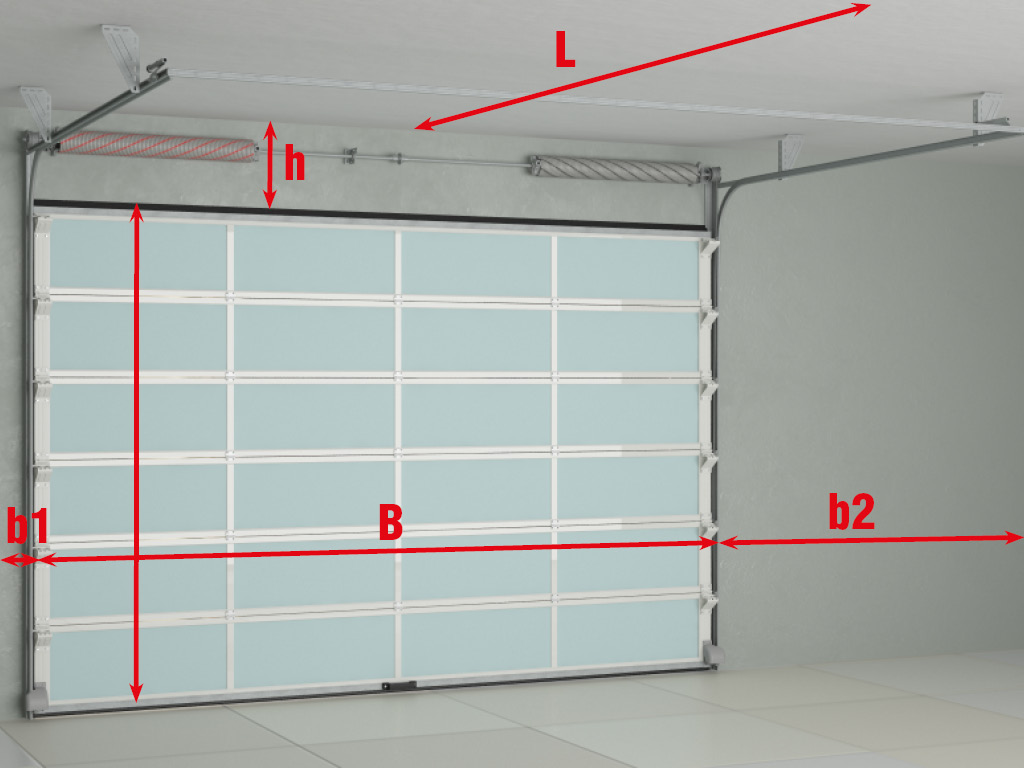

Isd02 01 przygotowanie otworu

Aby wykonać pomiar niezbędnych wskaźników wystarczy miara i poziomica. Wszystkie pomiary są wykonywane w pomieszczeniu. Pomiar każdej wartości musi być dokonany co najmniej w trzech punktach:

H - wysokość otworu (odległość od podłogi do góry otworu);
B - szerokość otworu (odległość od lewej do prawej krawędzi otworu);
h - nadproże (odległość od górnej krawędzi otworu do sufitu) min 150 mm;
b1 / b2 - lewa / prawa przestrzeń boczna (odległość od odpowiadającej krawędzi otworu do przeszkody) min. 120 mm;
L - głębokość pomieszczenia.

Podczas pomiaru H i B największy rozmiar przyjmuje się jako ostateczny rozmiar. Przy pomiarze h, b1, b2 i L przyjmuje się najmniejszą wartość.

Różnica w poziomie posadzki na całej szerokości otworu nie może przekraczać 10 mm. Posadzka powinna być monolityczna i trwała. Konieczne jest zapewnienie ekspozycji płaszczyzny montażowej (ściany i nadproża). Podstawa pod prowadnice powinna być monolityczna i trwała, przy braku zlicowanej i trwałej powierzchni potrzebne jest wykonanie dodatkowej podkonstrukcji.

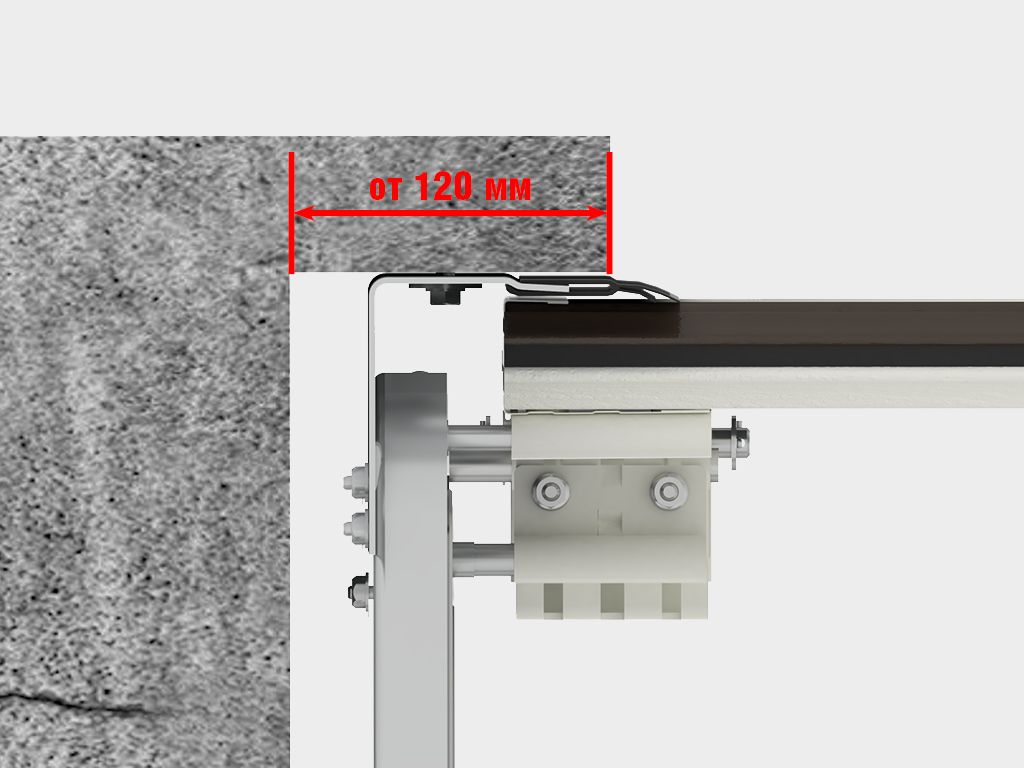

Sposoby instalacji

Montaż natynkowy

Montaż natynkowy

System prowadnic montowany na ścianach, system balansujący w nadprożu od strony wewnętrznej otworu.

Standardowe rozwiązania projektowe

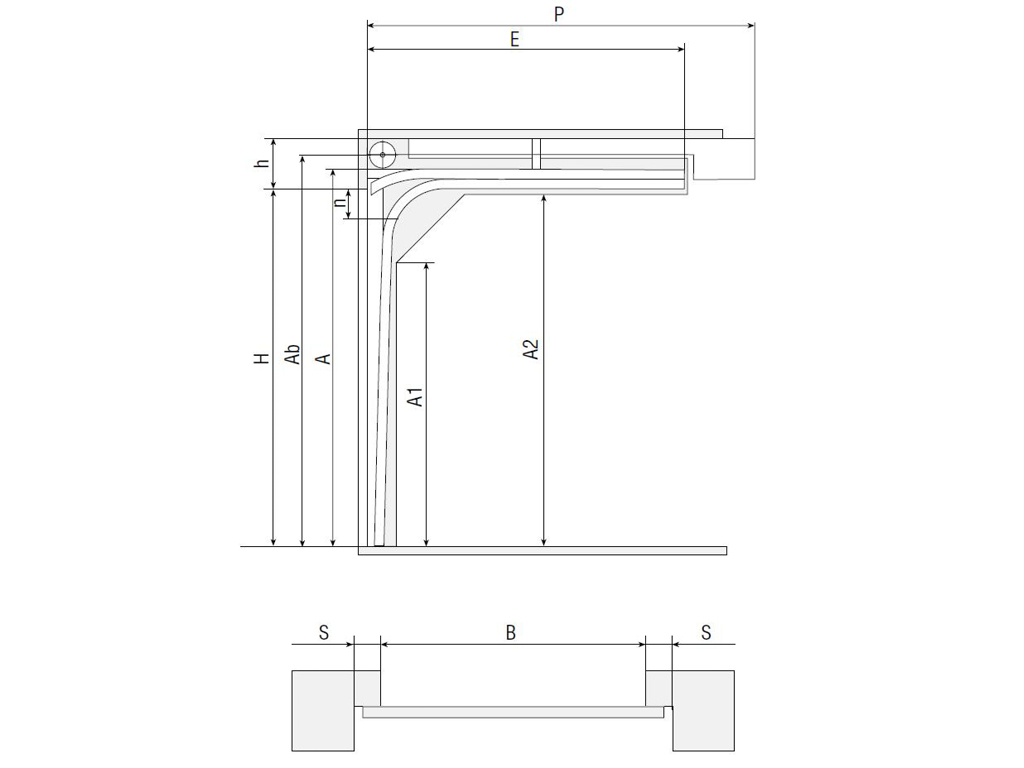

Niskie prowadzenie z bębnami z przodu

Niskie prowadzenie z bębnami z przodu
Usl. oznaczenie, nazwa parametru Wzór obliczeniowy
H, mm Wysokość otworu H
h, mm Wysokość nadproża h ≥ 230; h ≥ 260 (z napędem górnym)
B, mm Szerokość otworu B
A, mm Wysokość podstawy narożnej H + 110
Ab, mm Wysokość wału i osi bębna ≥ A + 59
A1, mm Wysokość pionowej prowadnicy A-543
A2, mm Wysokość poziomej szyny A-106
E, mm Długość poziomych prowadnic H + 300
Db, mm Obszar roboczy mechanizmu skrętnego zależy od wielkości otworu i ciężaru tarczy
S, mm Minimalna przestrzeń boczna 120
P, mm Powierzchnia napędu sufitowego H + 1 185
n, mm Otwór otwierający w pozycji otwartej 190 (bez napędu); 0 ... 10 (z napędem sufitowym)

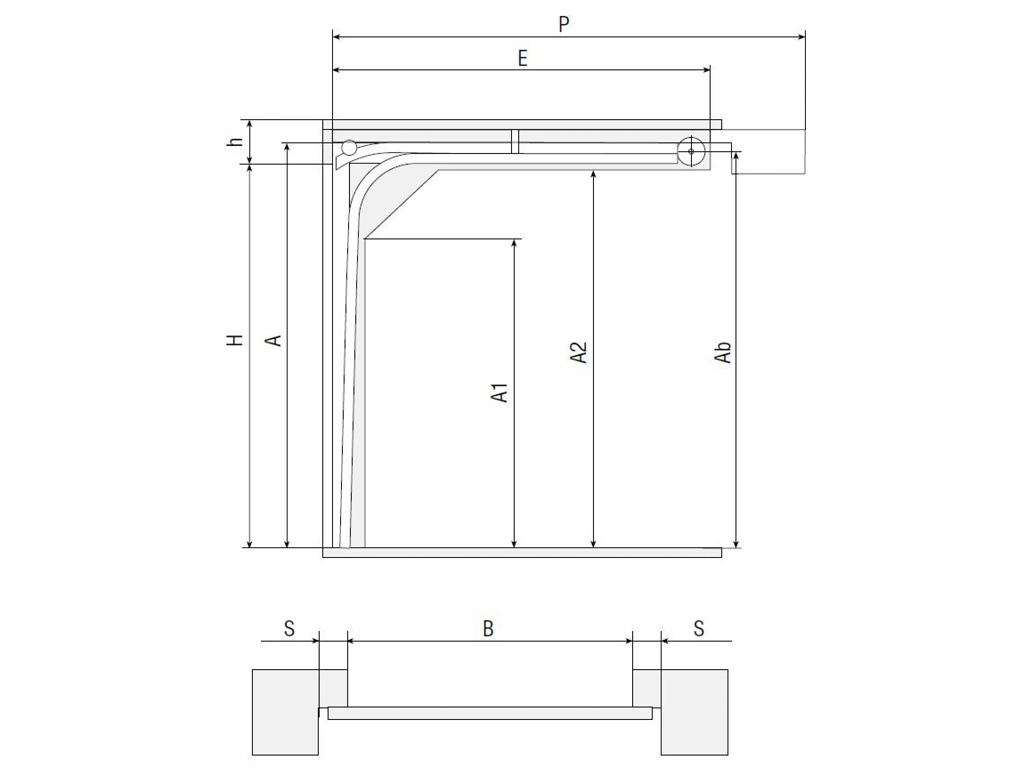

Niskie prowadzenie z bębnami z tyłu

Niskie prowadzenie z bębnami z tyłu
Usl. oznaczenie, nazwa parametru Wzór obliczeniowy
H, mm Wysokość otworu H
h, mm Wysokość nadproża h ≥ 150; h ≥ 180 (z napędem sufitowym)
B, mm Szerokość otworu B
A, mm Wysokość podstawy narożnej przy h <170: H + 110; przy 150 ≤ h ≤ 170: H + h - 60
Ab, mm Wysokość wału i osi bębna przy h ≤ 170: H + 55; przy 150 ≤ h ≤ 170: H + h - 47
A1, mm Wysokość pionowej prowadnicy A-543
A2, mm Wysokość poziomej szyny A-106
E, mm Długość poziomych prowadnic H + 510
Db, mm Obszar roboczy mechanizmu skrętnego zależy od wielkości otworu i ciężaru tarczy
S, mm Minimalna przestrzeń boczna 120
P, mm Powierzchnia napędu sufitowego H + 1 185
n, mm Otwór otwierający w pozycji otwartej 240 (bez napędu); 40 ... 60 (z napędem sufitowym)

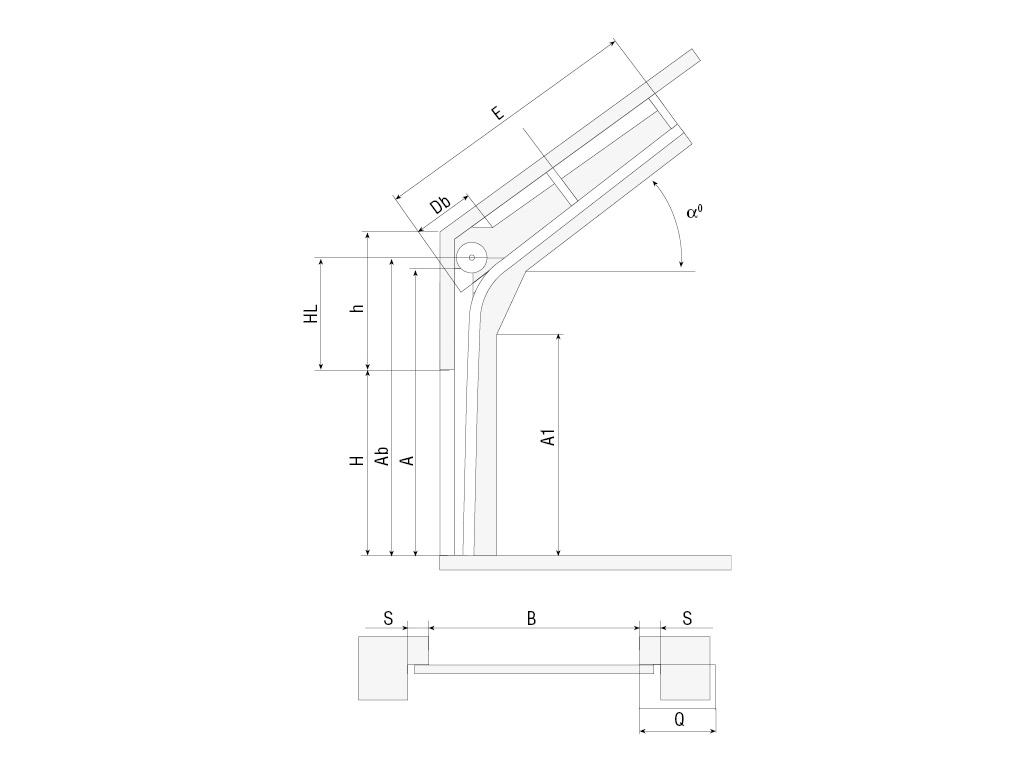

Niskie prowadzenie nachylone z bębnami z tyłu

Niskie prowadzenie nachylone z bębnami z tyłu
Usl. oznaczenie, nazwa parametru Wzór obliczeniowy
H, mm Wysokość otworu H
h, mm Wysokość nadproża h ≥ 160
B, mm Szerokość otworu B
A, mm Wysokość podstawy narożnej H + 54
Ab, mm Wysokość wału i osi bębna ≥ A + 59
A1, mm Wysokość pionowej prowadnicy A-552
A2, mm Wysokość poziomej szyny A-115
E, mm Długość poziomych prowadnic H + 440
Db, mm Obszar roboczy mechanizmu skrętnego zależy od wielkości otworu i ciężaru tarczy
S, mm Minimalna przestrzeń boczna 120
P, mm Powierzchnia napędu sufitowego H + 1 185
n, mm Otwór otwierający w pozycji otwartej 245 (bez napędu); 40 ... 60 (z napędem sufitowym)

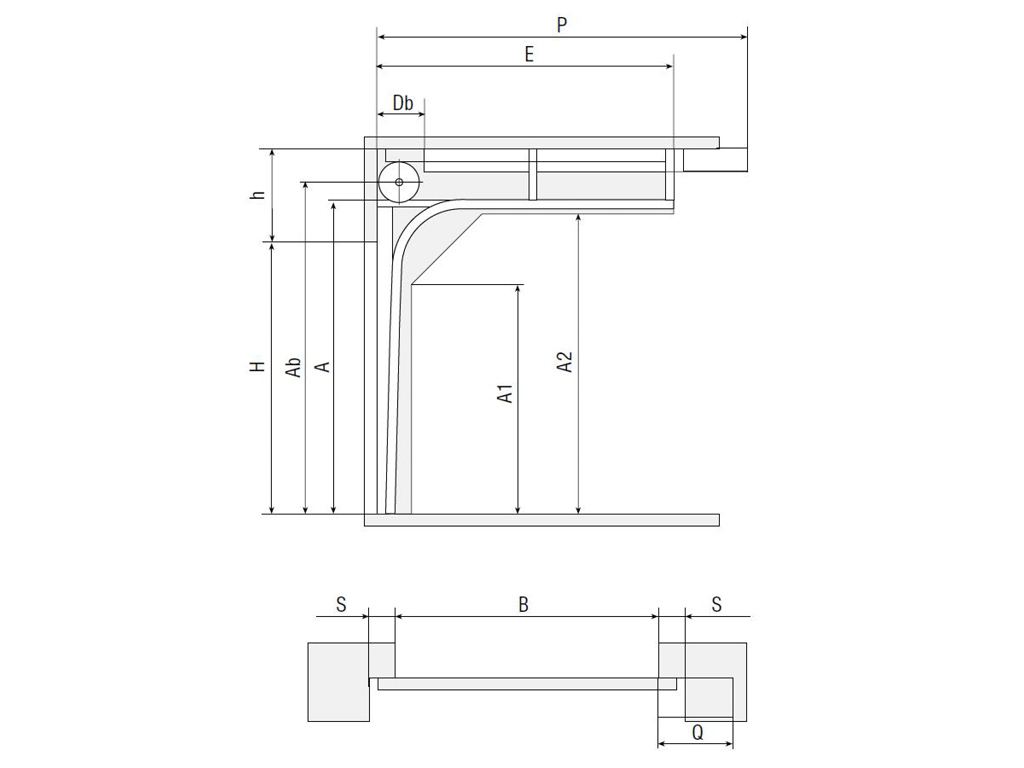

Standardowe prowadzenie

Standardowe prowadzenie
Usl. oznaczenie, nazwa parametru Wzór obliczeniowy
H, mm Wysokość otworu H
h, mm Wysokość nadproża R381: h ≥ 420; R305: h ≥ 350
B, mm Szerokość otworu B
A, mm Wysokość podstawy narożnej R381: H + 235; R305: H + 165
Ab, mm Wysokość wału i osi bębna A + 97
A1, mm Wysokość pionowej prowadnicy R381: A-580; R305: A-490
A2, mm Wysokość poziomej szyny A-110
E, mm Długość poziomych prowadnic R381: H + 200; R305: H + 250
Db, mm Obszar roboczy mechanizmu skrętnego zależy od wielkości otworu i ciężaru tarczy
S, mm Minimalna przestrzeń boczna 120
P, mm Powierzchnia napędu sufitowego H + 1 060
Q, mm Obszar wału napędowego na wale 300

Standardowe prowadzenie nachylone

Standardowe prowadzenie nachylone
Usl. oznaczenie, nazwa parametru Wzór obliczeniowy
H, mm Wysokość otworu H
h, mm Wysokość nadproża > 500
B, mm Szerokość otworu B
A, mm Wysokość podstawy narożnej H + 250 ... 985
Ab, mm Wysokość wału i osi bębna A + 86/97
A1, mm Wysokość pionowej prowadnicy Н-300
E, mm Długość poziomych prowadnic zależy od kąta α °
Db, mm Obszar roboczy mechanizmu skrętnego zależy od wielkości otworu i ciężaru tarczy
S, mm Minimalna przestrzeń boczna 120
α ° Kąt pochylenia prowadnic do poziomu 5 ... 65 (wielokrotność 5 °)
Q, mm Obszar wału napędowego na wale 300

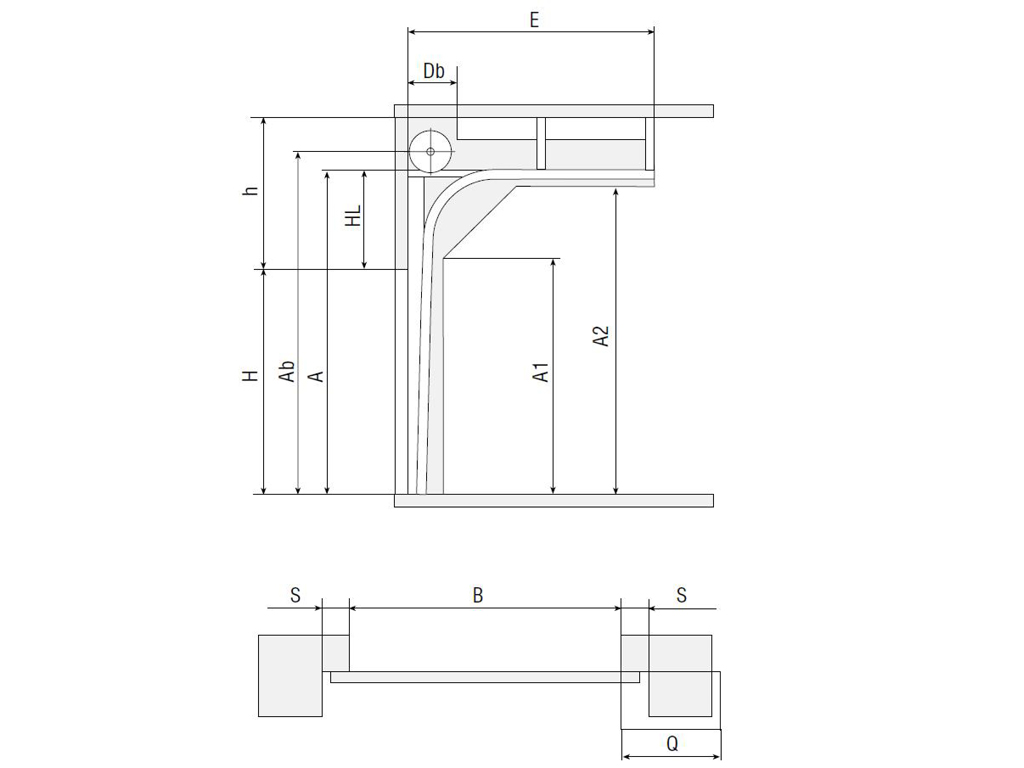

Wysokie prowadzenie z bębnami u góry

Wysokie prowadzenie z bębnami u góry
Usl. oznaczenie, nazwa parametru Wzór obliczeniowy
H, mm Wysokość otworu H
h, mm Wysokość nadproża h> 520
B, mm Szerokość otworu B
HL, mm Odległość od poziomu prowadnic poziomych do otworu domyślnie h - 330
A, mm Wysokość podstawy narożnej H + HL
Ab, mm Wysokość wału i osi bębna A + 86/97
A1, mm Wysokość pionowej prowadnicy A-580
A2, mm Wysokość poziomej szyny A-53
E, mm Długość poziomych prowadnic H - HL + 470 ... 600
Db, mm Obszar roboczy mechanizmu skrętnego zależy od wielkości otworu i ciężaru tarczy
S, mm Minimalna przestrzeń boczna 120
Q, mm Obszar wału napędowego na wale 300

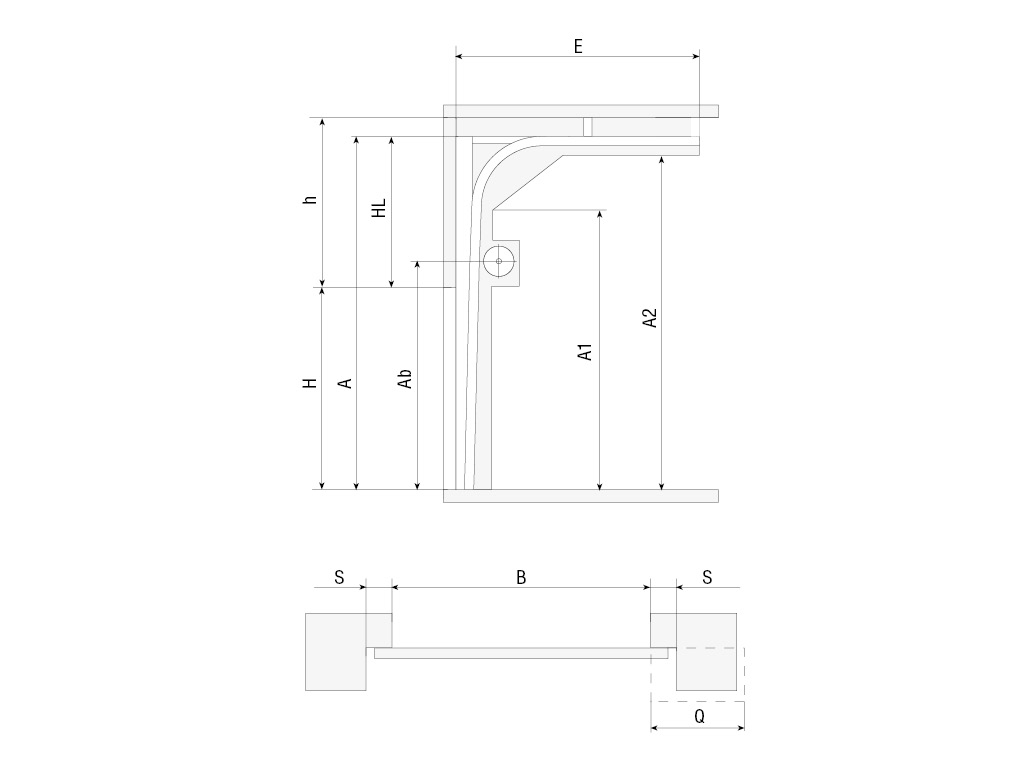

Wysokie prowadzenie z bębnami u na dole

Wysokie prowadzenie z bębnami u na dole
Usl. oznaczenie, nazwa parametru Wzór obliczeniowy
H, mm Wysokość otworu H
h, mm Wysokość nadproża h ≥1 600
B, mm Szerokość otworu B
HL, mm Odległość od poziomu prowadnic poziomych do otworu 1 330 ≤ HL ≤ h - 150
A, mm Wysokość podstawy narożnej H + HL
Ab, mm Wysokość wału i osi bębna H + 400 ... 600 + 280 (montaż na rurze 100x100);
A1, mm Wysokość pionowej prowadnicy A-580
A2, mm Wysokość poziomej szyny A-53
E, mm Długość poziomych prowadnic H - HL + 470 ... 600
Db, mm Obszar roboczy mechanizmu skrętnego zależy od wielkości otworu i ciężaru tarczy
S, mm Minimalna przestrzeń boczna ≥ 300
Q, mm Obszar wału napędowego na wale ≥ 500

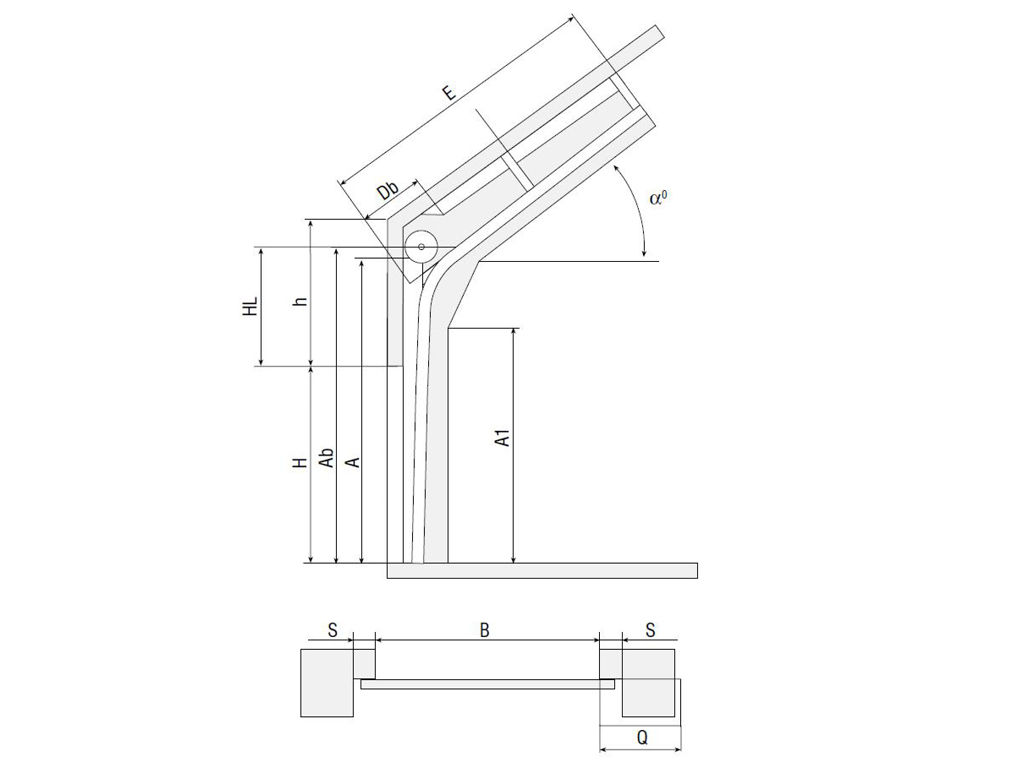

Wysokie prowadzenie nachylone

Wysokie prowadzenie nachylone
Usl. oznaczenie, nazwa parametru Wzór obliczeniowy
H, mm Wysokość otworu H
h, mm Wysokość nadproża 500
B, mm Szerokość otworu B
HL, mm Odległość od poziomu prowadnic poziomych do otworu 330
A, mm Wysokość podstawy narożnej H + HL + 15 ... 749
Ab, mm Wysokość wału i osi bębna ≤ A + 86/97
A1, mm Wysokość pionowej prowadnicy H + HL - 330 ... 580
E, mm Długość poziomych prowadnic zależy od kąta α °
Db, mm Obszar roboczy mechanizmu skrętnego zależy od wielkości otworu i ciężaru tarczy
S, mm Minimalna przestrzeń boczna 120
α ° Kąt pochylenia prowadnic do poziomu 5 ... 65 (wielokrotność 5 °)
Q, mm Obszar wału napędowego na wale 300

Wysokie prowadzenie nachylone z bębnami na dole

Wysokie prowadzenie nachylone z bębnami na dole
Usl. oznaczenie, nazwa parametru Wzór obliczeniowy
H, mm Wysokość otworu H
h, mm Wysokość nadproża 500
B, mm Szerokość otworu B
HL, mm Odległość od poziomu prowadnic poziomych do otworu ≥ 1,330
A, mm Wysokość podstawy narożnej H + HL + 15 ... 749
Ab, mm Wysokość wału i osi bębna Ab> H + 680 (instalacja na rurze 100x100);
A1, mm Wysokość pionowej prowadnicy H + HL - 330 ... 580
E, mm Długość poziomych prowadnic zależy od kąta α °
Db, mm Obszar roboczy mechanizmu skrętnego zależy od wielkości otworu i ciężaru tarczy
S, mm Minimalna przestrzeń boczna 300 min
α ° Kąt pochylenia prowadnic do poziomu 5 ... 65 (wielokrotność 5 °)
Q, mm Obszar wału napędowego na wale ≥ 650

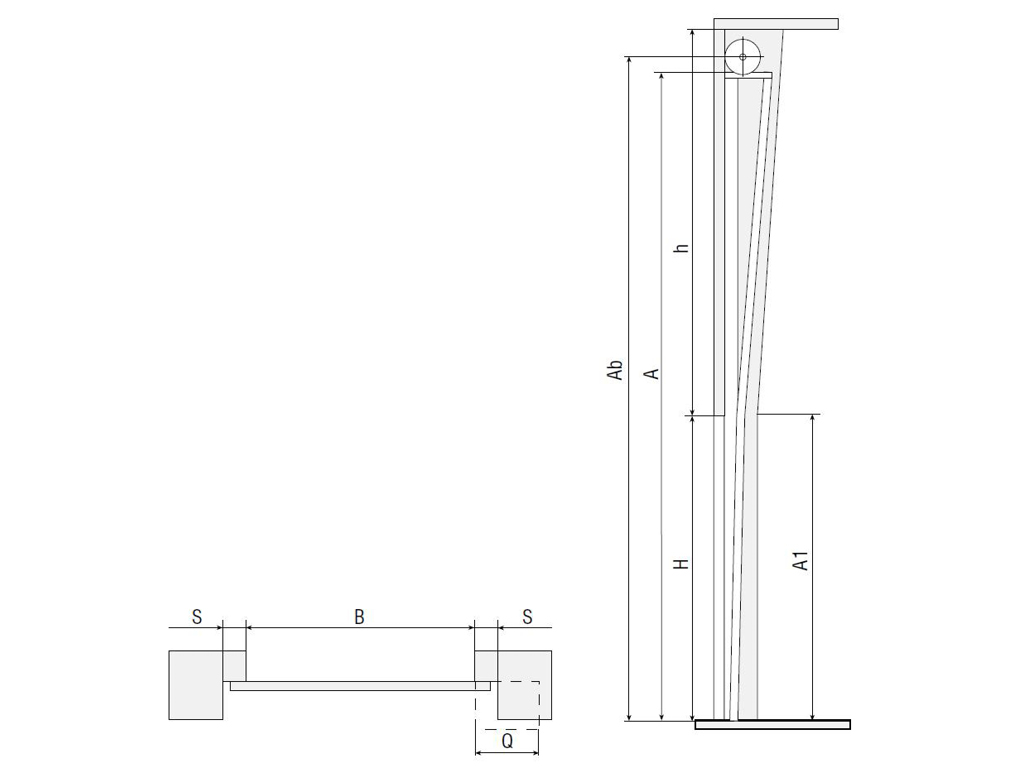

Pionowe prowadzenie z bębnami u góry

Pionowe prowadzenie z bębnami u góry
Usl. oznaczenie, nazwa parametru Wzór obliczeniowy
H, mm Wysokość otworu H
h, mm Wysokość nadproża > Н + 500
B, mm Szerokość otworu B
A, mm Wysokość podstawy narożnej 2H + 120
Ab, mm Wysokość wału i osi bębna A + 166
A1, mm Wysokość pionowej prowadnicy H
S, mm Minimalna przestrzeń boczna 120
Q, mm Obszar wału napędowego na wale 300

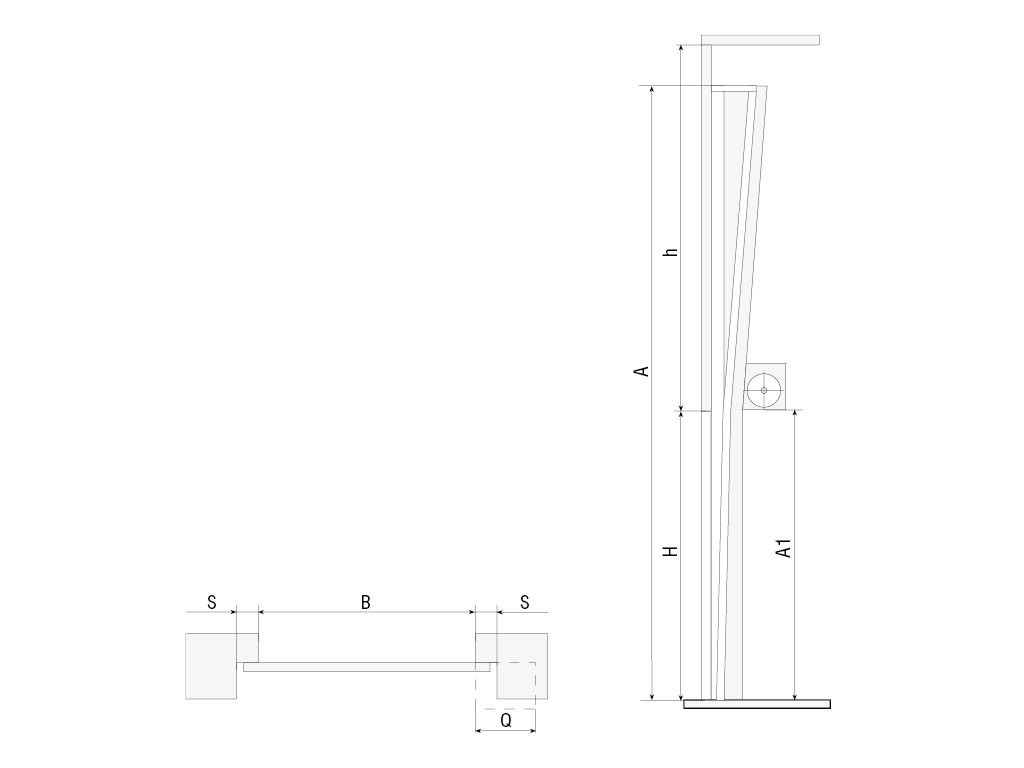

Pionowe prowadzenie z bębnami u na dole

Pionowe prowadzenie z bębnami u na dole
Usl. oznaczenie, nazwa parametru Wzór obliczeniowy
H, mm Wysokość otworu H
h, mm Wysokość nadproża > H + 120
B, mm Szerokość otworu B
A, mm Wysokość podstawy narożnej 2H + 120
Ab, mm Wysokość wału i osi bębna H + 680 (instalacja na rurze 100x100);
A1, mm Wysokość pionowej prowadnicy H + 850
S, mm Minimalna przestrzeń boczna 500 min
Q, mm Obszar wału napędowego na wale ≥ 650

Podstawowe wyposażenie

Wypełnienie SAN

Wypełnienie SAN

Zestaw prowadnic i kątowych stojaków

Zestaw prowadnic i kątowych stojaków

Stal o grubości 2 mm ma zwiększony współczynnik bezpieczeństwa, ma wszystkie perforacje niezbędne do instalacji.

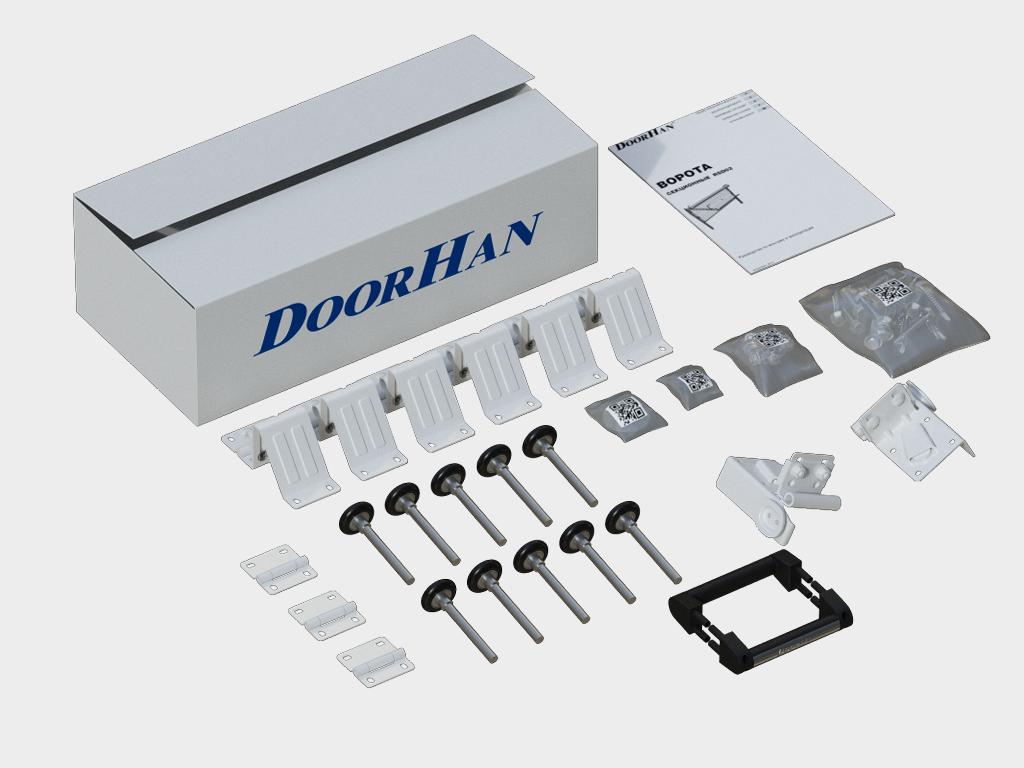

Pudełko z zestawem montażowym

Pudełko z zestawem montażowym

Do montażu, dokumentacją produktu i instrukcją montażu.

Zabezpieczenie przed pęknięciem sprężyn

Zabezpieczenie przed pęknięciem sprężyn

Blokuje wał, co zapobiega przypadkowemu upadkowi skrzydła.

Mechanizm skrętny

Mechanizm skrętny

Zaprojektowany na 25 000 cykli, zapewnia trwałość konstrukcji bramy.

Urządzenie do ochrony przed pęknięciem linek

Urządzenie do ochrony przed pęknięciem linek

Jest montowane jako dolny uchwyt na skrzydle bramy. W przypadku zerwania linki mechanizm działa i zapobiega przypadkowemu upadkowi skrzydła.

Dodatkowe wyposażenie

Sterowanie

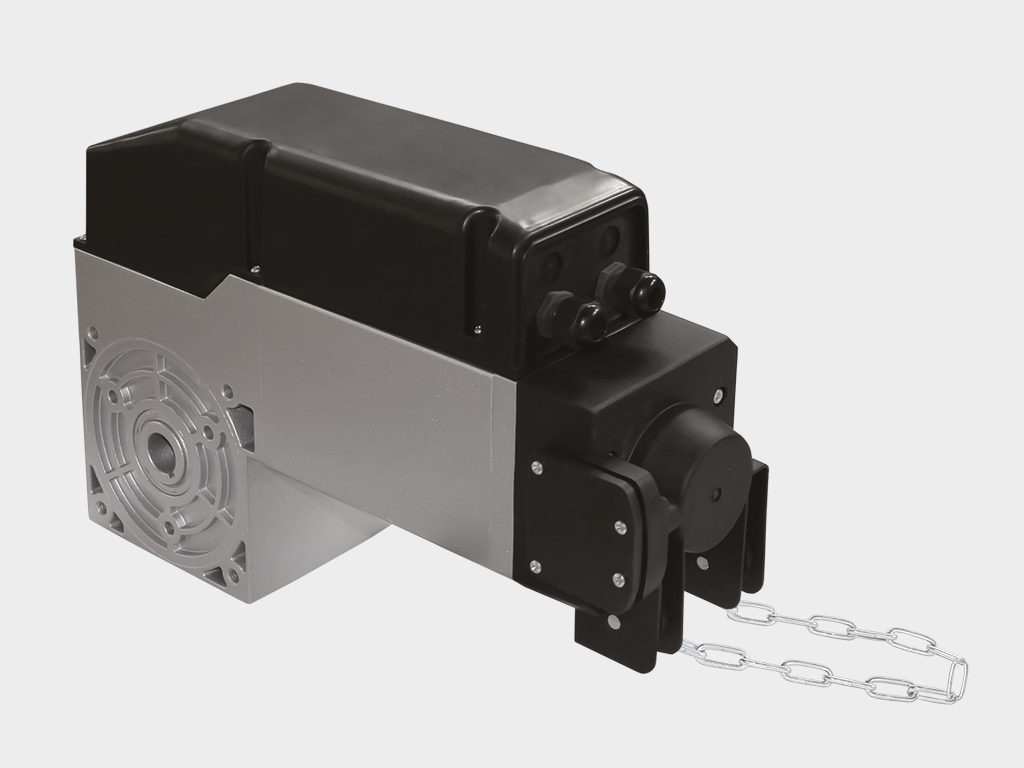

Napęd elektryczny

Napęd elektryczny

Możliwość automatyzacji napędu bramy i systemów bezpieczeństwa (patrz rozdział "Automatyka").

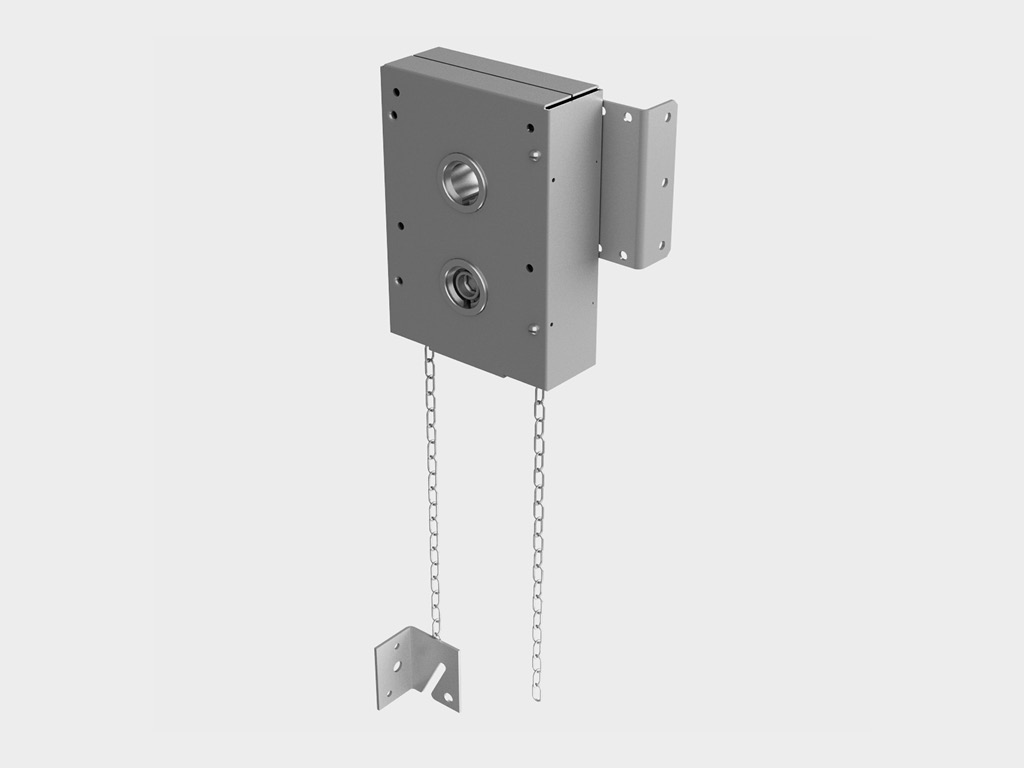

Ręczna przekładnia łańcuchowa

Ręczna przekładnia łańcuchowa

Instalowana na bramie przemysłowej wszystkich typów podnoszenia, służy do ręcznego podnoszenia i opuszczania skrzydła bramy.

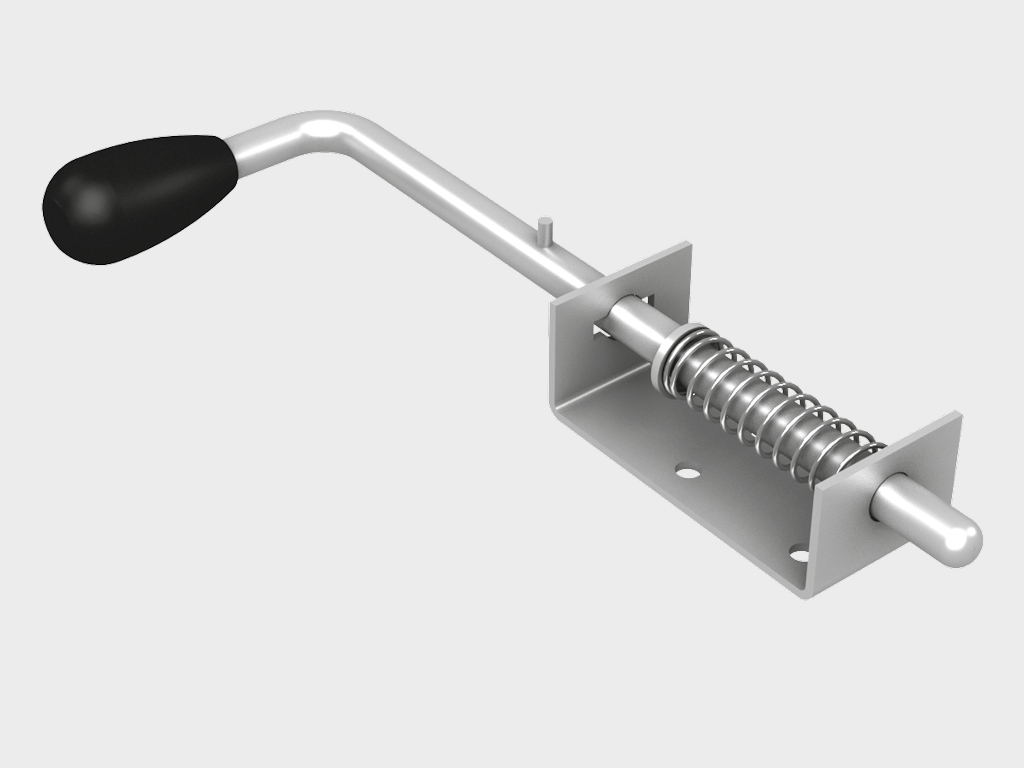

Rygiel wewnętrzny

Rygiel wewnętrzny

Umożliwia zablokowanie skrzydła z wnętrza obiektu. Charakteryzuje się prostotą i niezawodnością.

Uchwyty

Bramy garażowe segmentowe DoorHan mogą być wyposażone w specjalne uchwyty do ręcznego otwierania bramy.

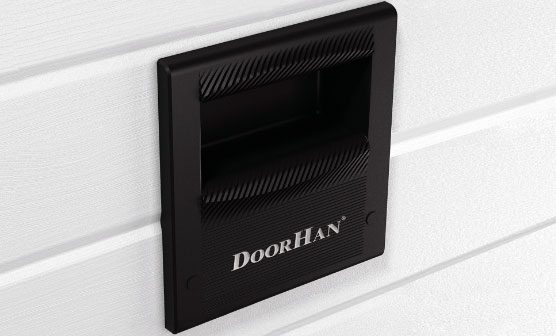

DHF09LG
Uchwyt wpuszczany DHF09LG

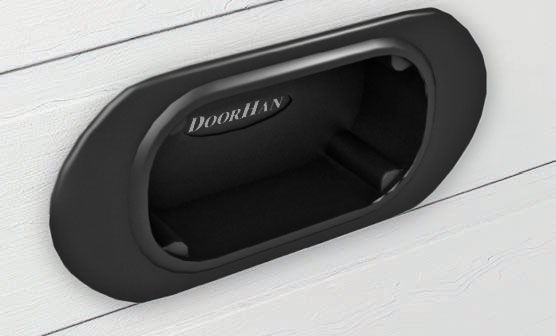

DH25132LG
Uchwyt wpuszczany DH25132LG

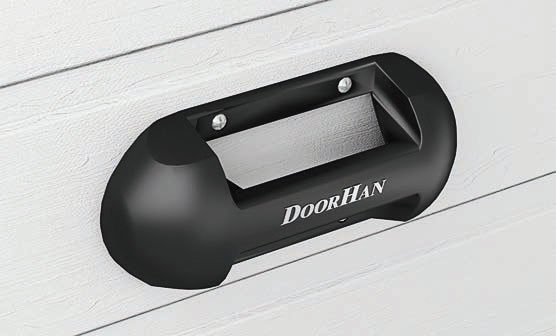

DH25131LG
Uchwyt wystający DH25131LG

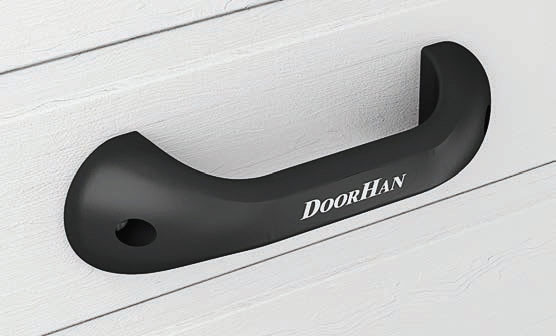

DH25130LG
Uchwyt wystający DH25130LG

Zamki

Mechaniczne blokady automatycznie blokują skrzydło bramy po zamknięciu. Zamki do bram przmeysłowych serii ISD02 mają unikalny design i solidną konstrukcję.

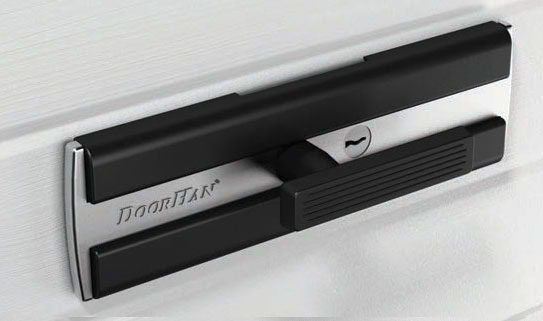

Zamek jednostronny chromowany 25050K do bramy ISD02
Zamek jednostronny chromowany 25050K

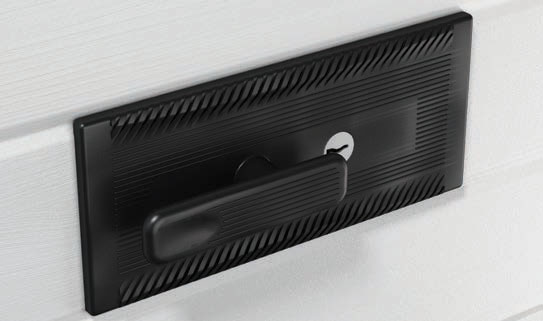

Zamek jednostronny plastikowy 25074K do bramy ISD02
Zamek jednostronny plastikowy 25074K

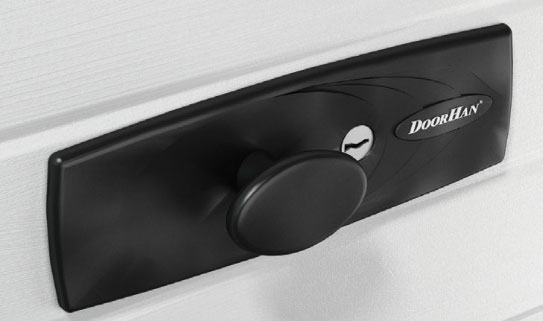

Zamek jednostronny plastikowy 25136K do bramy ISD02
Zamek jednostronny plastikowy 25136K

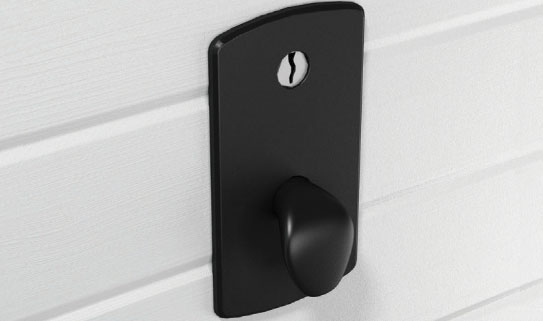

Zamek jednostronny pionowy
Zamek jednostronny plastikowy pionowy

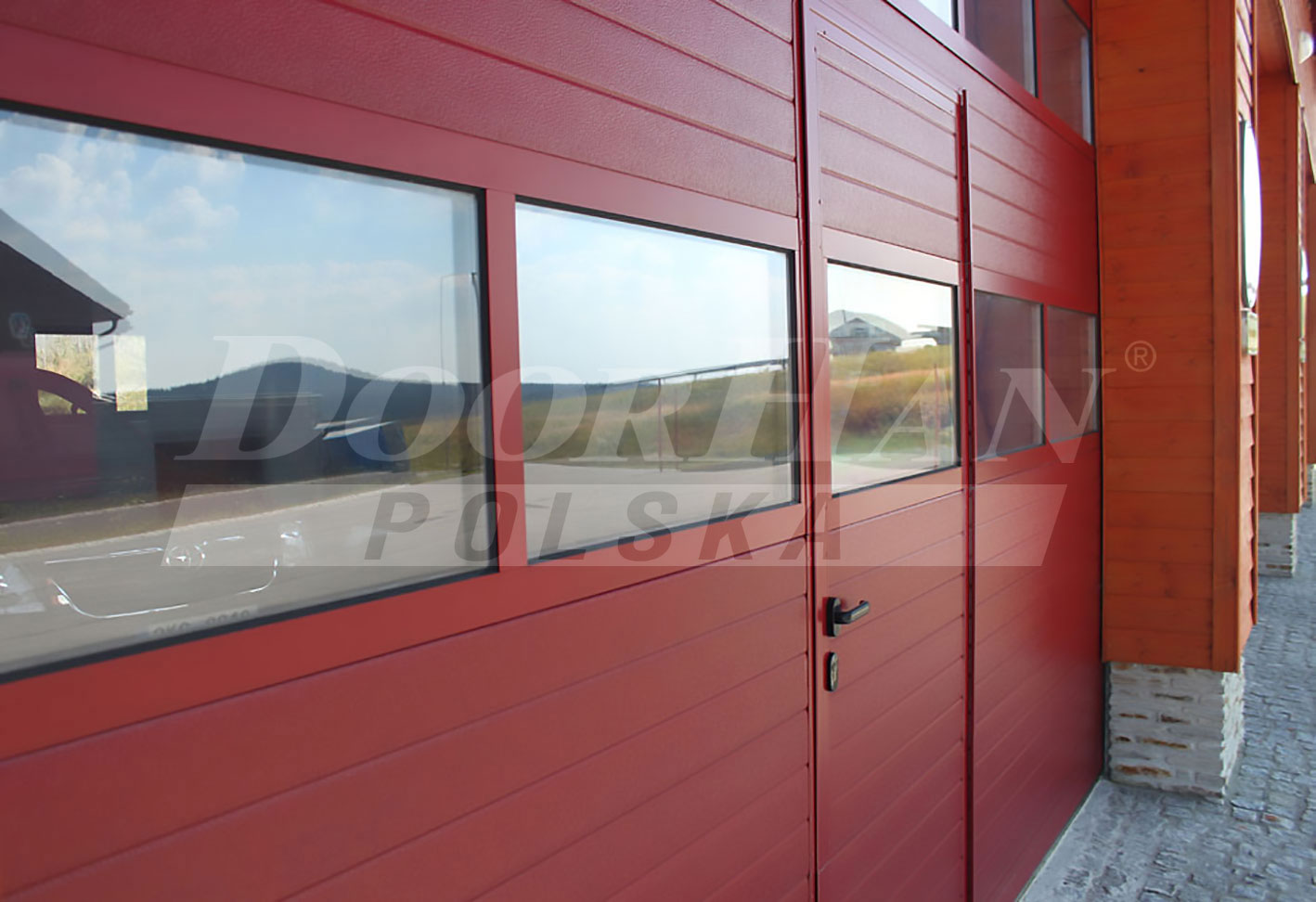

Drzwi przejściowe

Bramy przemysłowe segmentowe mogą być dostarczane z drzwiami przejściowymi, co zapewnia dodatkowe wejście do budynku bez konieczności otwierania całej bramy przemysłowej. Podwójny system uszczelniający zapewnia furtce doskonałe właściwości termoizolacyjne, zatrzymując ciepło w zimie i zimno w lecie. Drzwi przejściowe zawsze otwierają się na zewnątrz, na lewo lub na prawo. Drzwi przejściowe można zainstalować centralnie lub bliżej boków.
Bramy przemysłowe segmentowe z furtką V4ST z progiem 75mm
Furtka V4ST Próg – 75 mm (bez uszczelki)
Segmentowe bramy przemysłowe z furtką V5ST z progiem 25mm
Furtka V5ST Próg – 25 mm (bez uszczelki)
Przemysłowe bramy segmentowe z furtką V6ST z progiem 200mm
Furtka V6ST Próg – 200 mm (bez uszczelki)

Właściwości drzwi przejściowych

– Standardowa szerokość – 900 mm
– Standardowa wysokość – 1800/1900 (zależy od wysokości paneli)
– Minimalna odległość między furtką a krawędzią skrzydła bramy – 400 mm
– Możliwość łączenia paneli panoramicznych z drzwiami przejściowymi

– Wbudowany samozamykacz
– Kąt otwarcia >90°
– Standardowy kolor ramy – srebrny
– Wbudowany czujnik otwartej furtki
– Zabezpieczenie przeciw otwartej furtce

Specyfikacja techniczna

Parametr Znaczenie Uwaga:
Odporność na przenoszenie ciepła płótna, m² * ° C / W, klasa (GOST 31174) 0,4 (B) Dokładna wartość zależy od wielkości bramki
Niezawodność, liczba cykli otwierania i zamykania, nie mniej niż 100 000/25 000
Ręczna siła otwierania i zamykania, N, nie więcej niż 260
Masa skrzydła drzwi, kg / m² 14.5 dokładna wartość zależy od wielkości paneli użytych do budowy bramy

Warunki eksploatacji produktu

  1. Sekcje skrzydła bramy przemysłowej segmentowej muszą poruszać się płynnie wzdłuż prowadnic, a same bramy przemysłowe muszą być zrównoważone, tj. ich ciężar powinien być kompensowany momentem obrotowym sprężyn.

  2. Ręczne otwieranie i zamykanie bramy przemysłowej segmenowej odbywa się tylko za pomocą uchwytu.

  3. Podczas ręcznego otwierania i zamykania bramy przemysłowej segmentowej nie używaj nadmiernej siły. Ostre szarpnięcia podczas otwierania i zamykania bramy przemysłowej są zabronione.

  4. Upewnij się, że ludzie i zwierzęta nie przebywają w obszarze bramy przemysłowej podczas pracy.

  5. Jazda pod ruchomym skrzydłem bramy przemysłowej segmentowej jest surowo zabroniona. Może to spowodować obrażenia, oraz uszkodzenie bramy.

  6. Nie narażaj bramy na uderzenia i nie utrudniaj jej swobodnego ruchu podczas otwierania i zamykania.

  7. Nie zanieczyszczaj prowadnic i rolek; może to prowadzić do zakłóceń w płynnym działaniu, a w przypadku napędu elektrycznego może to prowadzić do jego przeciążenia i awarii.

  8. Upewnij się, że w trakcie ruchu skrzydłą nie ma żadnych obcych przedmiotów ani gruzu. Ich obecność może prowadzić do skrzywienia i zakleszczenia skrzydła bramy przemysłowej przemysłowej.

Dodatkowe informacje

Zaleca się przechowywanie paneli w ich oryginalnym opakowaniu na płaskiej powierzchni. Przechowywanie paczek z panelami zaleca się nie więcej niż 6 miesięcy od momentu produkcji w magazynach typu zamkniętego lub pod zadaszeniem. Płyty należy chronić przed wilgocią, a zimą przed śniegiem i zanieczyszczeniami. Konieczne jest, aby chronić je przed bezpośrednim działaniem promieni słonecznych, opadów atmosferycznych i kurzu. Pakiety należy przechowywać w pozycji poziomej.

Opakowanie

Pakowanie w karton Charakterystyka opakowania
Opis system prowadnic i osłona przemysłowej bramy segmentowej mają sztywne połączenie kartonu i styropianu owiniętego folią rozciągliwą; zestaw do montażu jest zapakowany w pudełko z tektury falistej i uszczelniony folią opakowaniową; wszystkie paczki są zaopatrzone w naklejki informacyjne zawierające informacje o zamówieniu, a także logo firmy
Skład tektura pięciowarstwowa, tworzywo piankowe, folia stretch, taśma samoprzylepna
Szerokość, mm od 500 do 800
Wysokość, mm od 200 do 800
Długość, mm od 2 100 do 6 200
Masa brutto, kg do 1000
Ilość w paczce opakowanie ochronne - od 3 do 13 paneli; opakowanie prowadnic - 1 system prowadnic; opakowanie komponentów - pudełko z cześciami (może być kilka); Możliwe są dodatkowe pakiety (obramowanie, profil delta itp.)

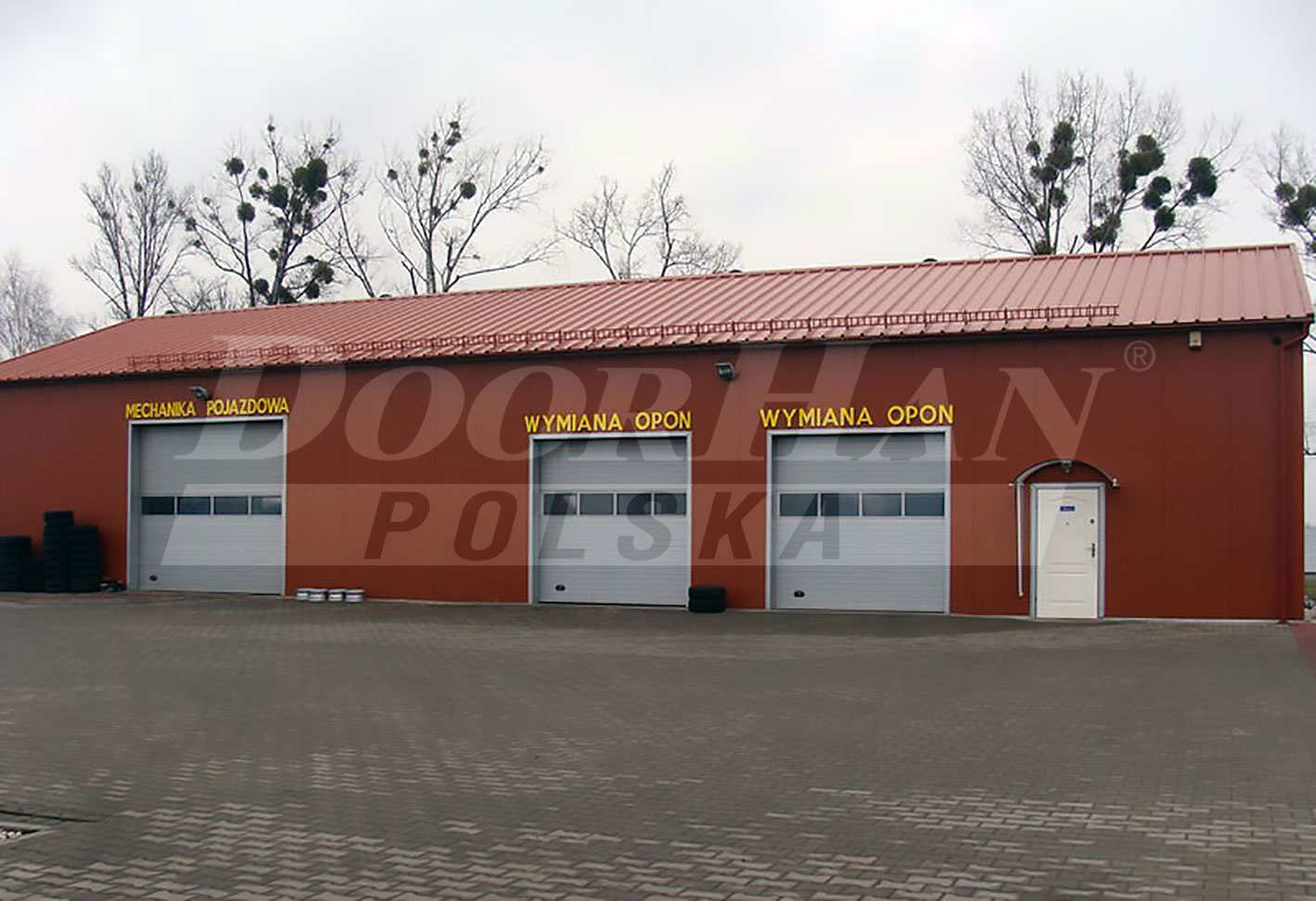

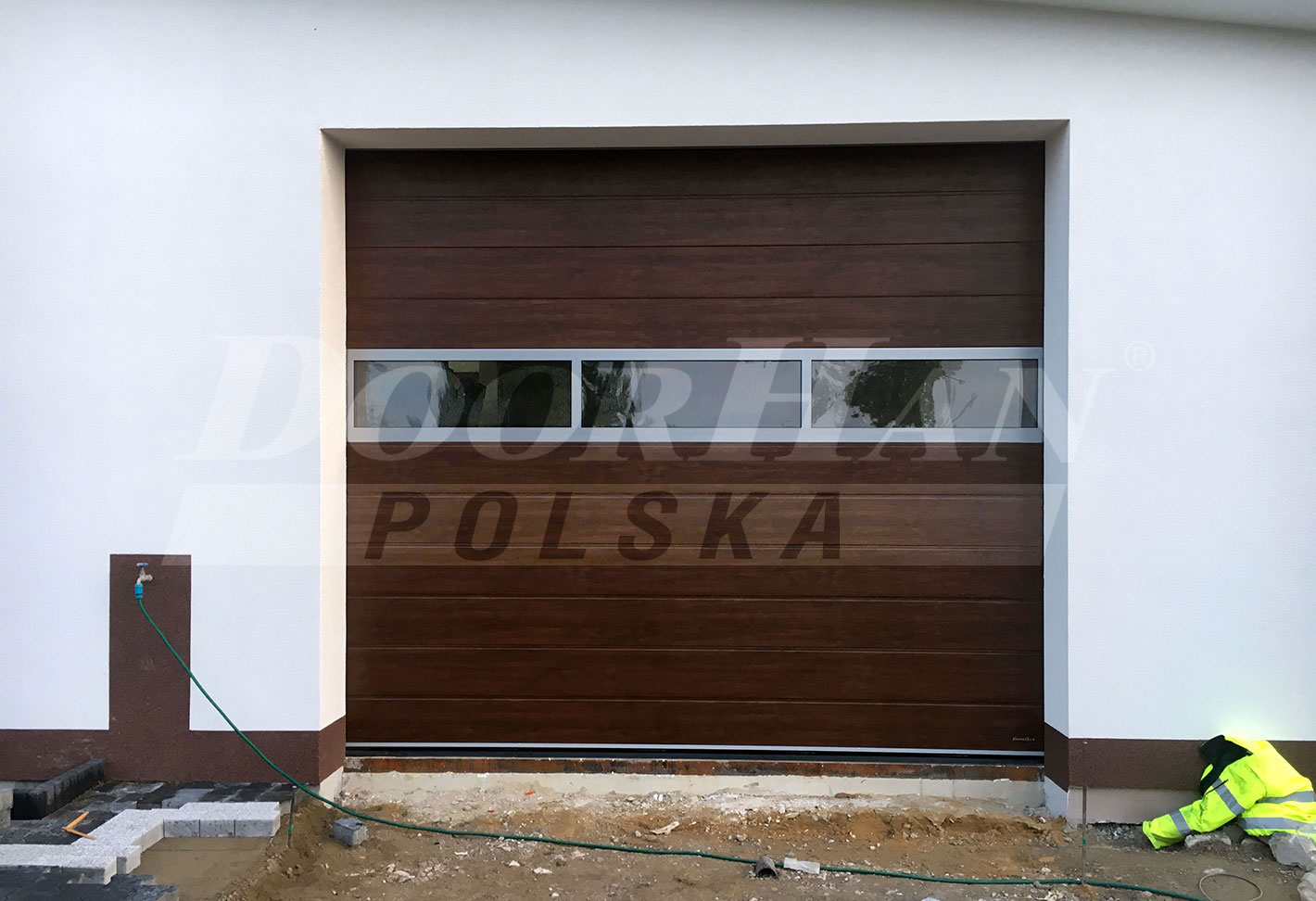

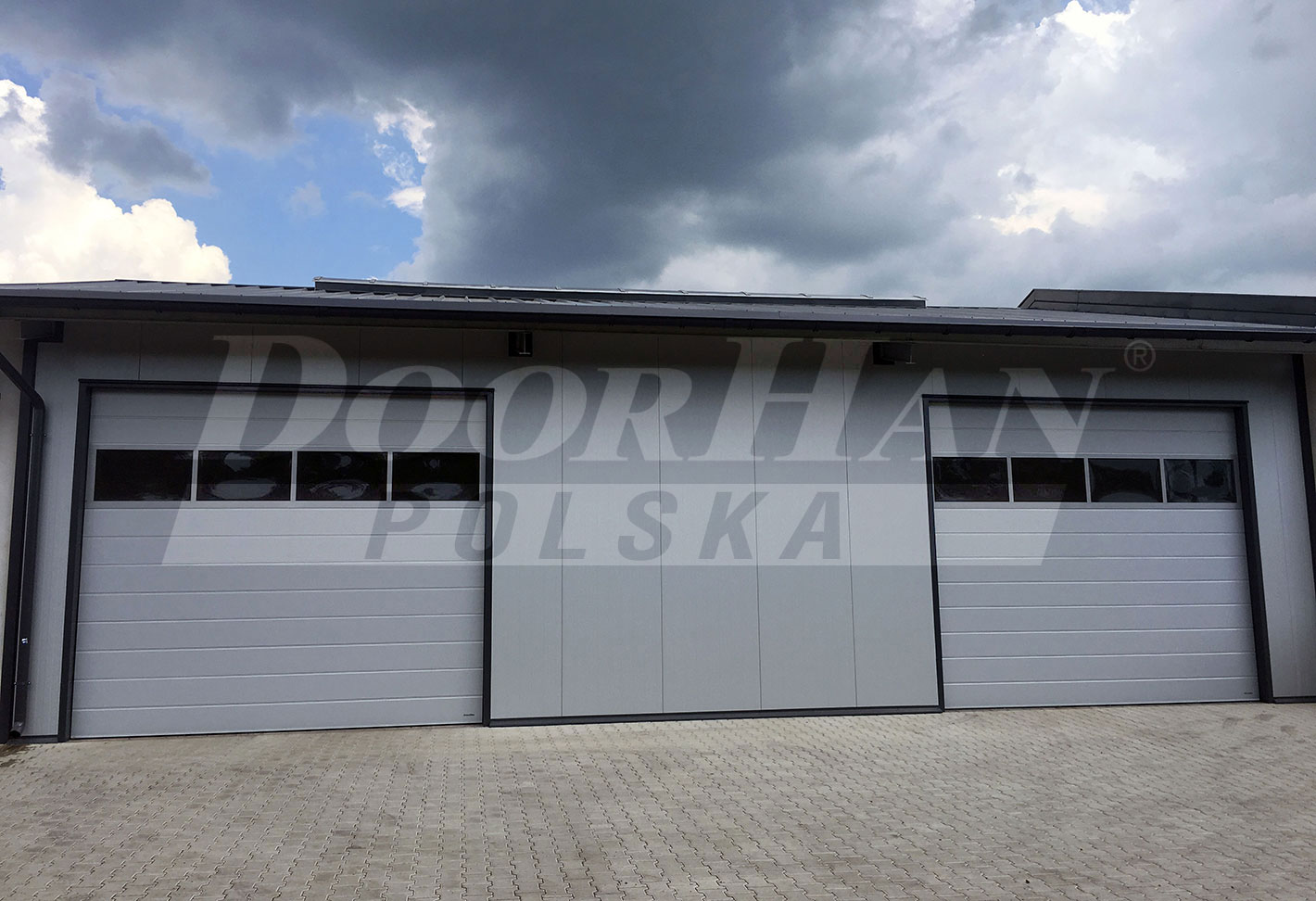

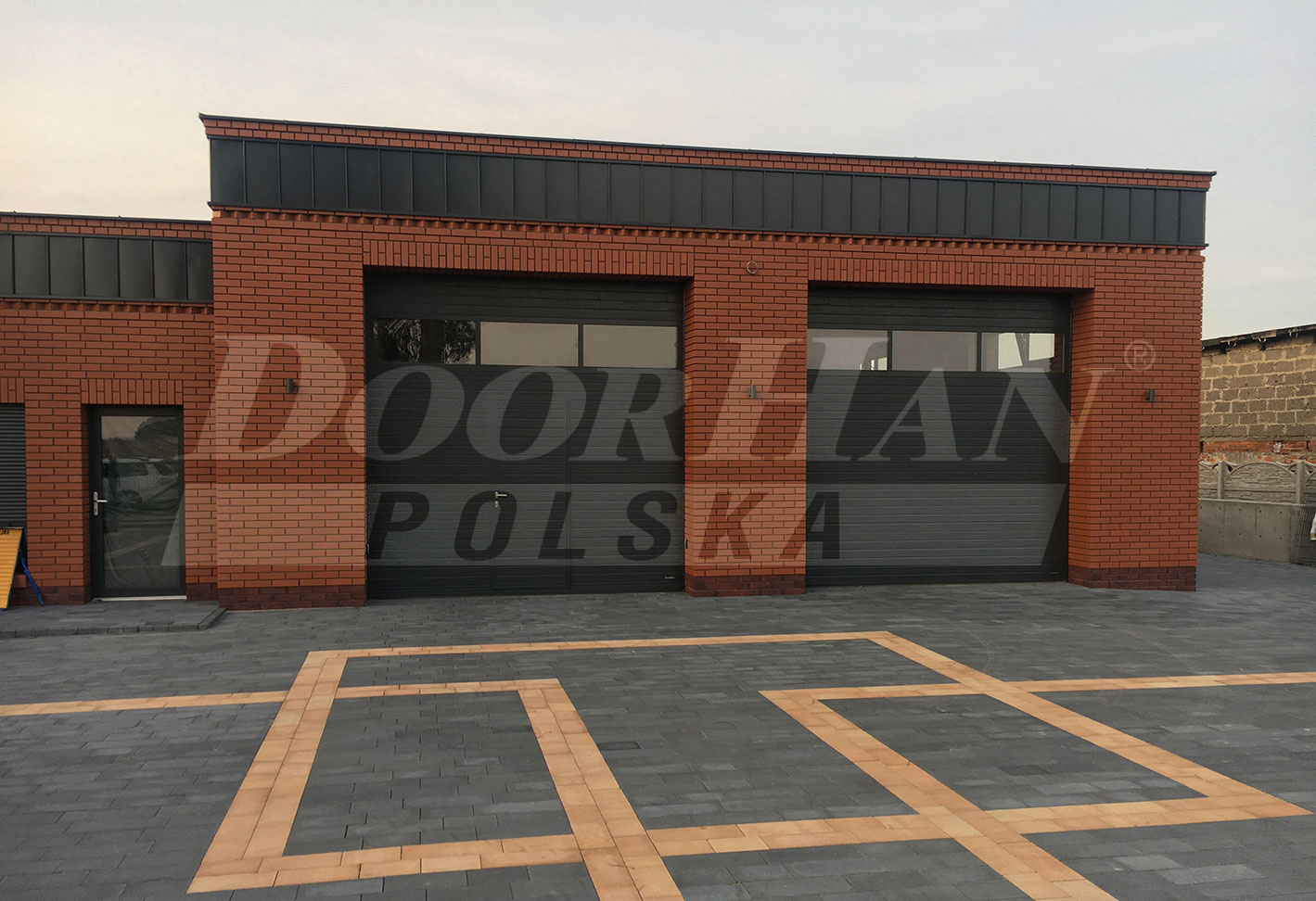

Portfolio zrealizowanych obiektów

Masz pytania o Brama przemysłowa segmentowa ISD02?

Pomożemy dobrać wymiar, wyposażenie i przygotujemy wycenę z montażem.

Niezobowiązujące zapytanie

Odpowiemy w godzinach pracy, zwykle tego samego dnia. Wolisz zadzwonić? +48 61 881 97 10

* pole wymagane. Podaj telefon lub e-mail, żebyśmy mogli odpowiedzieć.

DoorHan

Niniejsza strona korzysta z plików cookie

My, firma DoorHan Trade Sp. z o.o., używamy plików cookie, aby strona działała poprawnie, a za Twoją zgodą także do analizy ruchu i mierzenia skuteczności reklam. Zgodę możesz w każdej chwili zmienić lub wycofać w „Ustawieniach cookies” w stopce strony.
